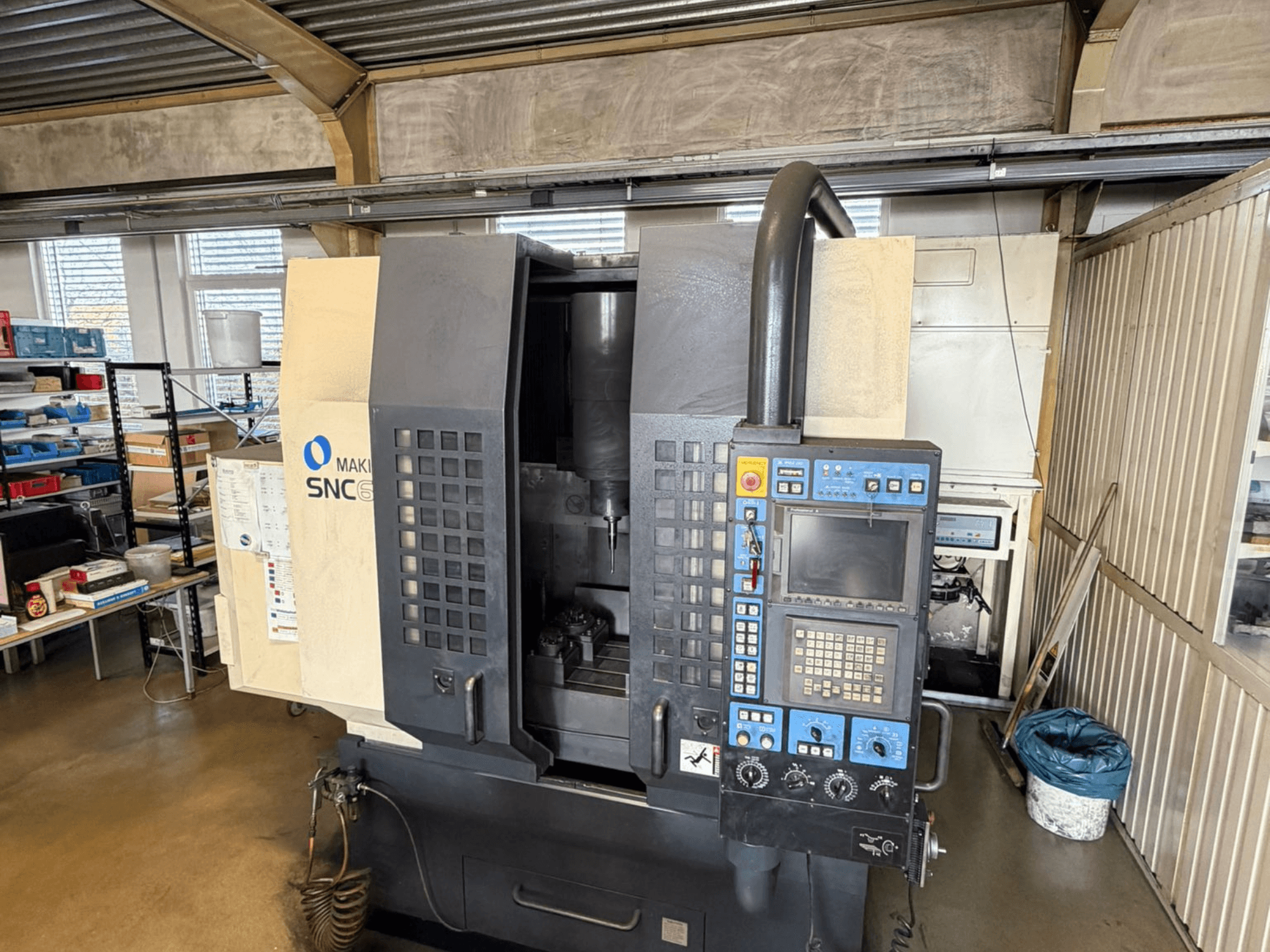

Makino - SNC 64-A15AT-MIL-MAK-2001-00001

Elektrisk utrustning

• Driftspänning: 400 V

• Frekvens: 50 Hz

• Faser: 3-fas

• Nominell ström: 90 A

• Rekommenderad matningssäkring: 100 A (långsam utlösning/tidsfördröjning)

• Storlek på matningskabel: 35 mm² koppar

• Kopplingsschema: 4036 EP 0024

CNC / Styrning

• Styrning med mikrodator: Professionell A

• CNC: FANUC System 16iM

• DNC-anslutning: Dataserver-gränssnitt

• Integrerat IC-minne: 160 MB

• Interpolation: NURBS

• Program: 125 huvud- och underprogram som kan lagras samtidigt

• Inmatning av koordinater: Inmatning av polära koordinater tillgänglig

• Konturkontroll med hög hastighet: Super-GI

• Processor: RISC för snabba 3D-bearbetningsberäkningar

Mekanisk konstruktion

• Maskinens ram: Svetsad konstruktion av gjutjärn

• Axlarnas layout: Korsbordssystem (X, Y); Z-axel av konsoltyp

• Styrningar: Förspända kulstyrda linjära styrskenor

• Termisk stabilitet: Oljecirkulationskylning för stabilisering av spindeltemperaturen

Prestanda för axlar

• Snabb travers: upp till 16.000 mm/min

• Simultan bearbetning: 3-axlig konturfräsning

• Konturnoggrannhet: Hög (Super-GI-styrning)

Spindel

• Verktygshållare: HSK-A63F

• Vridmoment: 21 Nm

• Främre lagerdiameter: 55 mm

Verktygssystem

• Kapacitet för verktygsmagasin: 15 verktyg

• Övervakning av verktygsbrott: Ja

• Automatiskt verktygsbyte: Ja

Applikationer / möjligheter

• Fräsning av grafitelektroder (inkl. långa verktyg)

• Bearbetning av kopparelektroder

• Fräsning av härdat stål

• Utformad för automatiska produktionssekvenser

• Kapacitet för optimerad ytfinhet

• Kapacitet för konturnoggrann 3D-fräsning

Standard/integrerade system

• System för utsugning av grafitdamm

  • Dammavlägsnande via: luftblåsning, spindelsug, verktygssug

• Filtersystem med automatisk uppsamlingsbehållare

• Smörjning med minsta möjliga smörjmängd (MQL)

• Utformad för höghastighetsbearbetning av grafit

• Lämplig för härdade gjutformskärnor
