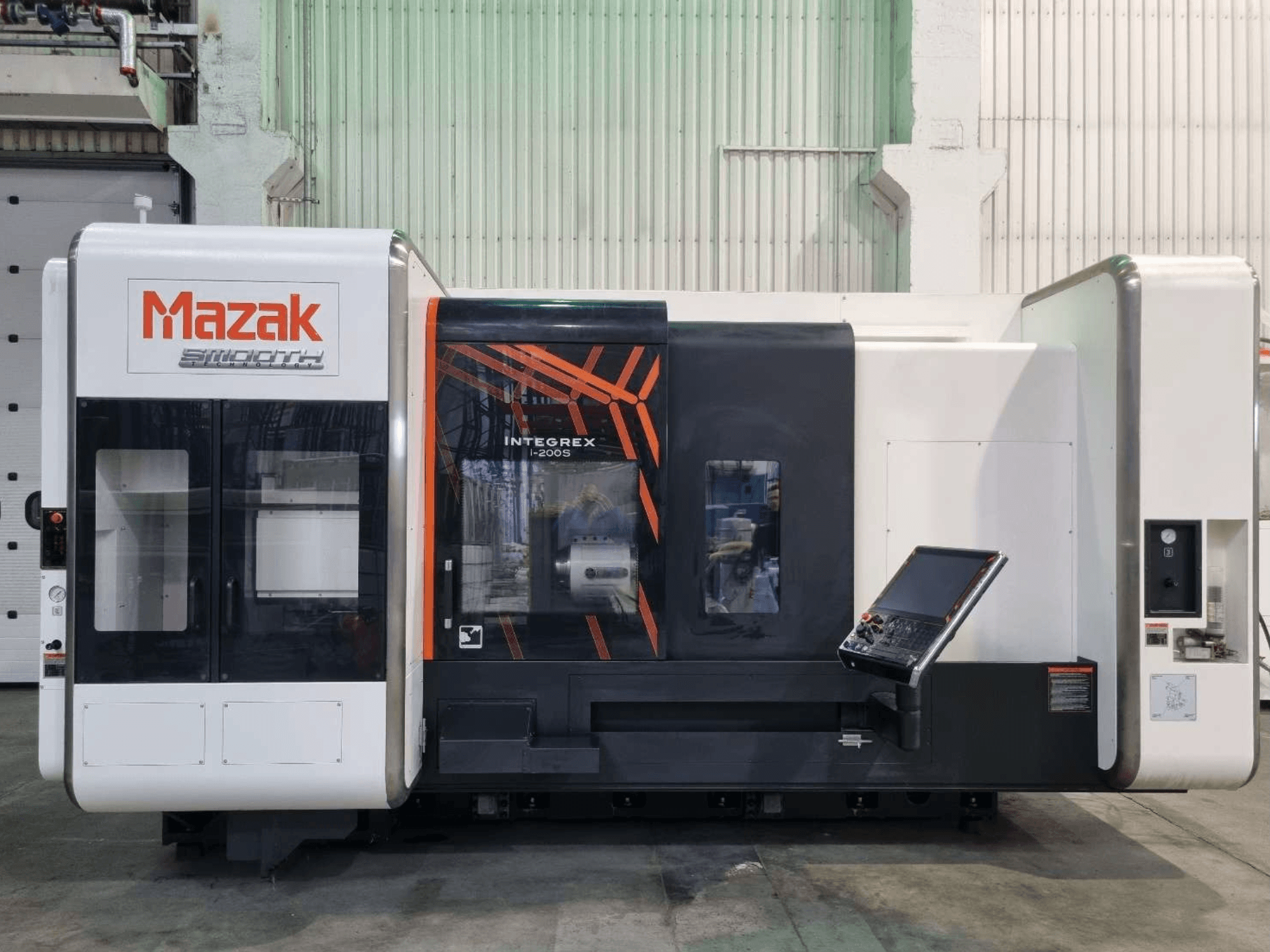

Mazak - INTEGREX i‑200 SPL-TUR-MAZ-2017-00001

• Driftstid: Cirka 68 timmar

• Tillgänglighet: Omedelbar

• Viktiga funktioner:

  • Full 5-axlig simultanbearbetning

  • Huvudspindel + andra spindel

  • Frässpindel med automatisk verktygsväxlare

  • Komplett svarvning och fräsning i en och samma uppställning

• Kapacitet och arbetsområde

  • Max svängning: Ø658 mm

  • Svängning över tvärslits: Ø658 mm

  • Max bearbetningsdiameter: Ø658 mm

  • Max bearbetningslängd: 1519 mm

  • Stångkapacitet (huvudspindel): Ø102 mm

  • Stångkapacitet (andra spindeln): Ø65 mm

  • Max stödvikt (huvudspindel): 650 kg

  • Max stödvikt (andra spindeln): 300 kg

• Huvudspindel (HD1)

  • Chuckstorlek: 12"

  • Spindelborrning: Ø112 mm

  • Motoreffekt: 22 / 18,5 kW

  • Vridmoment: 883,3 / 716,2 Nm

  • Accelerationstid: 4.9 s

  • Luftblåsningssystem: Ingår

  • Ytterligare konfiguration: Kraftig HD1-spindel; borttagning av standard spindelcylinder och chuck

• Andra spindel (HD2)

  • Chuckstorlek: 8"

  • Max hastighet: 5.000 rpm

  • Spindelborrning: Ø76 mm

  • Motoreffekt: 18,5 / 15 kW

  • Vridmoment: 325 / 238 Nm

  • Accelerationstid: 4.5 s

  • Fabriksalternativ: HD2 spindelsynkroniseringsfunktion

• Frässpindel

  • Max hastighet: 12.000 rpm

  • Motoreffekt: 24 kW

  • Kylning: Olja & luft

  • Verktygsgränssnitt: HSK-A63 (T63)

  • Tid för 90° indexering: 0,5 s

  • Acceleration: 1.27 s

  • Smörjning: Olja & luft

  • Verktygskapacitet:

    • O.D. svarvverktyg: □25 mm

    • I.D. svarvverktyg: Ø40 mm

    • Fräsverktyg: Max Ø125 × 400 mm

• Förflyttning av axlar

  • W: 1574 mm

  • Snabb travers: X/Z 50 m/min; Y 40 m/min; W 30 m/min

• Verktygssystem och magasin

  • Verktygssystem: CAPTO C6

  • Verktygsmagasinets kapacitet: 72 positioner

  • Automatisk verktygsväxlare: ingår

  • Funktioner: Detektering av verktygsbrott i magasinet; Överbelastningsdetektering

• CNC-funktioner och programvara

  • Funktionspaket för 5-axlig maskinbearbetning

  • Kompensation av verktygsradie för 5-axlig bearbetning

  • Cylindrisk interpolering

  • Interpolering av polära koordinater

  • Synkron gängtappning med frässpindel

• Kylning och förberedelse

  • Kylvätska genom verktyget: 7 MPa

  • Förberedelse för system för extraktion av oljedimma

• Höjdpunkter

  • Praktiskt taget nyskick med endast ~68 driftstimmar

  • Mycket omfattande fabrikskonfiguration

  • Full 5-axlig simultanbearbetning

  • Huvud- och subspindelkonfiguration

  • CAPTO-magasin med 72 verktyg

  • Produktionsklar med betydande besparingar jämfört med ny

Ytterligare utrustning

• Spån- och detaljhantering

  • Spåntransportör på sidan - typ Consep

  • Transportör av delar av bandtyp

• Stångmatning och hantering av arbetsstycken

  • Stångmatare LNS QLS II

  • Gränssnittssats för stångmatare

  • Automatisk uppsamlare av delar

• Filtrering

  • SEI FILTRATION-enhet

    • Serie: JT040

    • Modell: 40/70-V-I-R-FM

    • Årsmodell: 2018

• Övriga tillbehör

  • Förankringar för maskinmontering

  • 3-färgad signallampa för maskinstatus
