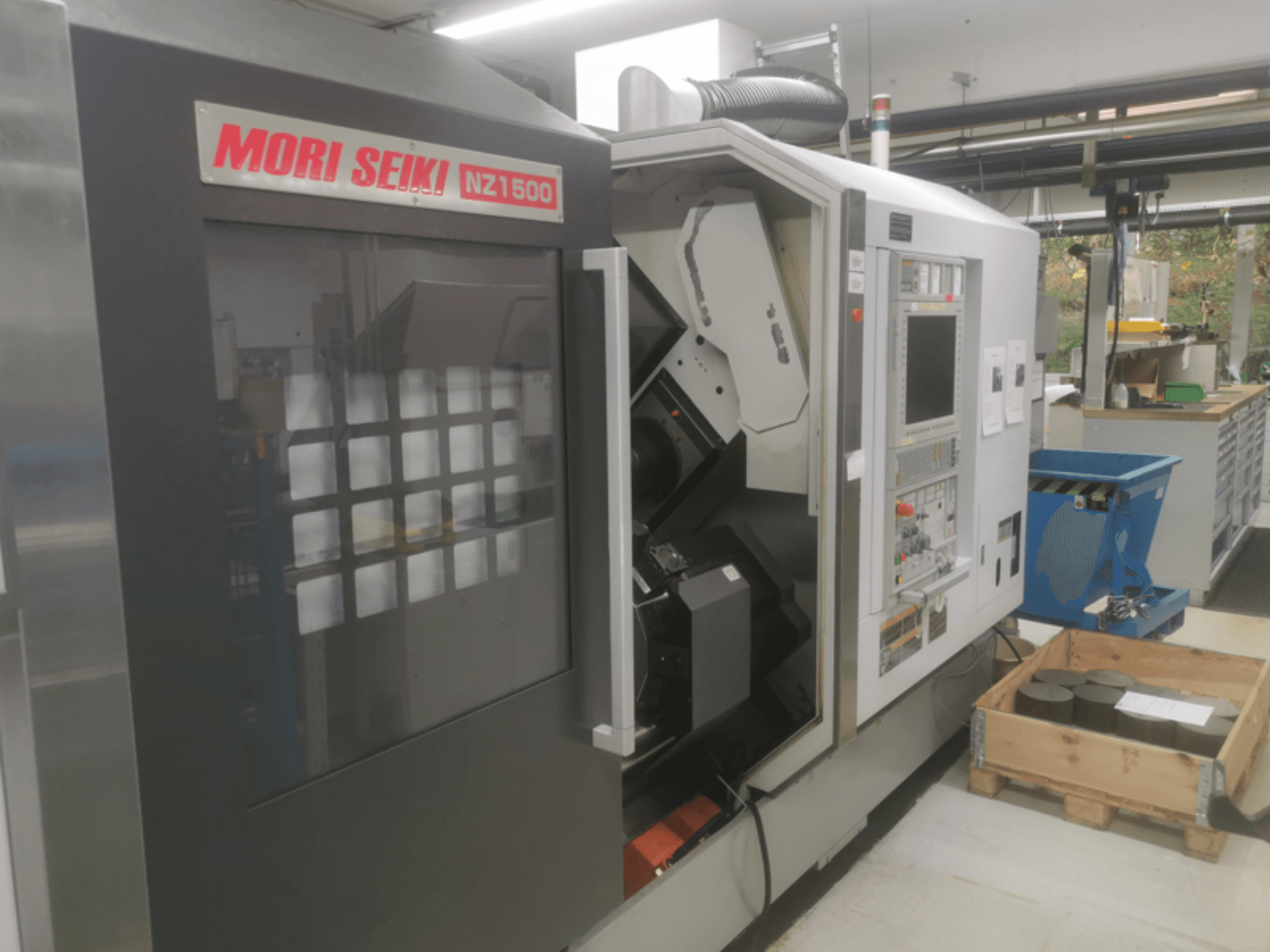

MORI SEIKI - NZ1500DE-TUR-MOR-2010-00001

Ytterligare information

• MSX-701 IV (Fanuc)

• Programmering via Mapps-dialog och 3D-övervakning

• Huvudspindel och motspindel max. hastighet 6000 rpm

• Positioner per revolver: 16

• Drivna verktyg revolver 1: 6000-12000 rpm

• Drivna verktyg Revolver 2: 6000 rpm

• Externa verktygshållare BMT:

• 17x verktygshållare för längsgående och plana verktyg

• 1x dubbel verktygshållare

• 1x specialhållare för ändverktyg

• 2x modulära verktygshållare för avstickning

• 1x vinkelverktygshållare

• Borrstångshållare BMT:

• 11x standardhållare för borrstång

• 1x dubbel borrstångshållare

• 1x hållare för blank borrstång

• 1x dubbel borrstångshållare vänster/höger

• Hållare för drivna verktyg BMT:

• 6x vinkelborrnings- och fräsningsfäste

• 8x raka borrnings- och fräsningsfästen

• Stångmatare:

• Max. Längd på råmaterial för laddning: 1200 mm

• Materialreduktion: 6 mm - 44 mm diameter

• Matchande ramar i 4 storlekar

• Stadig ram för montering på revolvern: 4 mm - 64 mm diameter

• Mätningssystem:

• Manuell verktygsförinställning, huvudspindel

• Manuell verktygsförinställning, subspindel

• Borttagning av spånor: Spåntransportör, utmatning på höger sida

• Spännanordning:

• Kitagawa BB206A521 + SS1453K21 Spännanordning för huvud- eller subspindel

• Hainbuch kombinationsspännhylsa Nova Axfix 52 utan spännhylsor

• Tillförsel av kylvätska:

• Kylvätskesystem: 70 bar, 500 l kylvätsketank med 7 olika trycksteg, bandfilter

• Utsugningssystem: Avskiljare för oljedimma

• Integrerat, rörligt avlastningssystem för arbetsstycken med motspindel för gripdon

• Vikt: ca: Cirka 8100 kg
