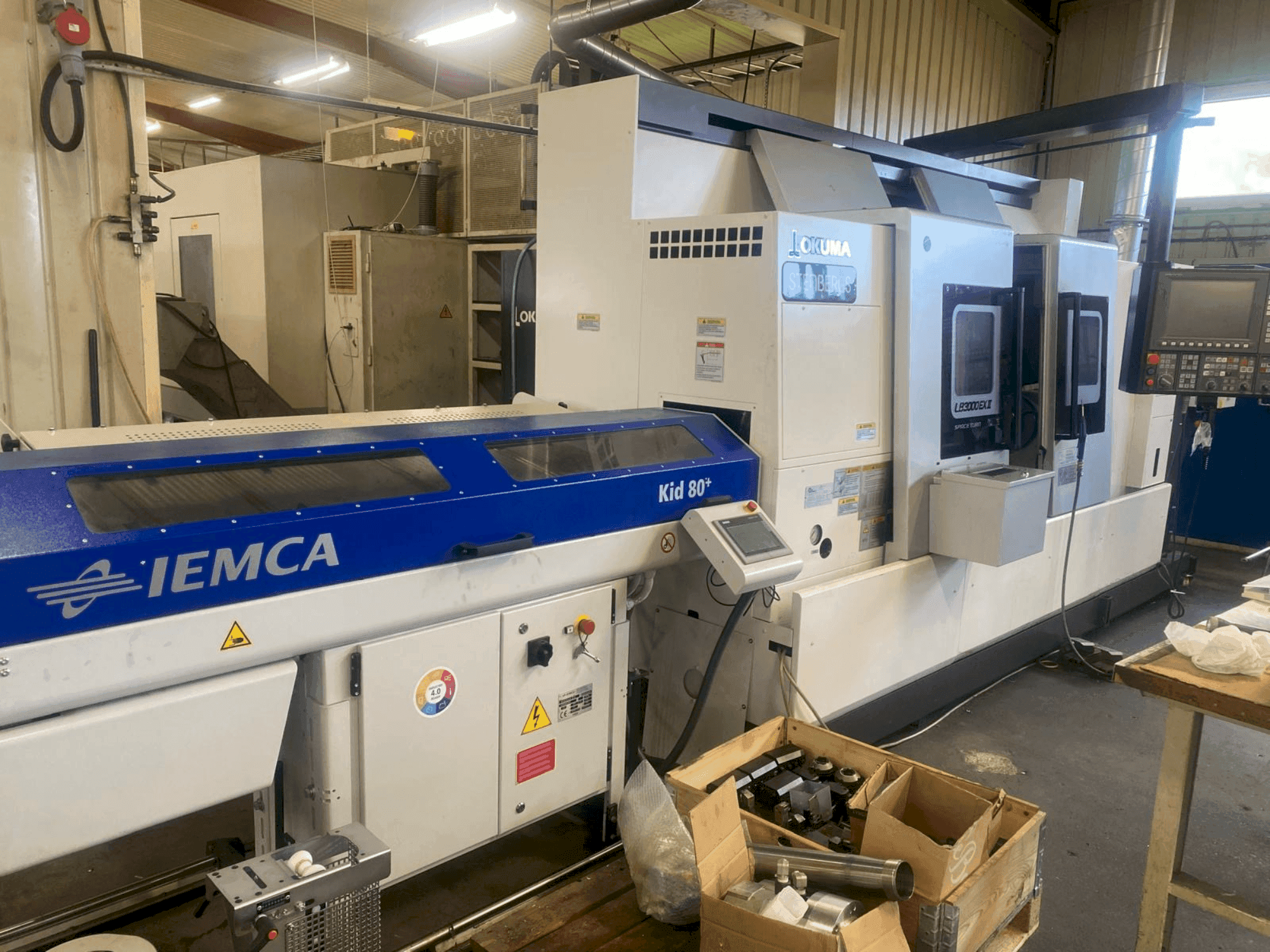

Okuma - LB 3000 EX II with Iemca KID 80SE-TUR-OKU-2022-00001

• Avstånd mellan spindelnas spetsar: 1085 mm

• Maximal svarvdiameter: 340 mm

• Stångkapacitet genom huvudspindelns dragrör: 80 mm

• Hål i underspindeln: 63 mm

• Stångkapacitet genom hjälpspindelns dragrör: 52 mm

• Rotationshastighet för drivna verktyg: 45–6 000 varv/min

• Styrsystem: Okuma OSP P300L (OSP Suite), 15-tums skärm

• Konfiguration: Huvudspindel (vänster) + subspindel (höger), Y-axel, revolverhuvud med drivna verktyg (radiell verktygsmontering)

• Maximal svarvdiameter: 340 mm

• Spindelhastigheter:

  • Vänster (huvudspindel): 42–4 200 varv/min

  • Höger (hjälpspindel): 50–6 000 varv/min

• Spindelmotorer:

  • Vänster (huvudspindel): PREX 30/22 kW

  • Höger (subspindel): PREX 11/7,5 kW

• Specialhuvudspindel (tillvalet ”Big Bore”): Ø91 mm, spindelnäs JIS A2-8, 42–4 200 varv/min, PREX 30/22 kW, max vridmoment 700 Nm

• Styr- och övervakningsfunktioner:

  • Spindelns orientering

  • Övervakning av skärbelastning (”Load Monitor”) kan väljas för alla axlar och spindlar

  • One-Touch IGF M-E dialogbaserad programmering

  • Övervakning av verktygslivslängd: efter antal arbetsstycken, efter skärtid, efter skärbelastning; automatiskt byte till systerverktyg eller stopp/larm om inget ersättningsverktyg finns

• Maskinalternativ: Extra spolning för vänstra glidbaneskydd

Tilläggsutrustning

• 250 mm SMW-chuck på huvudspindeln

• 170 mm Kitagawa-chuck på subspindeln

• 6 uppsättningar mjuka backar

• 4 raka drivna verktygshållare

• 4 vinklade drivna verktygshållare

• 2 dubbla svarvverktygshållare

• 4 hållare för borrstänger

• 8 standardverktygshållare för svarvning

• 8 raka ER-hållare med cirka 30 ER-spännhylsor

• Arbetsstycksfäste (spännhylsor)

  • SMW‑Autoblok BBD250‑77 / A8, hydraulisk 3-backschuck

    • Innehåller: 1 sats mjuka toppbackar, hydraulcylinder VN170‑77, dragrör innerdiameter 72 med cylinderfläns

    • Maxhastighet: 4 000 varv/min; stångkapacitet: Ø72 mm

  • Kitagawa B206 (Ø170 mm), hydraulisk 3-backschuck

    • Innehåller: 1 uppsättning mjuka övre käftar, hydraulcylinder SR1146, dragrör/cylinderfläns, utkastare

    • Maxhastighet: 6 000 varv/min

• Detaljhantering

  • Detaljuppsamlare, svängskopetyp, Ø80 × L150 mm, max 5,8 kg

• Spånavledning

  • Cromar-spåntransportör för LB3000 EX II C1000, lamelltyp, utmatning till höger

• Stångmatning och gränssnitt

  • Gränssnitt för stångmatare (OSP P300L)

  • IEMCA KID 80+ stångmatare (SX – vänster) för Okuma LB3000 EX II

    • Innehåller: 7-tums pekskärms-HMI, mekaniskt/elektriskt gränssnittssats, extra belysningssats, rullstyrningssats för runda/sexkantiga stänger, spindelförlängning, stångskjutare D=26 mm, stångskjutare D=15 mm, pappersmanualer

    • Tillbehör: Golvram för längsgående rörelse i Z-axeln; spindelfoder/reduktionsrör
