OMC - PPC/eIT-OTH-OMC-2015-00001

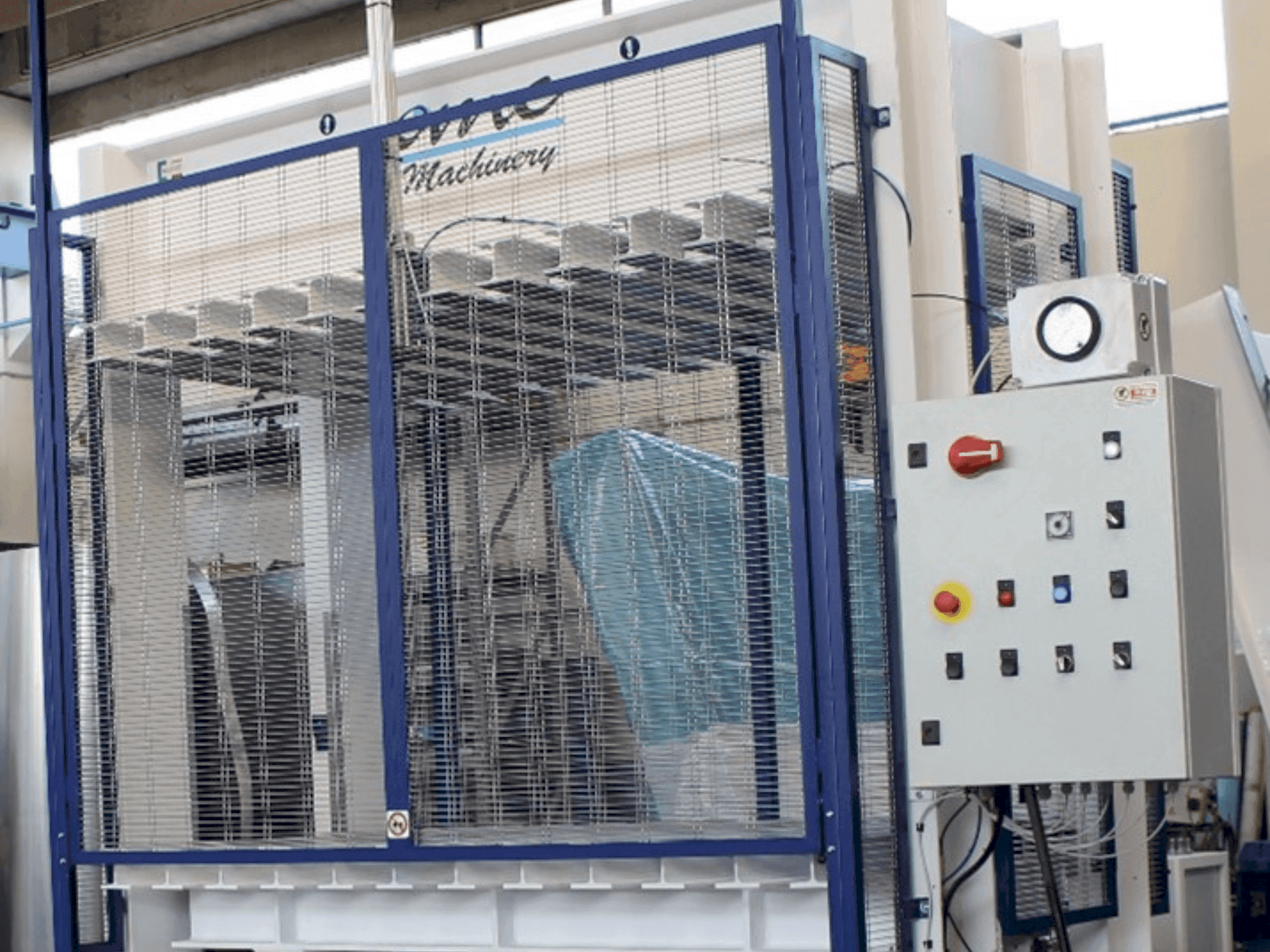

Bockpress modell PPC/e 120 ton 2000x1400 mm Anpassad för högfrekvensteknik TEKNISKA EGENSKAPER Plattstorlek 2000x1400 mm Plattor Anpassade för högfrekvensteknik Formstöd Ingår för 2 fack (formar ingår ej) Presscylindrar 6 cylindrar Ø 85 mm Slaglängd 650 mm Öppningsbredd 1200 mm Slagtyp Drivplatta: nedre (från botten till toppen) Total tryckkraft 120 ton Specifikt tryck 4,28 kg/cm² Kontrollpanel Standardpanel; elpanel med dubbelknapp och justerbar manometer med tryckåterställning. Öppning Automatisk med timer Strömförsörjning 400 V, 50 Hz, 3-fas Säkerhetsanordningar - Nödknapp - Tvåhandsstyrning - Manuellt stängbart skydd mot guillotin fram - Skyddsnät av metall på sidorna - Aluminiumfolie ansluten till generatorn Normer CE-standarder Pressens konstruktion Presskonstruktionen består av S275JR-balkar som är monterade och svetsade ihop. Konstruktionen för både den fasta och den rörliga plattan består av S275JR-balkar som är monterade och svetsade ihop. Pressen är utrustad med ett kuggstångsstyrsystem för att säkerställa en perfekt parallell rörelse under stängning/öppning av plattorna. Hydraulsystem • Hydraulsystemet består av en tvåstegsenhet med nedsänkt pump för att minska bullret och smörja de roterande delarna. • Pump för snabb stängning/öppning (högt flöde – lågt tryck), presspump (lågt flöde – högt tryck). • elmotor • hydraulenheten är utrustad med följande regler- och säkerhetsventiler, monterade på tanken: - maximalt tryckventil för att förhindra för högt tryck i hydraulsystemet vid fel i den elektriska eller elektroniska styrningen - tryckhållningsventil (hållventil) - ventil för lågt avlastningstryck (föravlastningsventil). Den förhindrar farliga kolvstötar inuti systemet - magnetventil för oljeavlastning Kontrollpanel och elsystem Huvudkontrollpanelen är försedd med omkopplare för styrning av pressparametrarna: - mätare för justering av arbetstryck med automatiskt tryckåterställningssystem system - allmän på/av-omkopplare - timer för automatisk öppning med egen omkopplare som möjliggör automatisk eller manuell öppning av pressplattan efter arbetscykeln. Skyddssystem - Manuellt stängbart giljotinskydd på framsidan - Skyddsnät av metall på sidorna - Aluminiumfolie ansluten till generatorn
