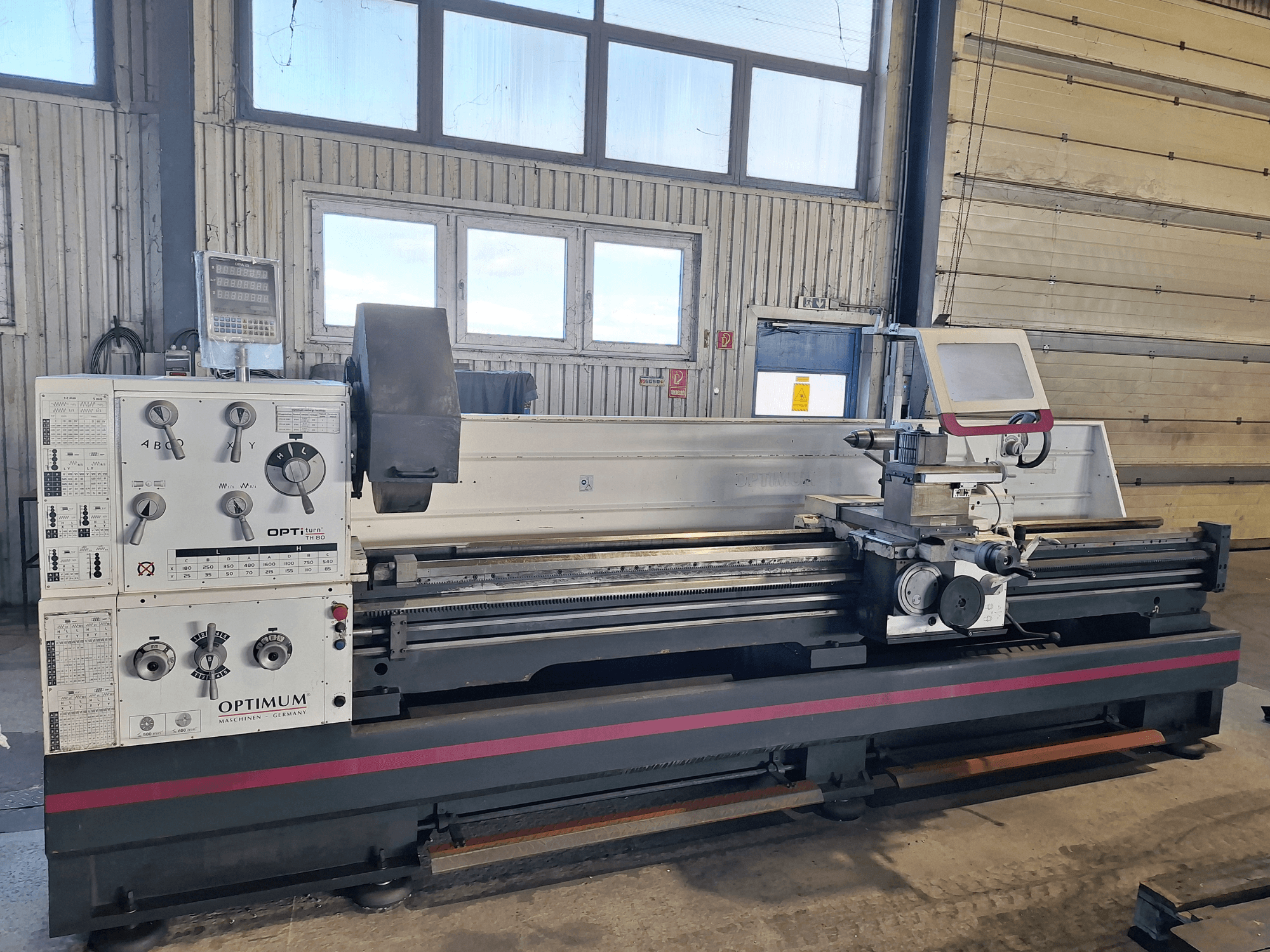

Optimum - OptiTurn TH 8030DHU-TUR-OPT-2022-00001

• Typ och höjdpunkter

  • Ledande och dragande spindelsvarv, hög flexibilitet, precision och kostnadseffektivitet

  • Med förberedd digital positionsindikator (se Extrautrustning) och snabbväxlande stålhållare (se Extrautrustning)

• Information om frakt

  • Förpackningsmått: Längd 4770 mm, bredd 1150 mm, höjd 1840 mm

  • Vikter: Brutto 4480 kg, Netto 3870 kg

• Tekniska data

  • Bärförmåga 1,4 t/m

  • Arbetsområden:

    • Max. höjd 400 mm

    • Svängdiameter över maskinbädden 800 mm

    • Svängdiameter över hyvelsliden 570 mm

    • Bäddbredd 400 m

    • Max. bredd 3050 mm

    • Svängdiameter i sängbrygga 1035 mm

    • Vändlängd i sängbrygga 250 mm

  • Varvtalsområde:

    • Antal växlar 16

  • Snabb rörelsehastighet:

    • Snabb rörelsehastighet 3800 mm/min

    • Förklaringar till snabbkörning max. 5 min (30 min. paus)

  • Elektriska data:

    • Drivmotorns uteffekt 11 kW

    • Matningsspänning 400 V

    • Nätfrekvens 50 Hz

    • Elektriska anslutningar: Totalt nominellt värde 12 kW

  • System för kylning av smörjmedel:

    • Kylvätskepumpens uteffekt 150 W

  • Spindel:

    • Spindelchuck Camlock DIN ISO 702-2 nr 8

    • Spindelborrning/spindeldiameter 105 mm

    • Spindelkona Ø113 (kona 1:20) mm

    • Verktygshållare max. chuckhöjd 32 mm

  • Bakdocka:

    • Spindeldocka chuck MK 5

    • Slaglängd för pinol 235 mm

    • Spindeldockans diameter 90 m

  • Delningar:

    • Metrisk delning 0,45 - 120 mm/varv (54 delningar)

    • Kejserlig delning 80 - 7/16 Gg/1" (60 delningar)

    • Diametrisk stigning 7/8 - 160 (42 stigningar)

    • Modulär gänga med stigning 0,25 - 60 mm/varv (46 steg)

  • Rörelse:

    • Förflyttning övre slits 230 mm

    • Förflyttning vagnens sadel 2900 mm

    • Körning tvärslits 368 mm

  • Matning:

    • Längsgående matning 0,044 - 1,48 mm/varv (25 matningar)

    • Planmatning 0,022 - 0,74 mm/varv (25 matningar)

• Konstruktionsdetaljer och säkerhet

  • Härdad och slipad styrbana för Z-axeln

  • Spindelfäste Camlock DIN ISO 702-2 nr. 8

  • Exakt utformad släde; alla styrningar justerbara med kilremsor

  • Justeringsområde för övre släden ± 90°

  • Garanterad koncentricitet för spindelnosen bättre än 0,015 mm

  • Vågor, hjul och huvudspindel i oljebad

  • Kugghjul släta, härdade och slipade med 2 justerbara koniska rullager med precision

  • Tydlig valspak för växling av matningshastigheter

  • Sluten konstruktion av den snabbgående matningsväxeln

  • Kugghjul och axlar härdade och slipade i ett oljebad i precisionslager

  • Handhjulen frikopplade och testade enligt EN 23125

  • Tvåkanalig höger-vänster-omkopplare testad enligt EN 23125

  • Strömbrytare med livscykelberäkning, testad enligt EN ISO 13849

  • Höger/vänster-rotation på sängvagnen via omkopplingsspindel omkopplingsbar

  • Centralsmörjning i sängens glidbana

  • Kylvätskeanordning med separat kylvätsketank med nivåindikator och oljeavskiljare; enkel och fullständig tömning och rengöring enligt DIN

  • Ledande spindel

  • Nödstoppsbrytare, motorskyddsbrytare, låsbar huvudbrytare

  • Nödstoppsanordning med fotkontroll

  • Säkerhetshandrattar med frigöringsfunktion i X-axeln

  • Handrattar med justerbar finskala 0,04 / 0,02 mm

  • Motdocka för konisk svarvning ± 10 mm justerbar

  • Pinol och handratt med justerbar finskala

  • Vev för positionsändring i dubbdockan

  • Spindeldocka med två justerbara förhållanden 1/4 eller 1/1 varv

  • Snabbmatning: tryckknapp och väljarspak för aktivering av snabbmatning i plan och längsgående riktning; stänger inte av hela maskinen när den dras in i gränslägesbrytaren

  • Säkerhetsgränslägesbrytare med tvångsöppnande kontakter

  • Elektrisk motorbroms med snabbt nödstopp; snabbt stopp utan hjul vid normal drift

  • Elektrik med Siemens-komponenter

  • Energikedja för skonsam lednings- och slangdragning

Ytterligare utrustning

• Digital positionsindikator DPA 21 med glasskalor

• Snabbväxlande stålhållare SWH 9-D

• Stålhållare 41 x 180 typ D för fyrkantmejslar (max. verktygshöjd 32 mm)

• Fast ram (stadga) passage max. Ø 150 mm

• Löpande ram (fast/följande vila) passage max. Ø 130 mm

• Maskinbelysning / LED-maskinlampa

• Reduceringshylsa MK 5 / MK 7

• Fast centreringspunkt MK 5

• Fast centreringspunkt MK 5, legerad

• Positionsstopp med finjustering

• Växla växelsats

• Kvalitetsolja innesluten

• Verktyg för drift
