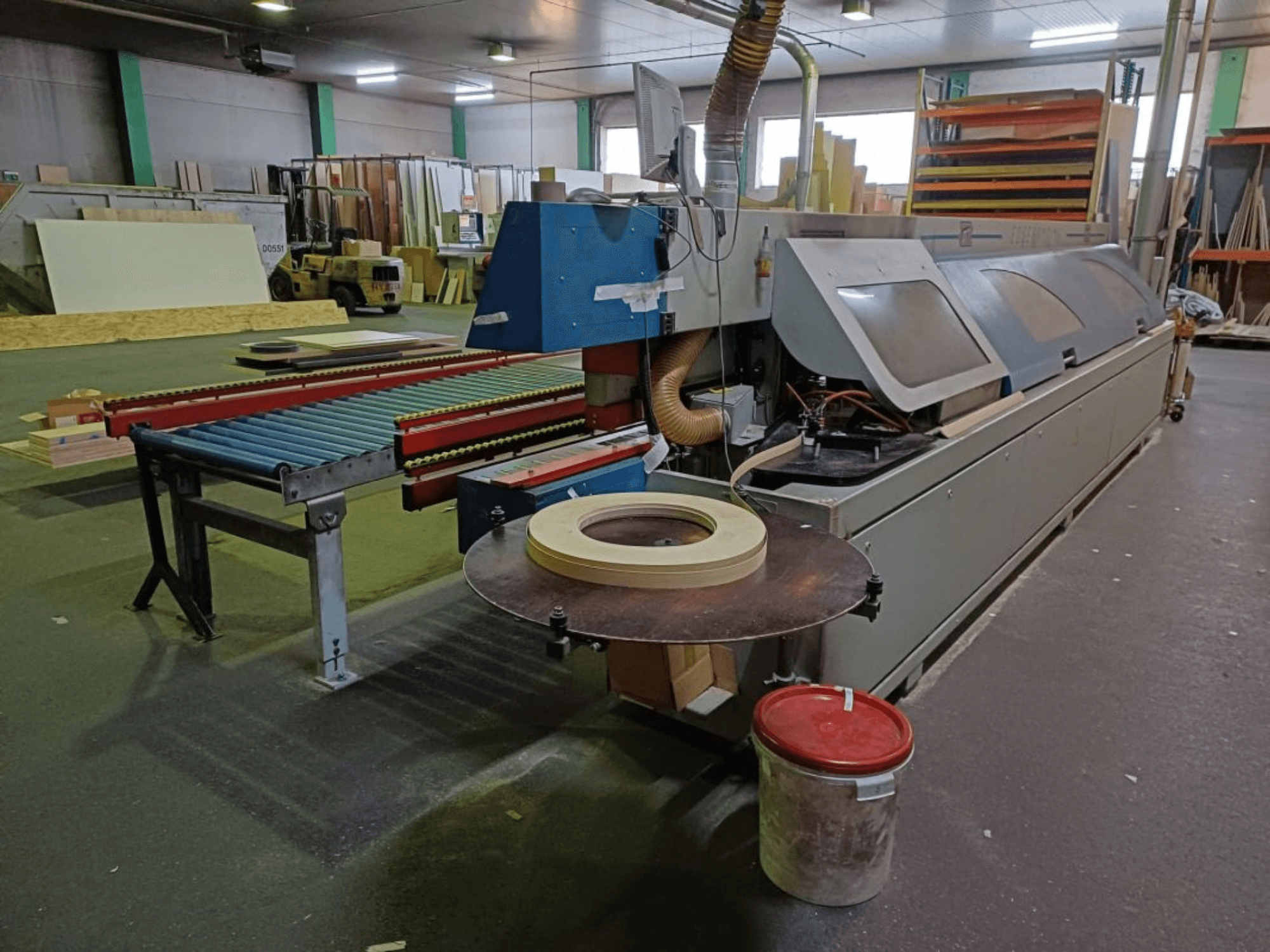

OTT - TWISTERAT-EDG-OTT-2005-00001

• Applicering av lim: Hot/cold melt adhesive-process; appliceringsrulle med synkron och motroterande rotation

• Kanttjocklek: 0,3-10 mm

• Arbetsstyckets tjocklek: 8-60 mm

• Arbetsstyckets bredd: minst 70 mm

• Arbetsstyckets längd: minst 150 mm

• Arbetstryck: 6 bar

• Matningseffekt: 3,0 kW

• Matningshastighet: 14-20 m/min

• Elektrisk anslutning: 3x 400 V, 50 Hz

• Utsugningsbehov: 1x Ø180 mm vid 20 m/s = 35 m³/min

• Lufthastighet (minimum): 20 m/s

• Tryckluftsförbrukning: ca 300 l/min

Bearbetningsenheter / utrustning på maskinen:

• Sammanfogning:

  • 2 x 2,2 kW, n=14.600, 250 Hz; två applikationsstyrda arbetsspindlar

• Enhet för kombinerad smältlimning:

  • Toppmonterad, utbytbar behållare för EVA, PUR smältlim eller rengöringsgranulat; behållarvolym 2,5 l

• AKM (automatisk kantmagasin):

  • Automatiskt kantmagasin med optisk övervakning för bandkanter i fasta längder

• Kapning:

  • 2 x 0,8 kW, n=12.000, 200 Hz; automatisk svängning 0°/5°; 2 HM-sågblad Ø140 x 3,2 x 16, z=34

• Planfräsning:

  • 2 x 0,7 kW, n=12.000, 200 Hz; enkelsidig probning; 2 hårdmetallspetsade indexerbara knivhuvuden HF70, Ø70 x 20 x 16, z=4

• Finslipning (fas 15°/30°/45°):

  • 2 x 0,3 kW, n=12.000, 200 Hz; dubbelsidig probning; 2 vändskärshuvuden i hårdmetall HF70, Ø70 x 20 x 16, z=4

• AWSR (radie R2-R5):

  • 2 snabbväxlingssatser för finfräs, 2 x 0,3 kW; 2 vändskärshuvuden av hårdmetall AR73 x 16 x 16, z=3, R2-R5

• AKF (kopieringsfräsning):

  • Automatiserad kopierfräsning med två separata arbetsspindlar för ändytor och längsradier; 2 x 0,37 kW, 12.000 varv/min; verktyg R1-R3

• Skrapa blad:

  • 2 x hårdmetallskrapor, automatisk matning

• Ytskrapa:

  • 2 x hårdmetallskrapor, med finjusteringsanordning

• PU-sats:

  • 5-vägs sprayanordning (2 x släppmedel, 1 x smörjmedel, 2 x rengöringsmedel), fin poleranordning med tygskiva

• Rengöring av kanter:

  • 2 x 0,2 kW, n=2.800, 50 Hz, oscillerande borstar
