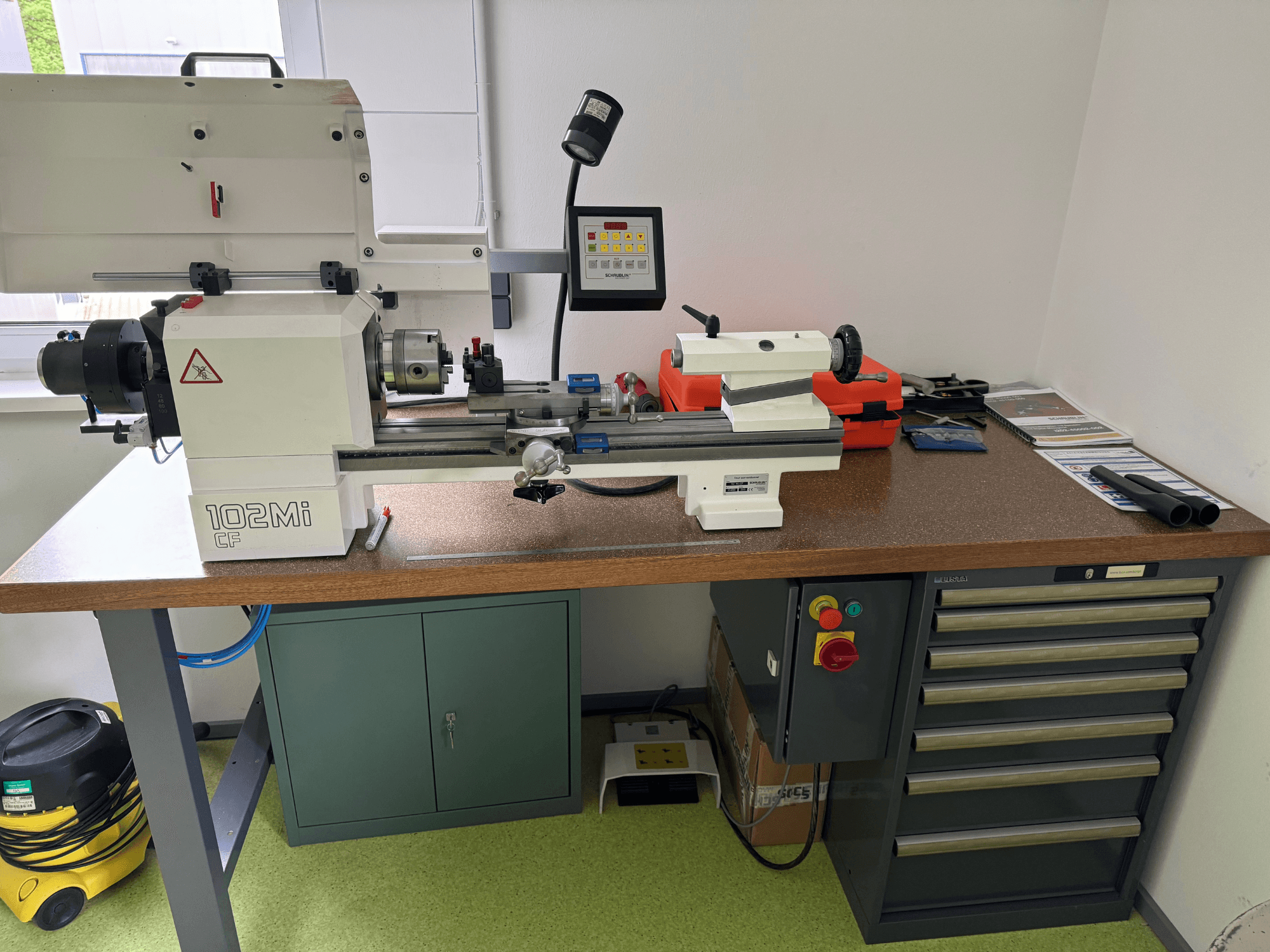

SCHAUBLIN - 102Mi W25DE-TUR-SCH-2019-00001

• Spindeldocka: Integrerad motor

• Montering: Monterad på arbetsbänk (version CE)

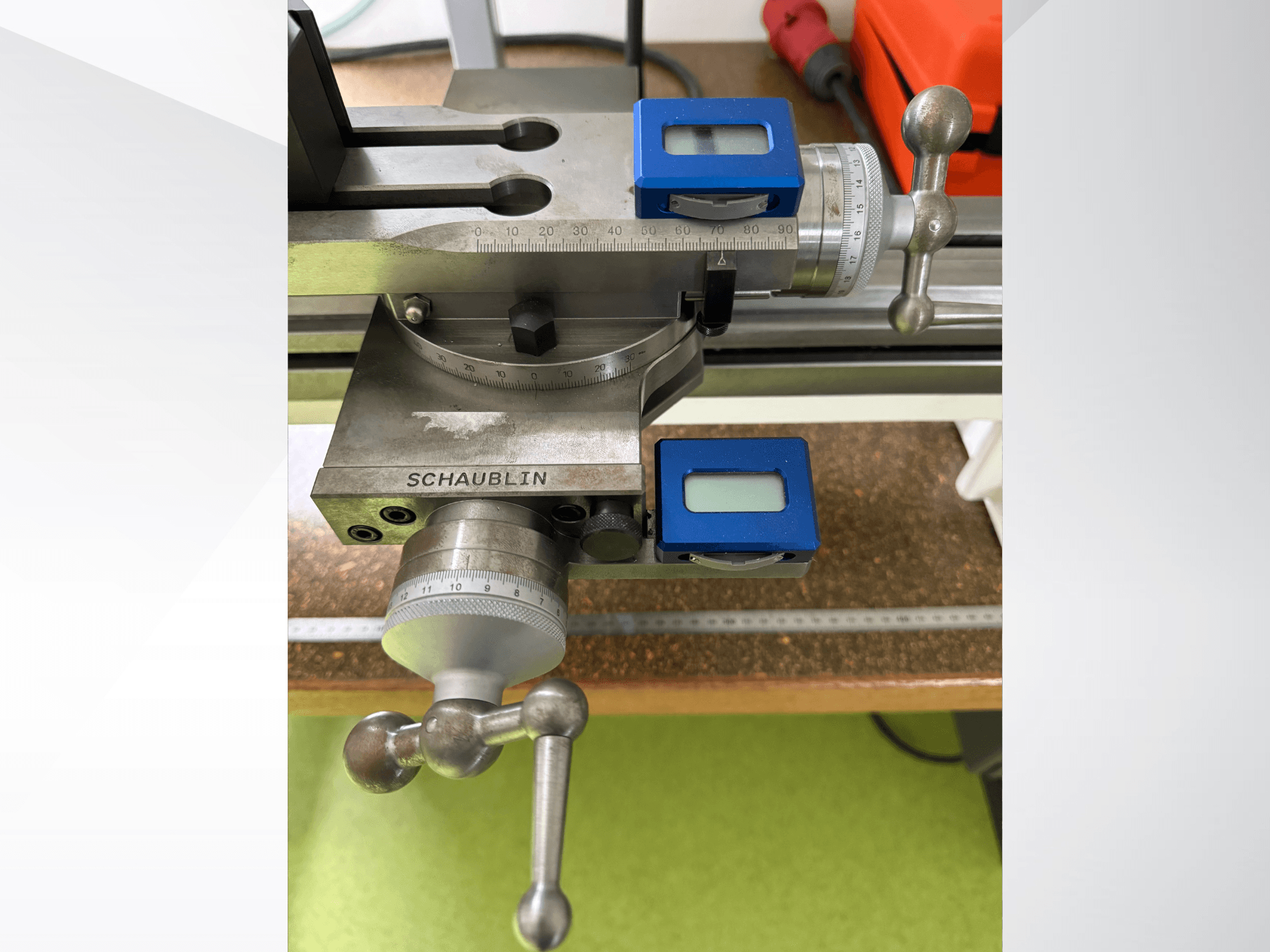

• Tvärsläde: Tvärslida med vev och digital mätanordning

• Bakdocka: Morsekona 2

Ytterligare utrustning

• Arbetsbänk: 2000 x 800 x 900 mm

• Lista lådskåp: 564 x 725 x 850 mm

• Pneumatisk spännanordning W25 med grafitfördelare

• Tripan-111S snabbväxlande verktygshållarsystem

• Borrstångshållare, 30° vinklad, max Ø12 mm

• 3-backchuck W25/Ø100 (gjutjärn, manuell)

• Tillbehör för dubbdocka: Roterande centrum 60°, Ø18 mm (Gepy)

• Spännhylsesats W25 (0,5-25 mm, 50 delar)

• Mebiflex 70 lampa

• Max. Tillåten diameter över bädd: 200 mm

• Max. Tillåten diameter över vagnen (tvärslits): 120 mm (60 mm med bakre stöd)

• Mittenhöjd över säng: 102 mm

• Centrumhöjd över vagnen: 20 mm

• Max. Centrumavstånd: 470 mm

• Sängens längd: 1.000 mm

• Bäddens höjd: 168 mm

• Huvudspindelns drivning: AC-motor, 1,5 kW (kontinuerlig drift)

• Alternativ för spindeltyp: W20 / W25

• Spindelhastighet (steglöst variabel): 100 - 6.000 varv/min (min-¹)

• Spindelns invändiga diameter: 20 mm (W20) / 25 mm (W25)

• Max. Stångkapacitet: 14,5 mm (W20) / 19 mm (W25)

• Vagnens rörelse (manuell) på bädden: 442 mm

• Tvärgående rörelse (X-axel): 100 mm

• X-axelns upplösning (radie): 0,001 mm (digital)

• Längsgående rörelse (Z-axel): 90 mm (tillval: 150 mm för orienterbar övre slits)

• Z-axelns upplösning: 0,001 mm (digital)

• Trapetskorrigerad skruvspindel: Ø 9 x 2 mm stigning

• Max. tvärsnitt Verktygsskaftets tvärsnitt: 16 x 16 mm (Multifix-systemet) / 12 x 12 mm (Tripan-systemet)

• Verktygshållarens diameter: 20 mm (Multifix-systemet) / 12 mm (Tripan-systemet)

• Standard dubbdocka: Morse 2 invändig kona, 30 mm spindel ytterdiameter, 80 mm slaglängd

• Spakmanövrerad dubbdocka (tillval): W20/W25 invändig avsmalning, 40 mm spindelytterdiameter, 100 mm slaglängd

• Stjärnhjulsdriven dubbdocka (tillval): W20/W25 invändig kona, 40 mm ytterdiameter på spindel, 150 mm slaglängd

• Snabbspännarspakssystem (tillval): Max spindelhastighet 3.000 varv/min

• Pneumatiskt fastspänningssystem (tillval): Justerbar axiell spännkraft, 500 daN vid 5 bar, max. spindelhastighet 6 000 varv/min

• Spindellås: Pneumatiskt manövrerat spindellås, låsmoment 48 Nm vid 5 bar (max. varvtal 3 000 rpm)

• Stödben (tillval): Stationärt stadigt stöd med spel, Ø 0,01 till 40 mm

• Elektrisk anslutning: 400V, 50/60 Hz, nominell ström 12A (max 20A ingångssäkring), +/- 5% tillåtna spänningsvariationer

• Effektförbrukning: 1,8 kVA

• Bullernivå under belastning vid operatörsstationen: < 60 dBA

• Temperatur vid drift: +15°C till +30°C (+5°C till +40°C för digitala mätinstrument)

• Relativ luftfuktighet: 5 % till 80

• Batteri för digital mätenhet: 1x litium 3V, typ CR 2032 (strömförbrukning: 45 µA, livslängd: 5 000 timmars kontinuerlig drift)

• Belastning på golv: 263 kg/m²

• Kapacitet för nyttolast på golvet: 113 kg/m²
