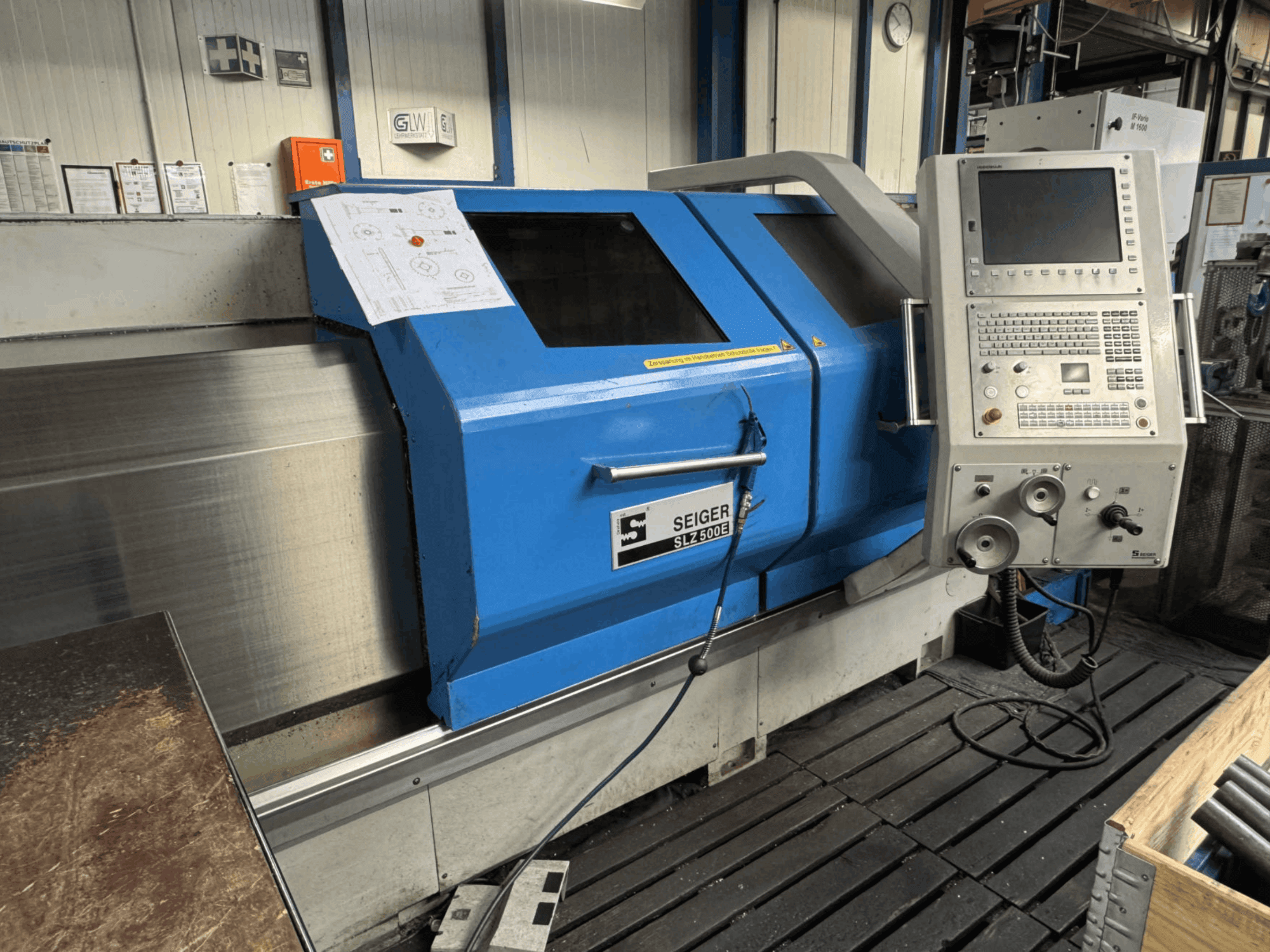

SEIGER - SLZ 500EDE-TUR-SEI-2014-00001

- Spindelhastighet: 1–3 000 varv/min (steg 1: 1–750 varv/min, steg 2: 1–3 000 varv/min)

- Spindeleffekt (100/60 % ED): 20 / 25 kW

- Konstorlek: DIN 55027 storlek 8 (huvudspindelns spets) / MT 5 (bakdockans spindel)

- Verktygsstationer: 8-stationers Sauter-skivrevolver + Parat 4-vägs snabbväxlingshållare storlek 3

- Kylvätska genom spindeln: Nej

- Motspindel: Nej

- Max. stångdiameter: 78 mm (genom Schunk-chuck) / 93 mm (spindelhål)

- Max. arbetsstyckets diameter: 500 mm (svängradie över bädd) / 280 mm (svängradie över tvärsliden)

- Max. verktygsvikt: Ingen information

- Drivna verktyg: Ja (Sauter 8-stationers skivrevolver för drivna verktyg, VDI-axel D=30 mm med digital servomotor)

- Positioneringsnoggrannhet: Enligt DIN 8605

- X-axelns slaglängd: 260 mm

- Z-axelns slaglängd: 1 500 mm (centrumavstånd)

- C-axelspecifikation: Pneumatisk koppling med digital motor och kugghjulsdrift på huvudspindeln (spindelhastighet upp till 15 varv/min, vridmoment ca 420 Nm)

- Bäddbredd: 350 mm

- Vridverktygets tvärsnitt (H x B): 25 x 25 mm

- Spindeldiameter i främre lager: 130 mm

- Huvudspindelns inre kon: Metrisk 100

- Maximalt spindelmoment: ca 1 400 Nm

- Matningskraft Z-axel: 10 000 N

- Matningskraft X-axel: 7 000 N

- Matningsområde (längsgående/plan): 0,001 – 6 000 mm/varv

- Snabbförflyttningshastighet X/Z: 10 / 7 m/min

- Diameter på bakdockans spindel: 90 mm

- Bakdockans spindelslag: 180 mm

- Maximal arbetsstyckets vikt (mellan centrum): 1 000 kg (1 250 kg med stödstativ)

- Maximal arbetsstyckets vikt (fritt hängande i chucken): 300 kg (vid ett tyngdpunktsavstånd på 200 mm)

- Driftspänning: 400 V / 50 Hz

- Styrspänning: 24 V DC

- Ansluten belastning: 41 kVA

- Nominell ström: 60 A

- Huvudsäkring: 63 A

- Tillbehör:

- Spånskyddsvägg, 2 rörliga skjutdörrar med fönster, maskinbelysning, snabbväxlingsverktygshållare storlek C, kylmedelsanordning, roterande spindel MT 5, verktygssats för operatör, linjärskala på X-axeln, säkerhetskoppling på X- och Z-axlarna

- Spåntransportör: utmatningshöjd 1000 mm, längd 535 mm, 60 graders lutning, kontinuerlig matning, kapacitet ca 250 dm³/h, hastighet ca 2 m/min

- Tvåväxlad planetväxellåda: Art.nr. 6054375, automatisk växling, flänsmonterad på huvudspindelmotorn

- Parat 4-vägs revolverhuvud med snabbväxlingshållare: Storlek 3, manuellt manövrerad, monterad på nollpunktsspänningssystem

- Sauter 8-stations skivrevolver för drivna verktyg: VDI-axel D=30 mm med digital servomotor, monterad bakom svarvcentret

- Borrblock: med VDI 50-hållare och inre kylvätsketillförsel, monterat på nollpunktsspännsystemet framför svarvcentret

- Nollpunktsspännsystem: basdel monterad på tvärsläden

- Hydraulisk ihålig spännenhet: Schunk ROTA THW plus D = 315 mm 3-backschuck med DIN 55027 storlek 8-fäste och 78 mm genomgångshål

- Förstärkt kylvätskepump: (2,5 bar vid 40 l/min, max 5,4 bar vid 8 l/min) styrd via frekvensomriktare och potentiometer

- Handsprutpistol: ansluten till kylvätskeenheten

- Skåpförlängning: stängd förlängning på bakdockans sida med svängbar dörr

- Bakdocka-drivdon: Art.nr. 6061611, monterat på bäddsliden för att dra bakdockan

- Inställningselement för maskinen: Art.nr. 6054102, 10 st. maskinfötter med skruvar och ankare

- Installerad avsugsenhet: IFS Industrie-Filter-Service GmbH IF-Vario M 1600 (modell M 1600, tillverkningsår 04-2020, vikt 85 kg, 400/460 V, 50/60 Hz, 0,75 kW, 1,7/1,8 A, IP 54)
