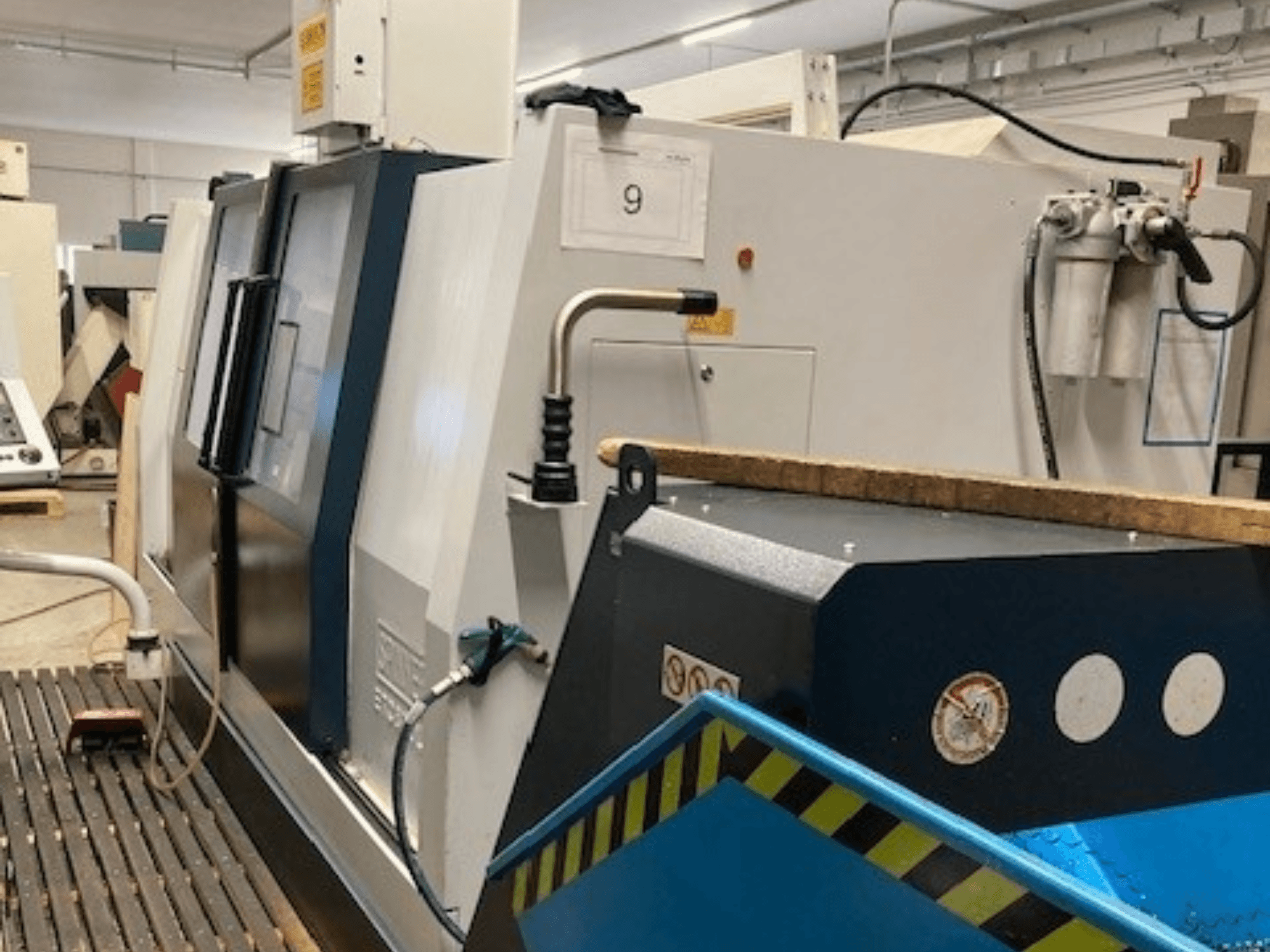

SPINNER - TC800L 110DE-TUR-SPI-2023-00001

• Status/tillstånd

  • Maskinen påslagen och fortfarande i drift

  • Fullt funktionell; stadigvarande vila kräver utbyte av sensor

• Konfiguration och kapacitet

  • Turret utan AgW (justerbar strömförsörjning)

  • Typ av revolver: axiell/radiell

  • Antal verktygsstationer: 12x VDI50 (tillval: 16x VDI40 eller 12x BMT65)

  • Typ av verktygshållare: VDI50 (tillval: VDI40/BMT65)

  • Antal drivna verktyg: 12 (tillval)

  • Hastighet för drivet verktyg: 4000 rpm

  • Kraft för drivna verktyg (S1/S3): 2,2 / 5,5 kW

  • Vridmoment för drivet verktyg (S1/S3): 17,5 / 43 Nm (axiellt), 14 / 35 Nm (radiellt)

  • Maximal svarvdiameter: 500 mm

  • Maximal svängdiameter: 800 mm

  • Vridlängd: 800 mm / 1580 mm (L-version)

  • Avstånd mellan centrum: 800 mm / 1580 mm

  • Maximal vikt på arbetsstycket: 800 kg

• Axlar

  • Snabbgående X/Z: 15 / 24 m/min

• Spindlar

  • Antal spindlar: 2

  • Huvudspindel

    • Nos: A11

    • Kapacitet för stång: 110 mm

    • Vridmoment (100% / 40%): 175 / 235 Nm

    • Vridmoment växel steg 2: 700 / 939 Nm

  • Underspindel (tillval)

    • Nose: A6

    • Stångkapacitet: 52 mm

    • Chuckstorlek: 210 mm

    • Effekt (S1/S6): 15 / 19 kW

    • Vridmoment (S1/S6): 95 / 121 Nm

• Bakdocka (om utrustad)

  • Pinoldiameter: 110 mm

  • Kona: MK4

  • Slaglängd: 100 mm

  • Tryckkraft: 850 daN

• Vätskor och tankar

  • Kylvätsketankens kapacitet: ca 235 l (upp till 270 l i L-version)

  • Hydraultank: ca 31 l

  • Centralsmörjningstank: ca 2-3 l

• Elektriska data

  • Elektrisk anslutning: 3-fas 400 V + N + PE

  • Frekvens: 50/60 Hz (anges även som 50 Hz)

  • Märkström: 44 A

  • Ström för säkringsskydd: 50 A

  • Skydd mot märkström: 63 A

  • Ansluten last: ca 40 kVA (upp till 50 kVA med 2 spindlar)

  • Skyddsklass: BA 3 (kap. 3.4.5) BA 3 (kap. 3.4.5)

  • Typ av nätverk: TN-nät med jordad nollpunkt

  • Rekommenderat skydd: utan FI-omkopplare (rekommenderas)

Ytterligare utrustning

• Stadig vila (Obs: utbyte av sensor bang-up behövs)

• Bakdocka

• Transportör för spånor

• System för utsugning av oljedimma

• Eventuellt chuck och verktygshållare (ska bekräftas)
