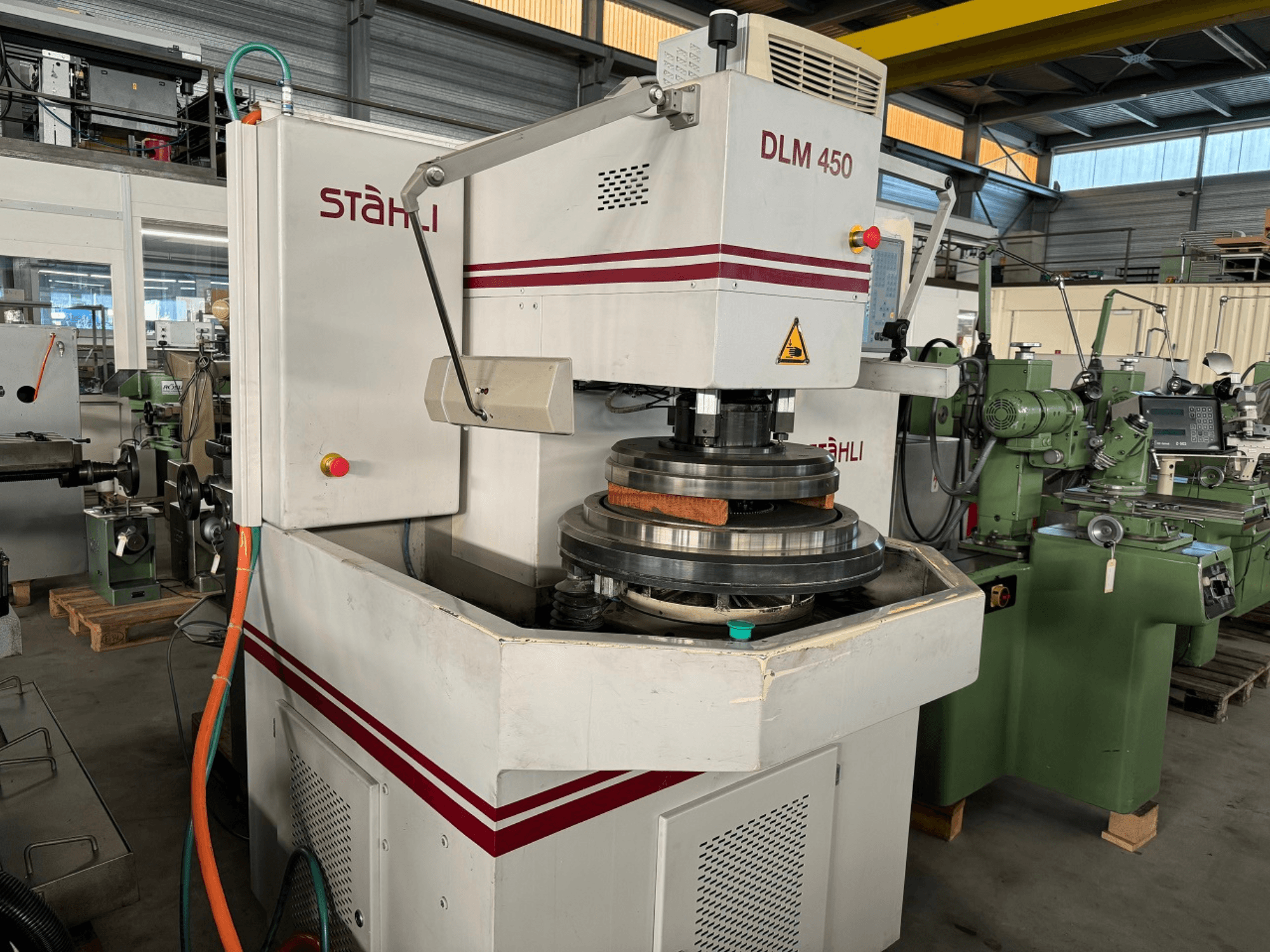

STAEHLI - DLM 450CH-GRI-STA-2006-00001

- Spänning/frekvens: 400 V / 50 Hz

- Max. ström: 50 A

- Effektförbrukning: 26 kW

- Kopplingsschema nr: S-2816

- Maskinens vikt: 2100 kg (typskylt) / Nettovikt 1900 kg

- Mått: 1200 × 1650 × 2050 mm

- Slipskivans diameter: Ø 450 mm

- Slipskivans varvtal: 0–110 varv/min

- Max. drivkraft för slipskivan: 2 kW

- Max. belastning på övre slipskiva: 20 daN

- Hastighet på den inre drivanordningen: 0–115 varv/min

- Max. drikeffekt för den interna drivningen: 0,5 kW

- Drivmotorer för slipskivor (likströmsmotor): Ankarspänning 260 V, fältspänning 340 V, varvtal 3110 rpm, effekt 2 kW, forcerad ventilation 220 V (50/60 Hz)

- Motor för intern drivning: Steglös likströmsmotor, ankarspänning 260 V, fält spänning 340 V, varvtal 3110 rpm, effekt 0,5 kW, forcerad ventilation 220 V (50/60 Hz)

- Motor för vertikal rörelse: Stegmotor, 50 steg/sek, vridmoment 1 100 Nm

- Justering av ringkugghjulet: Växelströmsbromsmotor (2 lägen), 380 V / 50 Hz, varvtal 700–1 400 varv/min, effekt 0,25/0,37 kW, likströmsbroms 24 V (16 Nm)

- Kraftomvandlare: Ingång 380 V / 50 Hz, ankarspänning 270 V, fältspänning 340 V

- Snäckväxelutväxlingar: Intern drivning i = 1 : 30, nedre system i = 1 : 15,5, övre system i = 1 : 15,5

- Driftstryck för tryckluft: 6–7 bar

- Lappningsvätskepump: 380 V / 50 Hz, varvtal 2600 rpm, flöde 57 l/min, skyddsklass IP 44

- Styr- och mätutrustning: Mätområde ±3 till ±11 000 mm (Millitron manuell referens)

- Induktiv sensor: Mätområde ±2 mm

- Inställningsenhet för börvärde: 4-siffrig display

- Kontrollpanel / system: Siemens SIMATIC Panel PC

- Styrenhetens processor: Intel Celeron M-processor 1,50 GHz

- Systemminne: 1 562 624 KB (externt minne), 640 KB (systemminne), 384 KB (Shadow RAM), 1 024 KB (cache-RAM)

- Hårddiskutrymme: 40 021 MB (hårddisk 2)

- BIOS / Systemdatum: PhoenixBIOS, BIOS-datum 28/03/06

- Operativsystem: Microsoft Windows XP Professional / Microsoft Windows återställningskonsol
