Denna 4s TAJMAC-ZPS H40 TREND horisontella fleroperationsmaskin tillverkades 2015. Den har ett spindelhastighetsområde på 40 - 10.000 rpm och en automatisk verktygsväxlare med en kapacitet på 45 verktyg, vilket säkerställer effektiv drift. Med en snabbtraversering på 50 m/min och ett indexeringsområde för rundbordet på 360° erbjuder den här maskinen mångsidiga bearbetningsmöjligheter. Överväg möjligheten att köpa denna TAJMAC-ZPS H40 TREND horisontella bearbetningscenter. Kontakta oss för mer information.
Översikt
- märke: TAJMAC-ZPS
- år: 2015
- MODELL: H40 TREND
- tillämpningstyp: Fräsning
- Plats: Ungern
- maskintyp: Horisontellt bearbetningscenter
- Tillgänglig från: 20/02/2026
- styrenhetens märke: HEIDENHAIN
Teknisk information - TAJMAC-ZPS H40 TREND

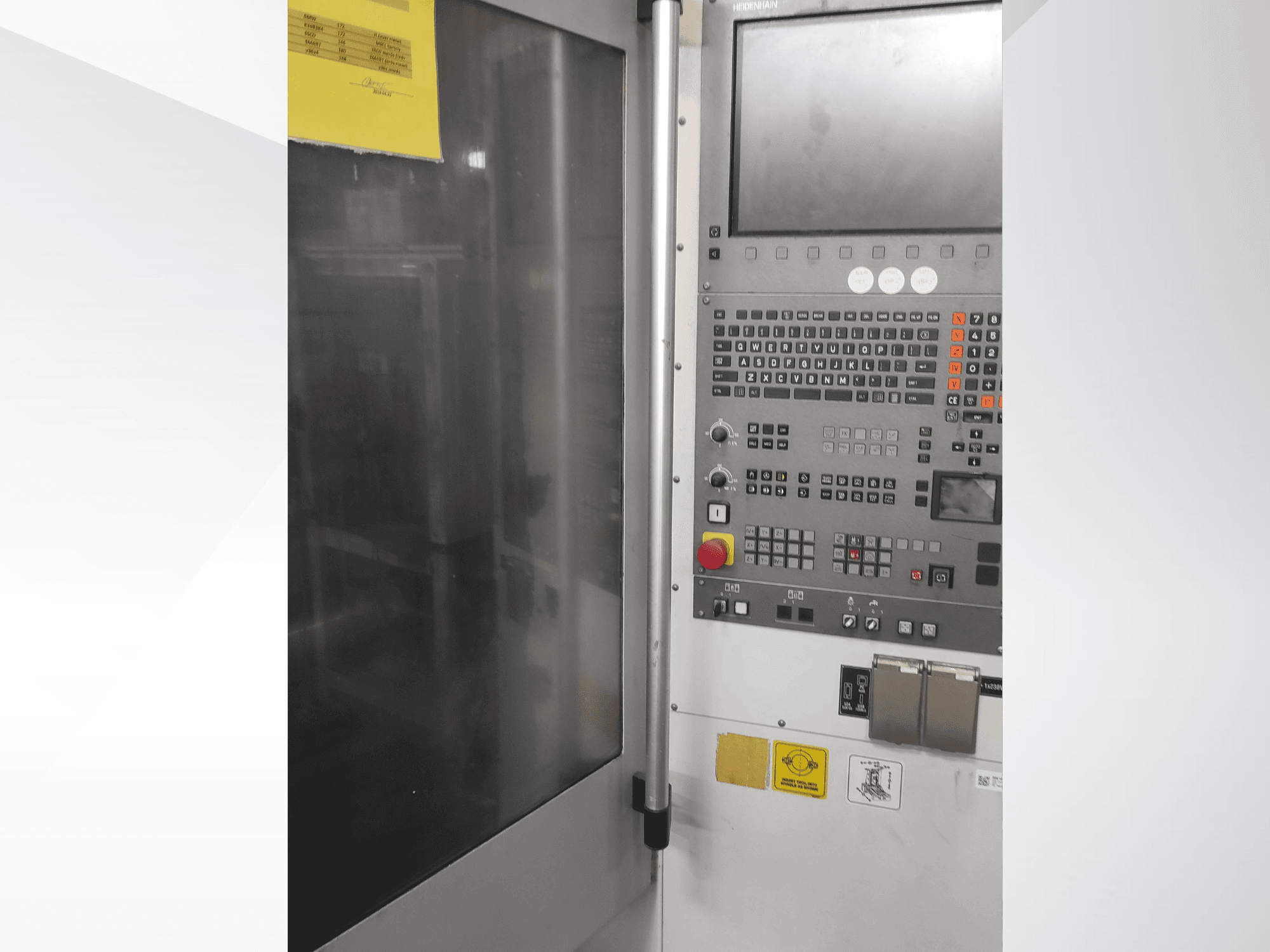

Styrenhet
- Styrmärke: HEIDENHAIN
- Styrmodell: iTNC 530
Mått
- Maskinhöjd: 2242 mm
- Maskinlängd: 4177 mm
- Maskinvikt: 8600 kg
- Bordets bredd: 2170 mm
Rörelse
- Antal axlar: 3
- X-axelns rörelse: 560 mm
- Y-axelns rörelse: 510 mm
- Z-axelns rörelse: 560 mm
Teknisk specifikation
- Max. Tool Weight: 7 kg
- Spindelhastighet: 10000 RPM
- Keglestorlek: SK 40
Ytterligare information
B-axel (indexeringsområde för bord): 360°
Avstånd:
Spindelyta till rundbordsaxel: 130-690 mm
Spindelaxel till pallens fastspänningsyta: 80-590 mm
Golv till pallens yta: 950 mm
Matningshastigheter:
Matningshastigheter i X/Y/Z: 0-15 m/min (programmerbar upp till 50 m/min)
Snabbförflyttning i X/Y/Z: 50 m/min
Acceleration i X/Y/Z: 5 m/s²
Indexeringstid för rundmatningsbord:
0-90°: 3,2 sekunder
0-180°: 4,6 sek
0-270°: 5,5 sekunder
0-360°: 6,7 sekunder
Noggrannhet (VDI/DGQ 3441):
Direkt mätsystem: Positionering X/Y/Z 0,008 mm; Repeterbarhet X/Y/Z 0,005 mm
Indirekt mätsystem: Positionering X/Y/Z 0,010 mm; Repeterbarhet X/Y/Z 0,006 mm
Spindel:
Transmission: Rem
Kontinuerligt vridmoment (S1): 90 Nm
Vridmoment vid överbelastning (S6-40%): 127 Nm
Automatisk verktygsväxlare:
Kapacitet: 45 verktyg
Verktygssökning: Båda riktningarna
Tid från verktyg till verktyg: 3,5 sekunder
Max verktygsdiameter: 85 mm (med intilliggande verktyg), 125 mm (utan intilliggande verktyg)
Max verktygslängd: 300 mm
Max totalvikt i växlaren: 200 kg
Ytterligare utrustning
Automatisk pallväxlare (APC):
Antal pallar: 2
Tid för palettbyte: 10 sekunder
Pallvikt: 90 kg
Filtreringsenhet för kylvätska: TECNIMETAL (vikt utan kylvätska: 280 kg)
*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
