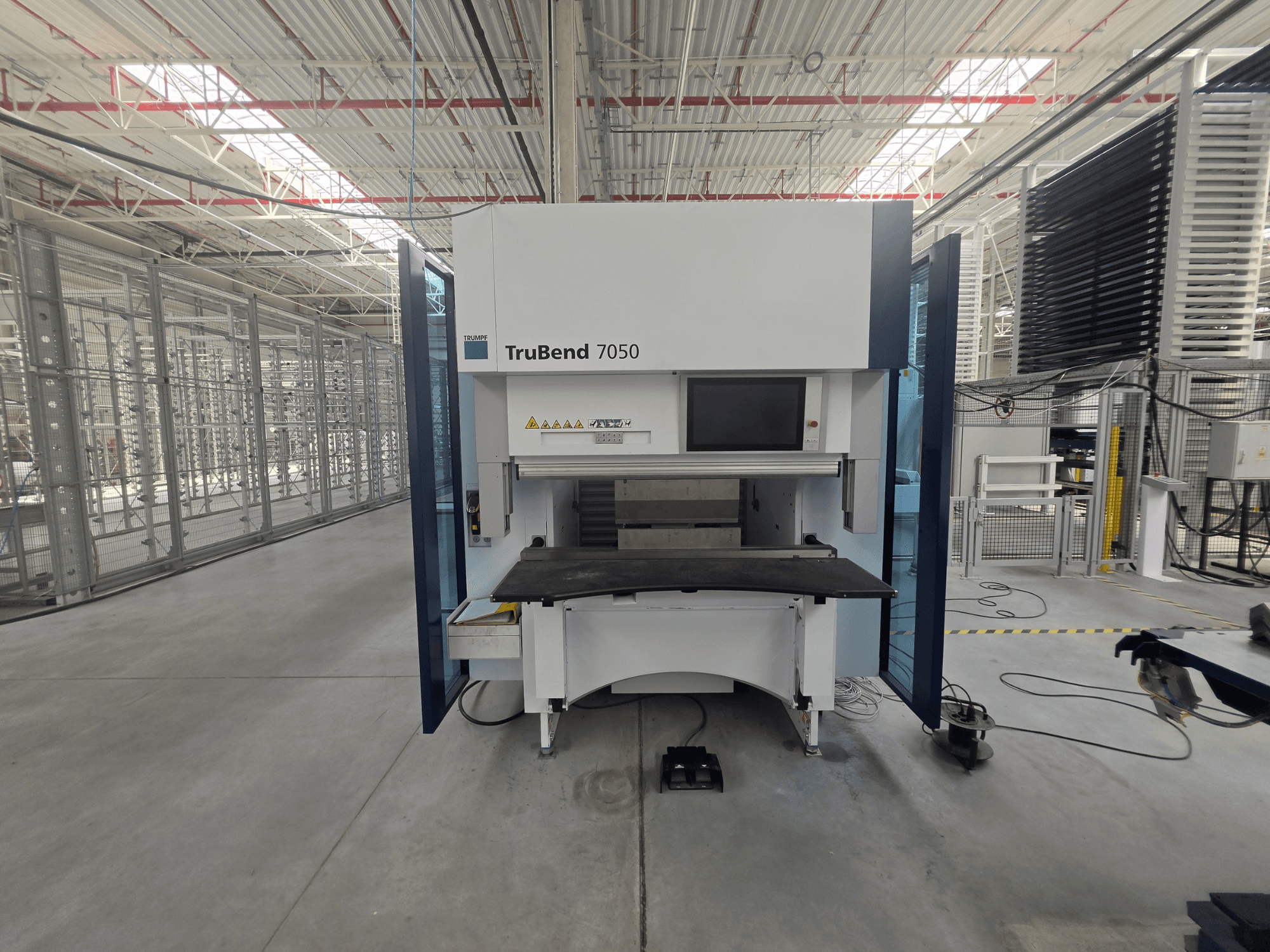

TRUMPF - TruBend 7050 (B28)PL-BEN-TRU-2022-00001

• Drivning: Dynamisk elektromekanisk vridmomentdrivning

• Kapacitet och mått:

  • Fri höjd över stolpen: 1 305 mm

  • Användbar installationshöjd: 385 mm

  • Inloppsdjup: 250 mm

  • Arbetshöjd: 1 150 mm

  • Maskinram: Stabil svetsad ram

• Axlar och bakre anslag:

  • CNC-axlar: 7 (Y, X1, X2, R1, R2, Z1, Z2)

  • Bakstöd: 6-axligt oberoende system (X1/X2/R1/R2/Z1/Z2), båda enheterna rör sig oberoende av varandra

  • Bakstödets egenskaper: Fingrar av kolfiber, härdade referensytor, spiralformad kuggstång för Z-drivning, flexibel positionering

• Slaglängd / arbetsområde:

  • Y-slaglängd: 215 mm

  • X-rörelse: 240 mm (max. bakre anslagets räckvidd 500 mm)

  • R-rörelse: 153 mm

• Hastigheter:

  • Y-snabbförflyttning/återgång: 220 mm/s

  • Y-arbetshastighet: 25 mm/s

  • X: 1 500 mm/s

  • R: 750 mm/s

  • Z: 2 200 mm/s

• Positioneringsnoggrannhet:

  • Y: 0,002 mm

  • X: 0,02 mm

  • Z: 0,02 mm

• Kronning:

  • CNC-styrd krönning, automatisk kompensation via drivanordning

  • Välvningsdrivning integrerad i bordet

  • Lämplig för bockning med flera stationer

• Y-axel / pressbalk:

  • Induktivt Y-mätsystem

  • Dynamisk återfjädringskompensation med automatisk kraftbaserad korrigering

  • Härdade, justerbara styrlister

• Styrsystem:

  • TRUMPF Touchpoint TruBend, 21,5" TFT Full HD (1920×1080)

  • Intel Core i5 2,7 GHz dual-core, Windows Embedded Standard 7

  • Realistisk 3D-visualisering, TRUMPF-teknikdatabas

  • Användarhantering med nivåerna Standard/Expert/Administratör

  • 10 användarkort ingår

• Datagränssnitt:

  • USB, RJ45, Ethernet 10/100 Mbit/s

  • Central Link, OPC UA

  • Internetteleservice / fjärrdiagnostik

• Verktygsspänning och inställning:

  • Automatisk TRUMPF-verktygsspänning upptill och nedtill (självcentrerande, härdad)

  • Snabbt segmentbyte

  • LED-verktygsindikator integrerad i den övre fastspänningen (visar inställningspositioner/nästa bockstation)

• Säkerhet:

  • Automatisk BendGuard (ingår i produktivitetspaketet Plus)

    • Optoelektroniskt säkerhetssystem med automatisk inställning av verktygshöjd

    • Möjliggör maximal tillåten Y-hastighet med fotpedal

    • Automatisk justering, kan flyttas ut ur arbetsområdet för sidobearbetning

  • Elektroniskt övervakade säkerhetsdörrar på sidorna

  • Elektriskt manövrerade bakdörrar som fälls upp

  • Nödstopp

  • Transportsäkringsanordningar

  • CE-märkning

• Ergonomipaket:

  • Stödbord fram

  • LED-arbetsbelysning fram och bak

  • Stöd för arbete i sittande eller stående ställning

  • Dokumenthylla

  • Låda för mätinstrument

Tilläggsutrustning

• Mätutrustning:

  • Digital vinkelmätare

  • Digital skjutmått

  • 90-graders vinkelhake

  • 1x TecZone Bend-licens

• Trådlös 2D-kodläsare med Bluetooth-anslutning
