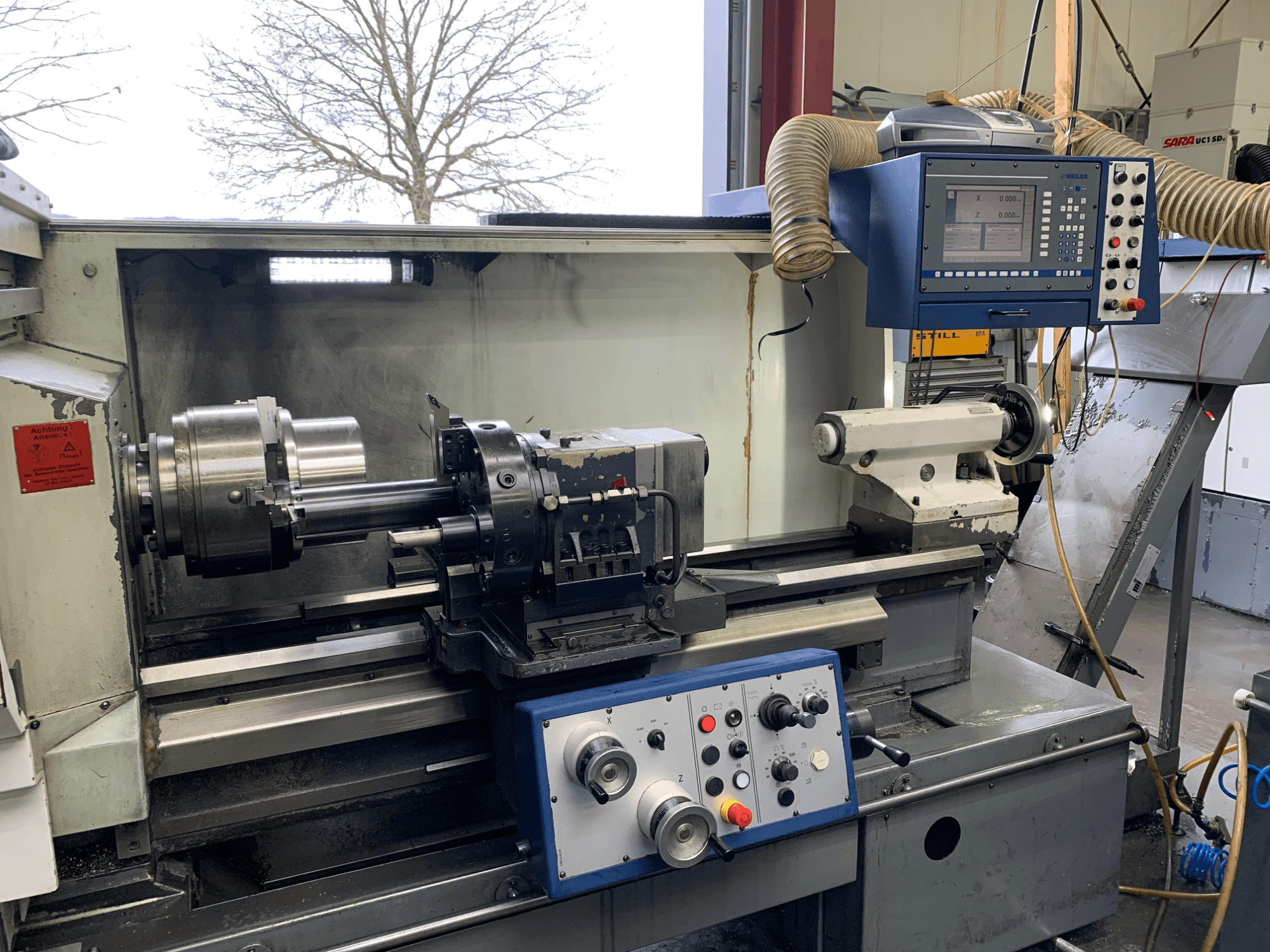

Weiler - E55X1000 DE-TUR-WEI-2004-00001

• 20 kW = verklig effekt (mekanisk/elektrisk uteffekt)

• 27 kVA = skenbar effekt (inkluderar reaktiv effekt)

• Invändig avsmalning: metrisk 90

• Spindelns diameter i främre lager: 120 mm

• Spindelborrning: 83 mm

• Max. diameter på frontplattan: 500 mm

• Maximal chuckdiameter: 315 mm

• Maximalt vridmoment: 1600 Nm

• Verktygssystem: revolver (VDI 40)

• Storlek på verktygsskaft: 32 x 25 mm

• Antal längsgående slider: 1

• Antal tvärgående slädar: 1

• Centrumavstånd: 1100

• Tvärgående rörelse: 340 mm

• Avsmalning av dubbdocka: MK 5

• Pinoldiameter för dubbdocka: 80 mm

• Slaglängd för dubbdocka: 200 mm

• Maximal rörelse för dubbdockan: 1000 / 2000 mm

• Matningshastighet längsgående: 0,001 - 20 mm/varv

• Matningshastighet tvärs: 0,001 - 20 mm/varv

• Snabbspårning längsgående: 10 m/min

• Snabbmatning tvärs: 5 m/min

• Matningskraft längsgående: 10000 N

• Matningskraft tvärs: 7000 N

• Metriskt gängområde: 0,1 - 250 mm

• Whitworth gängområde: 1/4 - 56 gängor/inch

• Modulområde: 0.125 - 28

• DP-intervall: 0.05 - 48

• Maximalt skärande tvärsnitt: 2,25 mm²

• Skärhastighet: 140 m/min

• Växelsteg I: 89 rpm vid 100 % intermittens

• Växelsteg II: 355 rpm vid 100 % intermittens

• Förbrukning av kylvätska (normal): 30 l/min vid 0,4 bar

• Förbrukning av kylvätska (ökad): 30 l/min vid 3,5 bar

• Bullernivå: 80 dB(A)

• Elektrisk utrustning:

  • Driftspänning: 400 V

  • Styrspänning: DC 24 V

  • Ansluten belastning: 30 kVA

  • Nominell ström: 43 A

  • Frekvens: 50 Hz

  • Huvudsäkringar: 50 A

• Condition note: Ett litet ställdon som växlar mellan växelstegen är defekt; båda växelstegen fungerar.

Ytterligare utrustning

• Transportör för spån
