Biglia - B436 Y2IT-TUR-BIG-2017-00001

Name: Biglia B436 Y2
Brand: Biglia
SKU: IT-TUR-BIG-2017-00001
Price: 1002350 SEK
Availability: InStock

1 002 350 SEK

gindumac-pris

(Ex works)

få en officiell offert

Besök maskinen

ge ett motbud

Ladda ned PDF

Har du fler frågor? Kontakta oss!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Hör av dig på Whatsapp

GINDUMAC
Produkter
Verktygsmaskiner
➤ Begagnad Biglia B436 Y2 till salu | gindumac.com

Visa på originalspråket

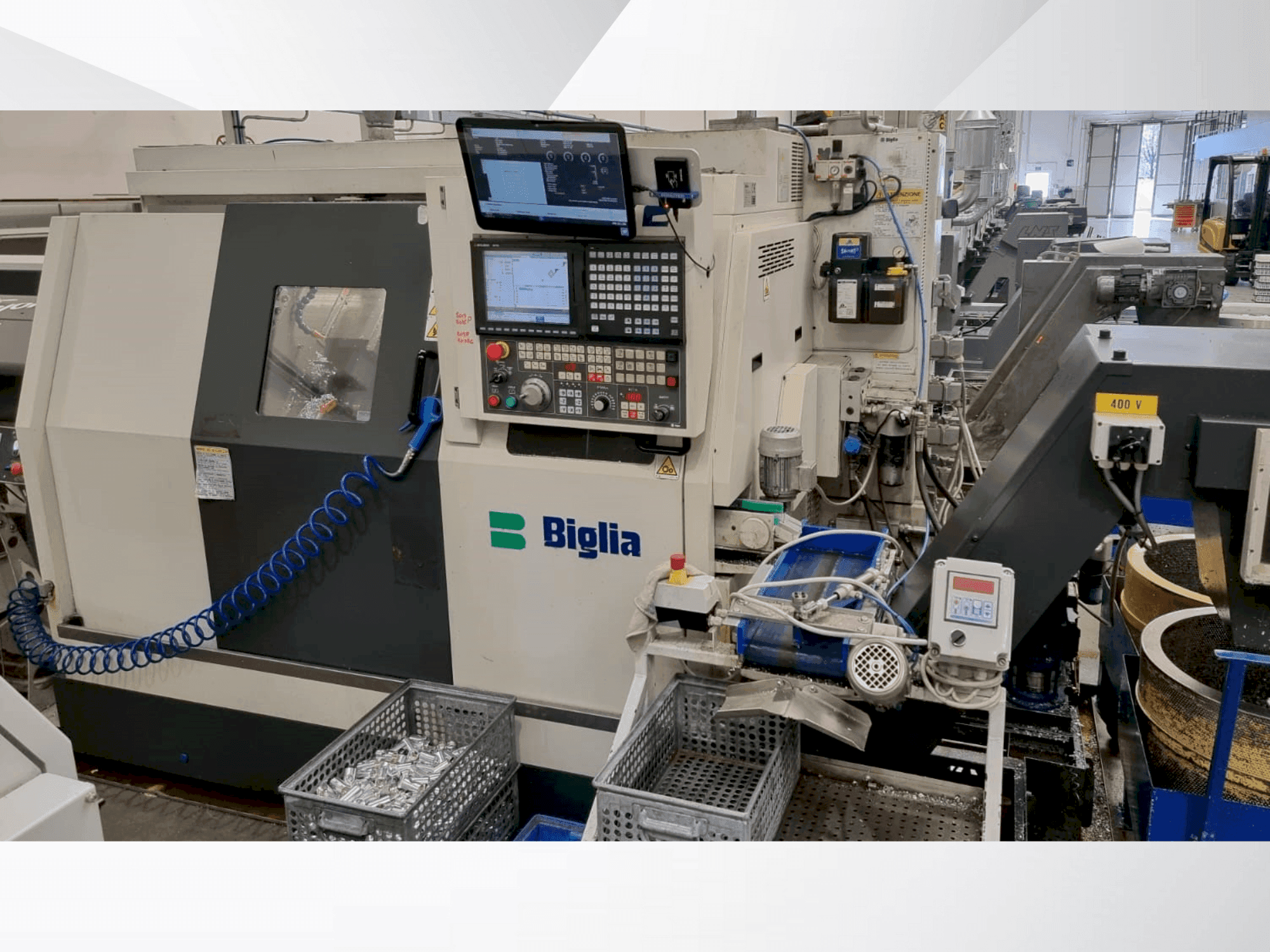

Denna 8-axliga Biglia B436 Y2 horisontella svarv tillverkades 2016. Den har en robust uteffekt på 40 kW och en höghastighetsspindel som klarar 7000 varv/min. Maskinen erbjuder en maximal stångsvarvningsdiameter på 36 mm och en stånggenomföringsrördiameter på 37,5 mm. Den är utrustad med en Mitsubishi M730 VS-L CNC och en Biglia-kontrollpanel. Biglia B436 Y2-maskinen som vi har till salu är idealisk för precisionsbearbetning. Kontakta oss för mer information om denna horisontella svarv.

Översikt

märke: Biglia
år: 2016
MODELL: B436 Y2
tillämpningstyp: Svarvning
Plats: Italien
maskintyp: Horisontell svarv
tillgänglighet: Omedelbart
styrenhetens märke: MITSUBISHI

Teknisk information - Biglia B436 Y2

Allmän information

Bredd: 1515 mm
Djup: 3687 mm
Höjd: 1992 mm
Maskinvikt: 4700 kg

Styrenhet

Märke: MITSUBISHI
Modell: M730 VS-L

Huvuddrev

Hastighetsfrekvens för spindel: 7000 rpm 1/MIN
Motorkraft i spindeln: 11 kW

Rörelse

X-AXEL Rörelse: 85 MM
Y-AXEL Rörelse: 50 MM
Z-AXEL Rörelse: 300 MM

Ytterligare utrustning

- Verktygshållare / Revolver 1 med 8 verktygsplatser / Verktygssystem cylindriskt skaft 25 x 48 mm / Revolver 2 med 6 verktygspositioner.
- Spåntransportör: Utmatningshöjd 650 mm / Hydraulsystem: Leveranshastighet 19 l/min. / Systemtryck 90 bar.
- Fyllningsvolym 50 liter / Kylsystem: Flödeshastighet 40 l/min / Systemtryck 4 bar / Fyllningsvolym 210 liter.
- Materialmatningsanordning: Stångdiameter max 52 mm.
- Matningsslag max. 80 mm / Matningskraft 3000 N / Utkastningsanordning för synkroniserad spindel: Utkastningsslag 40 mm.
- Hydraulisk utkastnings- och spolningsanordning: Utkastningsslaglängd 40 mm / Bakåtborrningsanordning: Max. 5 stationära verktyg.
- Max. 3 stationära och 2 drivna verktyg / Varvtal 6000 min-1 / Vridmoment 8 Nm / Verktygsmonteringshål 25 mm.

Ytterligare information

Maskinfördelar

Tekniska maskinfördelar:
- - X-axel: 85 mm (x₁-axel), 85 mm (x₂-axel), 170 mm (x₃-axel) / y-axel: 50 mm (+25/-25) (y₁-axel), 50 mm (+25/-25) (y₂-axel) / z-axel: 300 mm (z₁-axel), 300 mm (z₂-axel), 340 mm (z₃-axel).
- - Hydraulsystem: tankkapacitet: 25 liter / motoreffekt: 2,2 kw / maxtryck: 40 bar.
- - Smörjsystem: tankkapacitet: 3 liter / maskinen är ce-certifierad.
- - Motoriserad revolvertransmission: verktygsspindelmotorns effekt: 2,2 kw.
- - Maximalt vridmoment: 22 nm.
- - Borrstångens diameter: 20 mm.
- - Revolverhuvuden: verktygsstolpe kompatibel med verktygshållare typ: biglia. / verktygsskaftmått: 16x16 mm. / svarvbommens diameter: 20 mm.

Extra information

- Effekt: 40 kW, 70 A. Kontrollpanel: BIGLIA. Strömförsörjning: 400V 50Hz. Arbetsområde: Maximal stångsvarvningsdiameter: 36 mm. Stånggenomföringsrörets diameter: 37,5 mm. Huvudspindel: Maximal hastighet: 7000 rpm. Spindelns flänstyp: 115 mm. Spindelhål: 46 mm. Innerdiameter på de tre främre lagren: 75 mm. Spindelmotoreffekt: 11 kW. Kontinuerlig spindelmotoreffekt: 7,5 kW. Konstant effekt från: 1700 rpm. Maximalt vridmoment: 62 Nm. Trycksektion för hylschuckens stängningscylinder: 75 cm². Slaglängd för hylschuckens stängningscylinder: 26 mm. Justerbar stängningskraft från 5 till 30 bar. Maximal klämkraft: 2250 daN. Motspindel: Maximal hastighet: 7000 rpm. Spindelns flänstyp: 115 mm. Spindelhål: 46 mm. Innerdiameter på de tre främre lagren: 75 mm. Spindelmotoreffekt: 11 kW. Kontinuerlig spindelmotoreffekt: 7,5 kW. Konstant effekt från: 1700 rpm. Maximalt vridmoment: 62 Nm. Trycksektion för spännhylsans stängningscylinder: 75 cm². Slaglängd för spännhylsans stängningscylinder: 26 mm. Justerbar stängningskraft från 5 till 30 bar. Maximal klämkraft: 2250 daN. Övre tvärslid: Z₁-axel (längsgående slid): Maximal slaglängd: 300 mm. Skruvdiameter/stigning: 25/10 mm. Maximal snabbhastighet: 30 m/min. X₁-axel (tvärgående slid): Maximal slaglängd: 85 mm. Skruvdiameter/stigning: 25/10 mm. Maximal snabbhastighet: 15 m/min. Y₁-axel (vertikal slid): Maximal slaglängd: 50 mm (+25/-25). Skruvdiameter/stigning: 25/5 mm. Maximal snabbhastighet: 15 m/min. Nedre tvärslid: Z₂-axel (längsgående slid): Maximal slaglängd: 300 mm. Skruvdiameter/stigning: 25/10 mm. Maximal snabbhastighet: 30 m/min. X₂-axel (tvärgående slid): Maximal slaglängd: 85 mm. Skruvdiameter/stigning: 25/5 mm. Maximal snabbhastighet: 15 m/min. Y₂-axel (vertikal slid): Maximal slaglängd: 50 mm (+25/-25). Skruvdiameter/stigning: 25/5 mm. Maximal snabbhastighet: 15 m/min. Motspindel-tvärslid: Z₃-axel (längsgående slid): Maximal slaglängd: 340 mm. Skruvdiameter/stigning: 25/10 mm. Maximal snabbhastighet: 30 m/min. X₃-axel (tvärgående slid): Maximal slaglängd: 170 mm (+85/-85). Skruvdiameter: 25/5 mm. Maximal snabbhastighet: 15 m/min.

*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
