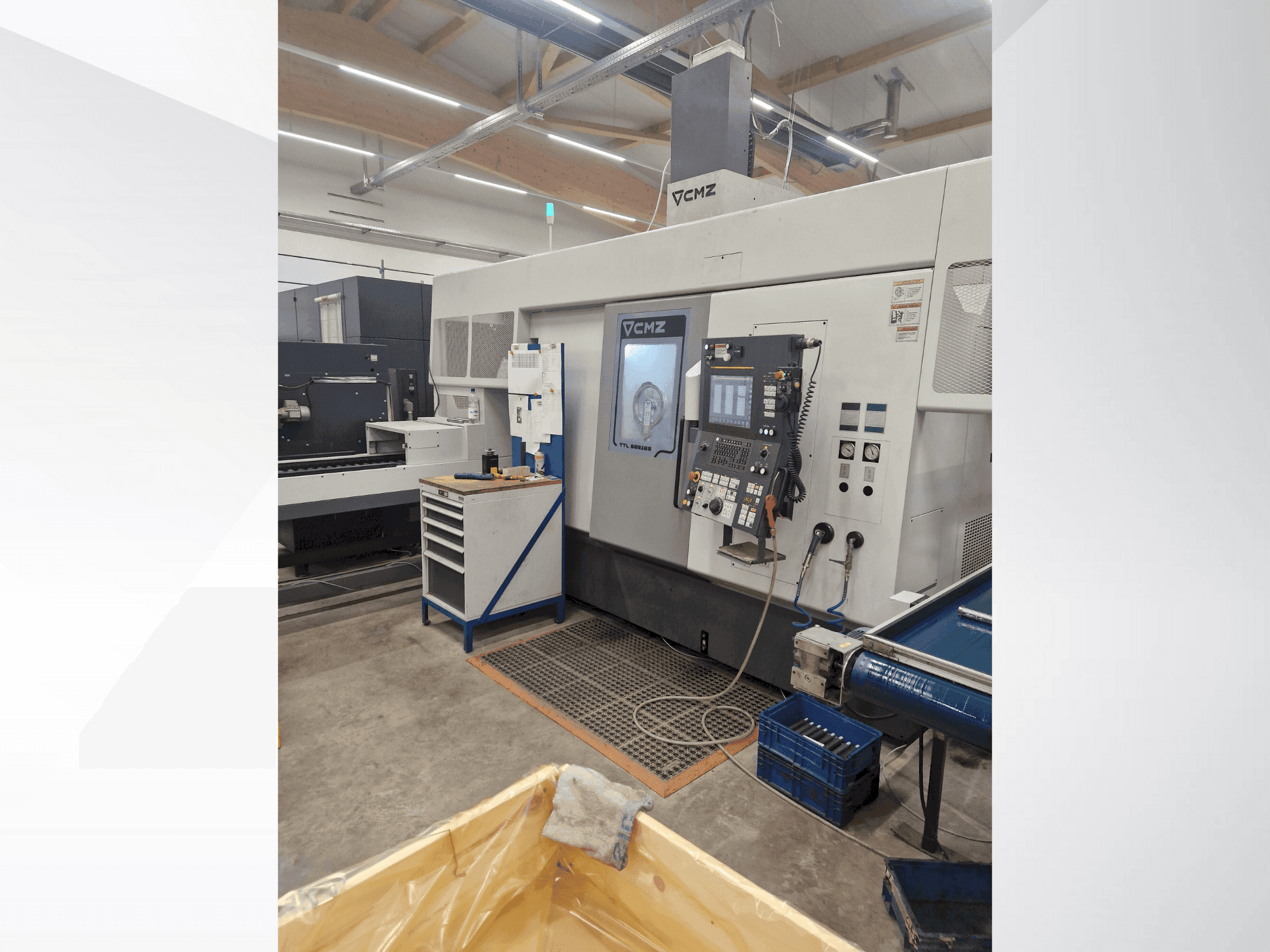

Denna 3-axliga CMZ TTL-66-66-TTY-T2Y tillverkades år 2021 och erbjuder avancerade funktioner för horisontell svarvning. Maskinen är idealisk för komplexa och precisa metallbearbetningsuppgifter och garanterar en effektiv produktion tack vare sin robusta konstruktion och moderna teknik. Om du är ute efter högkvalitativa svarvningsfunktioner bör du överväga maskinen CMZ TTL-66-66-TTY-T2Y som vi har till salu. Kontakta oss för mer information.
Översikt
- märke: CMZ
- år: 2021
- MODELL: TTL-66-66-TTY-T2Y
- tillämpningstyp: Svarvning
- Plats: Tyskland
- maskintyp: Horisontell svarv
- styrenhetens märke: FANUC
Teknisk information - CMZ TTL-66-66-TTY-T2Y
Styrenhet
- Styrmärke: FANUC
Mått
- Maskinvikt: 11000 kg
Rörelse
- Antal axlar: 3
- X-axelns rörelse: 167.5 mm
- Z-axelns rörelse: 515 mm
Teknisk specifikation
- Motspindel: Ja
- Drivna verktyg: Ja
Ytterligare information
Fördelar med maskinen
Tekniska fördelar med maskinen
- Spänning: 400 V växelström
- Faser: 3 + N + PE
- Frekvens: 50 Hz
- Maximal effekt: 90 kVA
- Maximal ström: 125 A
- Tryck: 6 bar
- Maskinspråk: tyska
- Styrsystem: Fanuc (G-koder typ A)
- Utrustning för vänster spindel: LPS-system, axiellt anslag, kylvätsketillförsel genom spindeln, spännhylschuck Hainbuch AXFIX 65 (standard) 2703/0008
- Utrustning för höger spindel: LPS-system, kylvätsketillförsel genom spindeln, lång version av bakdocka för roterande spets CM 3, spännhylschuck Hainbuch AXFIX 65 (standard) 2703/0008
- Verktygsinställningsenhet: Verktygsinställare ingår
- Spånavledning: Bakre spåntransportör med dubbelkedja
- Övre verktygsrevolver (T1): Högtryckskylmedelspump med 3 programmerbara steg (35, 15 och 6 bar), inklusive 75 µm-filter
- Nedre verktygsrevolver (T2): Högtryckskylmedelspump med 3 programmerbara steg (35, 15 och 6 bar), inklusive 75 µm-filter
- Kylvätskefunktioner: Kylvätskemunstycken ovanför spindlarna, kylvätsketvättmunstycke, övervakning av tanknivå
- Övervakningssystem: Verktygslivslängdshantering, övervakning av verktygsbelastning
- Avsugningssystem: Anslutningsfläns Ø150, avsugningsenhet LTA E120-X1-H med monteringsdelar, slangar och stöd
- Automatisering / Portallastare: GL20-11 3-axlig CNC-portallastare (rörelsebana åt båda hållen), servostyrd 2x180° dubbelvridbar gripare för axeldelar GLII, specialkonstruerat portalkapsling
- Arbetsstyckeshantering: Arbetsstyckeshållare WS-700-3000 på framsidan till vänster, WS-700 med 3 rader V-styrningar (2 axlar per rad), CMZ-arbetsstyckeshållare för runt och fyrkantigt material (V-stöd, 90°-version), anslutningsgränssnitt för kundens avlastningsband
- Medföljande verktygshållare: 8 st dubbla radiella hållare för verktyg 20x20 (310.04.092046), 6 st. hållare för borrverktyg Ø32 H75 (310.04.092060), 2 st. TTL/10400/02 axiella hållare för drivna verktyg ER32 med inre kylning 70 bar (12 000 rpm), 2 st. TTL/10400/09 radiella hållare för drivna verktyg med inre kylning 70 bar ER16 (max 12 000 rpm)
- Medföljande greppbackar: Backar för råmaterial (32 mm/30–35 mm, 35 mm/35–40 mm, fyrkantiga 30 mm/30 × 30 mm), backar för färdiga detaljer (32 mm/30–35 mm, 38–40 mm/35–40 mm, fyrkantiga 30 mm/30 × 30 mm)
- roterande betraktningsfönster / maskinstatuslampa
- Cmz kräver en signal som indikerar att en detalj kan placeras / utsignal som indikerar att transportbandet kan röra sig fritt
*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
