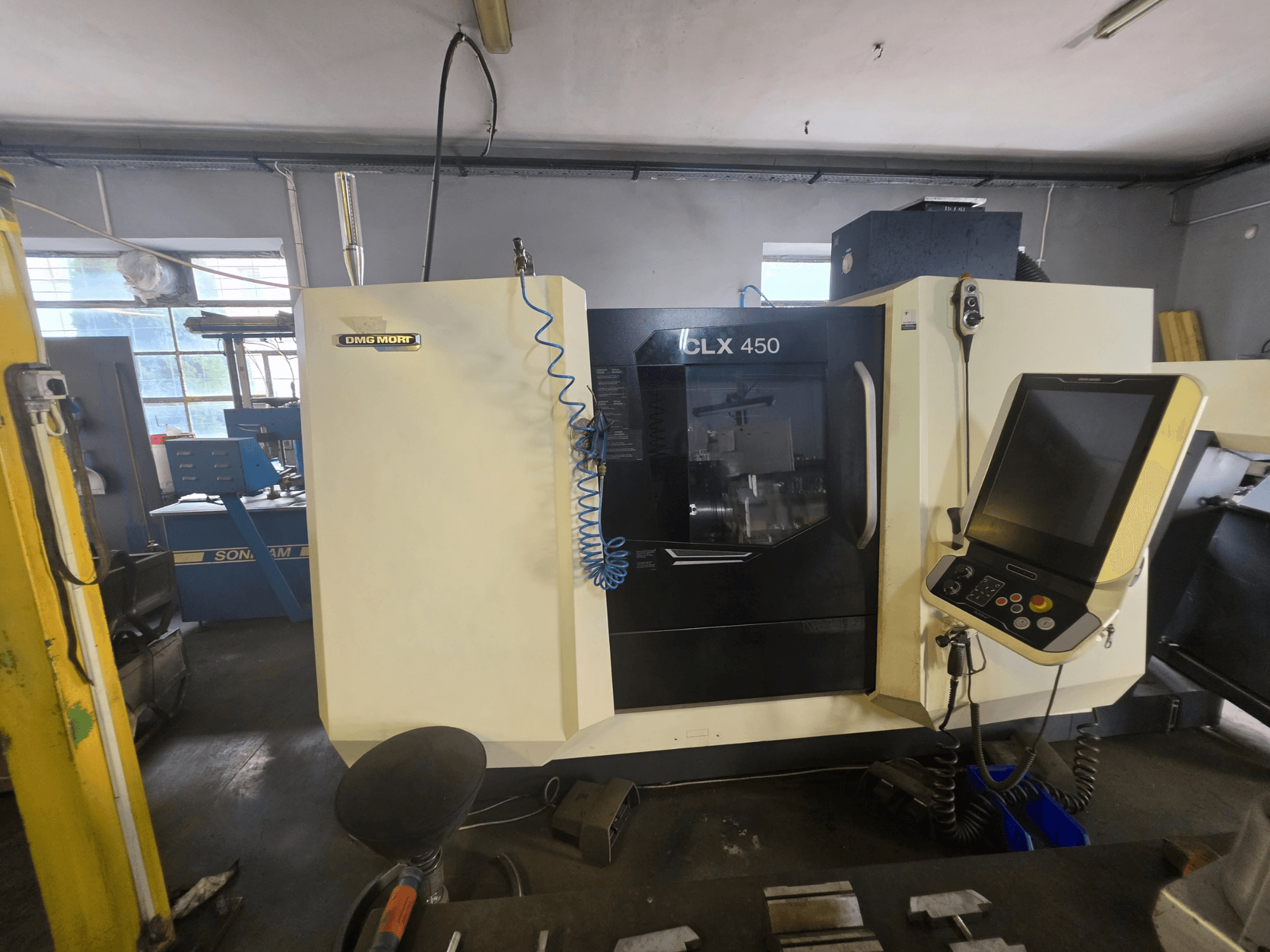

DMG MORI - CLX 450 V6PL-TUR-DMG-2021-00002

• Styrsystem: Siemens 840D med ShopTurn

• HMI: DMG MORI SLIMline Multi-Touch, 19-tums pekskärm

• Spindelns driftstid: ca 2 928 h

Arbetskapacitet och axlar

• Axlar: X, Y, Z; C-axel på huvud- och motspindel

• Maximal svarvdiameter: 400 mm

• Svängradie över bädd: 700 mm

• Svängradie över tvärsliden: 370 mm

• Snabbmatning: X/Z 30 m/min; Y 22,5 m/min

Huvudspindel

• Spindelnos: A2-8

• Stångkapacitet: 80 mm

• Effekt: 25,5 kW (40 % ED) / 17 kW (S1)

• Vridmoment: 426 Nm (40 % ED) / 283 Nm (S1)

• Funktion för differentierat klämtryck

Motspindel

• Maxhastighet: 5 000 varv/min

• Spindelnos: A2-6

• Effekt: 14 kW (40 % ED) / 13 kW (S1)

• Vridmoment: 192 Nm (40 % ED) / 171,5 Nm (S1)

• Funktion för differentierat spänningstryck

• Intern spolning av chucken

• Hjälpfunktion för bakdocka

Verktygsrevolver och drivna verktyg

• 12-positions VDI 40-revolver med 6 extra BT-stationer

• Drivna verktyg: upp till 4 000 varv/min

• Effekt/vridmoment för drivna verktyg: 5,44 kW (40 % ED) / 20 Nm (40 % ED)

Utrustning/tillval (maskinintegrerad)

• Inställningspaket: 12-bar kylvätsketillförselsystem; 5-bar kylvätskesprutpistol

• Paket för säker fastspänning

• Anslutningsmöjligheter: DMG MORI IoTconnector; DMG MORI Messenger V4

• Siemens programvarutillval: Multi Threading 2.0; variabel spindelhastighet; avskärningscykel för Y-axeln; brotschcykel för spår

Elektriska data

• Matningsspänning: 400 V ±10 %, 50 Hz

• Faser: L1, L2, L3, N, PE

• Ansluten belastning: 39 kVA

• Maximal märkström: 56 A
