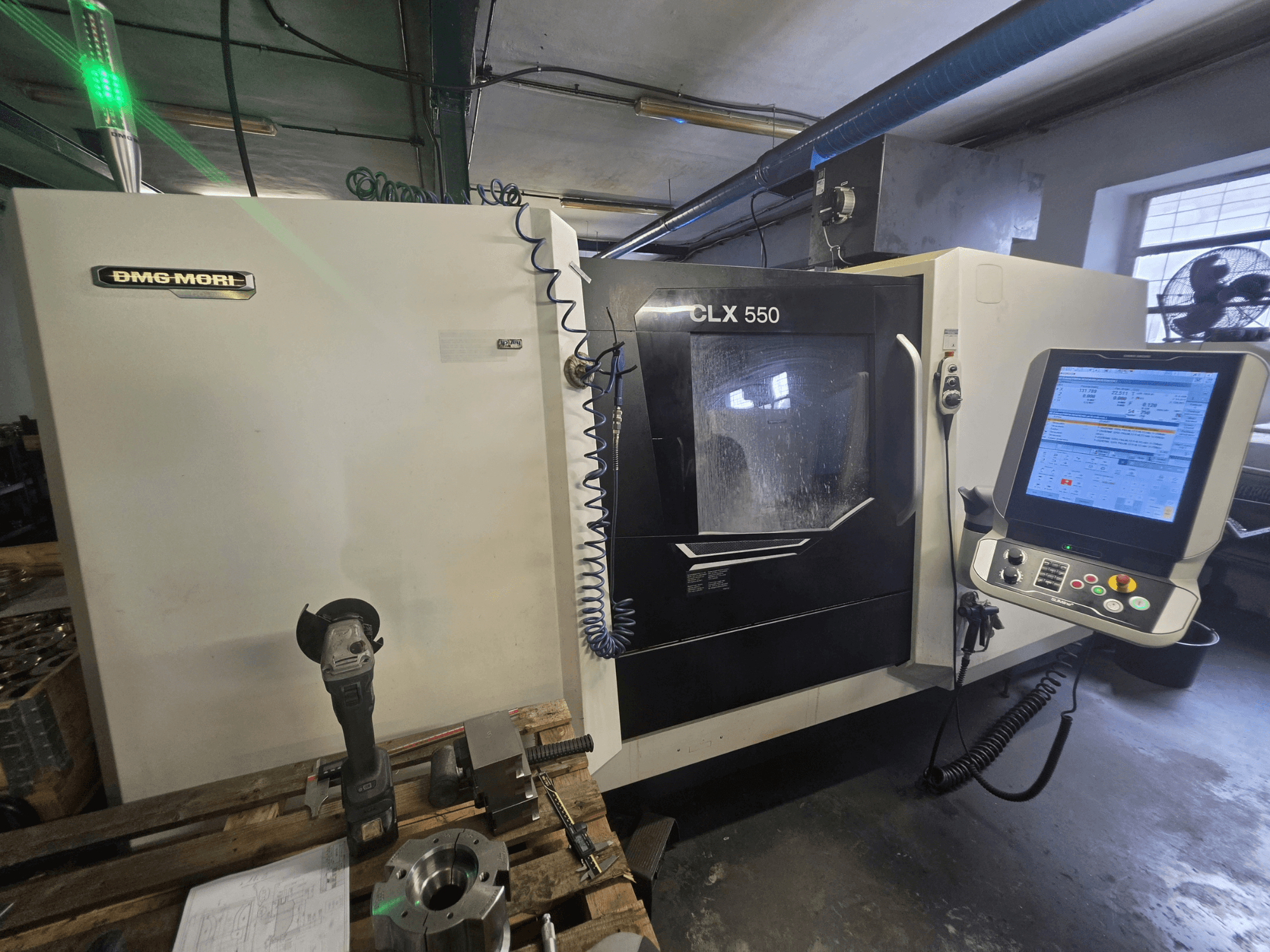

DMG MORI - CLX 550 V3PL-TUR-DMG-2023-00001

• Kontrollpanel: DMG MORI SLIMline Multi-Touch, 19-tums pekskärm

• Axlar: 3 (X, Z, C); ingen Y-axel; ingen motspindel

• Spindelns driftstid: ca 3613 h

Arbetskapacitet och axlar

• Maximal svarvdiameter: 480 mm

• Maximal svarvningslängd: 1 240 mm

• Svängradie över bädd: 700 mm

• Svängradie över tvärsliden: 500 mm

• Snabbförflyttning X/Z: 30 m/min

• C-axel: huvudspindel C

Huvudspindel och chuck

• Spindelnos: A2-8

• Stångkapacitet: 102 mm (uppgraderad huvudspindel)

• Spindeleffekt: 33 kW vid 40 % DC / 22 kW kontinuerligt

• Spindelmoment: 630 Nm vid 40 % DC / 420 Nm kontinuerligt

• Spännfäste: SMW BH-D 320 / A2-8, D103 mm (enligt specifikation)

• Funktion: differentierat spänningstryck

Revolverhuvud och drivna verktyg

• Revolverhuvud: 12-positioners VDI40 med 6 ytterligare BT-stationer

• Drivna verktyg: upp till 4 000 varv/min

• Effekt/vridmoment för drivna verktyg: 5,44 kW vid 40 % DC; 20 Nm vid 40 % DC

Bakdocka

• Förflyttning: 1 200 mm

• Spindelspets: MT5

• Max. tryckkraft: 12 kN

Utrustning och tillval (maskin)

• Inställningspaket

• Tropiskt klimatpaket

• 12 bar kylvätsketillförsel

• Manuell tvättpistol för arbetsområdet

• Programvarutillval för variabel spindelhastighet

• DMG MORI IoTconnector

• Paket för digital tillverkning

Konstruktion

• Lutande gjutjärnsbädd

• Linjära styrskenor, 45 mm breda

Tilläggsutrustning

• Mekanisk oljedimavskiljare, 1 100 m³/h

• Verktyg:

  • Sats med 12 verktygshållare

  • Sats med 6 borrverktygshållare

  • Sats med ALGra-drivna verktygshållare
