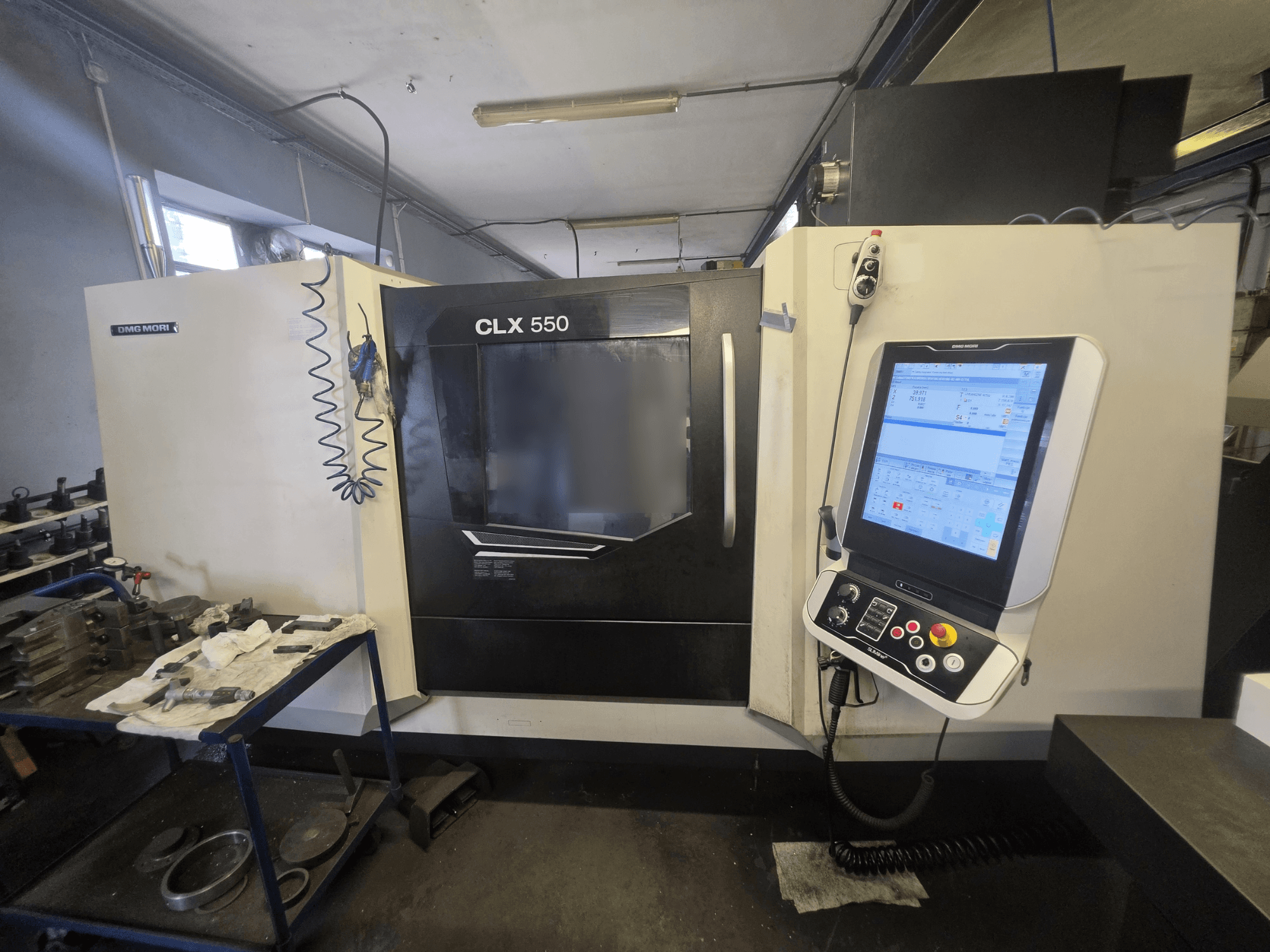

DMG MORI - CLX 550 V3PL-TUR-DMG-2020-00003

• Kontrollpanel: DMG MORI SLIMline Multi-Touch, 19-tums pekskärm

• Styrda axlar: 3 (X, Z, C)

• Spindelns driftstid: ca 20 292 h

Arbetskapacitet och axlar

• Maximal svarvdiameter: 480 mm

• Maximal svarvningslängd: 1 240 mm

• Svängradie över bädd: 700 mm

• Svängradie över tvärsläde: 500 mm

• Snabbförflyttning X/Z: 30 m/min

• Huvudspindelns C-axel

Huvudspindel och chuck

• Spindelnos: A2-8

• Uppgraderad stångkapacitet: 102 mm

• Spindeleffekt: 33 kW vid 40 % / 22 kW kontinuerligt

• Spindelmoment: 630 Nm vid 40 % / 420 Nm kontinuerligt

• Hydraulisk chuck: SMW BH-D 320 / A2-8, D103 mm

• Funktion för differentierat klämtryck

Verktygsrevolver och drivna verktyg

• Verktygsrevolver: 12-positioners VDI 40 med 6 extra BT-stationer

• Drivna verktyg: ja

• Maximal hastighet för drivna verktyg: 4 000 rpm

• Effekt för drivna verktyg: 5,44 kW vid 40 %

• Vridmoment för drivna verktyg: 20 Nm vid 40 %

Bakdocka

• Bakdockans slaglängd: 1 200 mm

• Spindelspets: MT5

• Max. tryckkraft: 12 kN

Utrustning och tillval

• Inställningspaket

• Tropiskt klimatpaket

• 12-bar kylvätsketillförselsystem

• Manuell tvättpistol för arbetsområdet

• Funktion för variabel spindelhastighet

• DMG MORI-serviceagent

• DMG MORI Messenger V2

• DMG MORI NETservice

• DMG MORI IoTconnector

• Skärmspråk: tyska/polska

Konstruktion

• Lutande gjutjärnsbädd

• Linjära styrskenor, bredd 45 mm

Tilläggsutrustning

• Mekanisk oljedimavskiljare, 1 100 m³/h

• WTO VDI 40-sats med drivna verktygshållare

• Sats med tre mjuka backar för BH-D315-chucken
