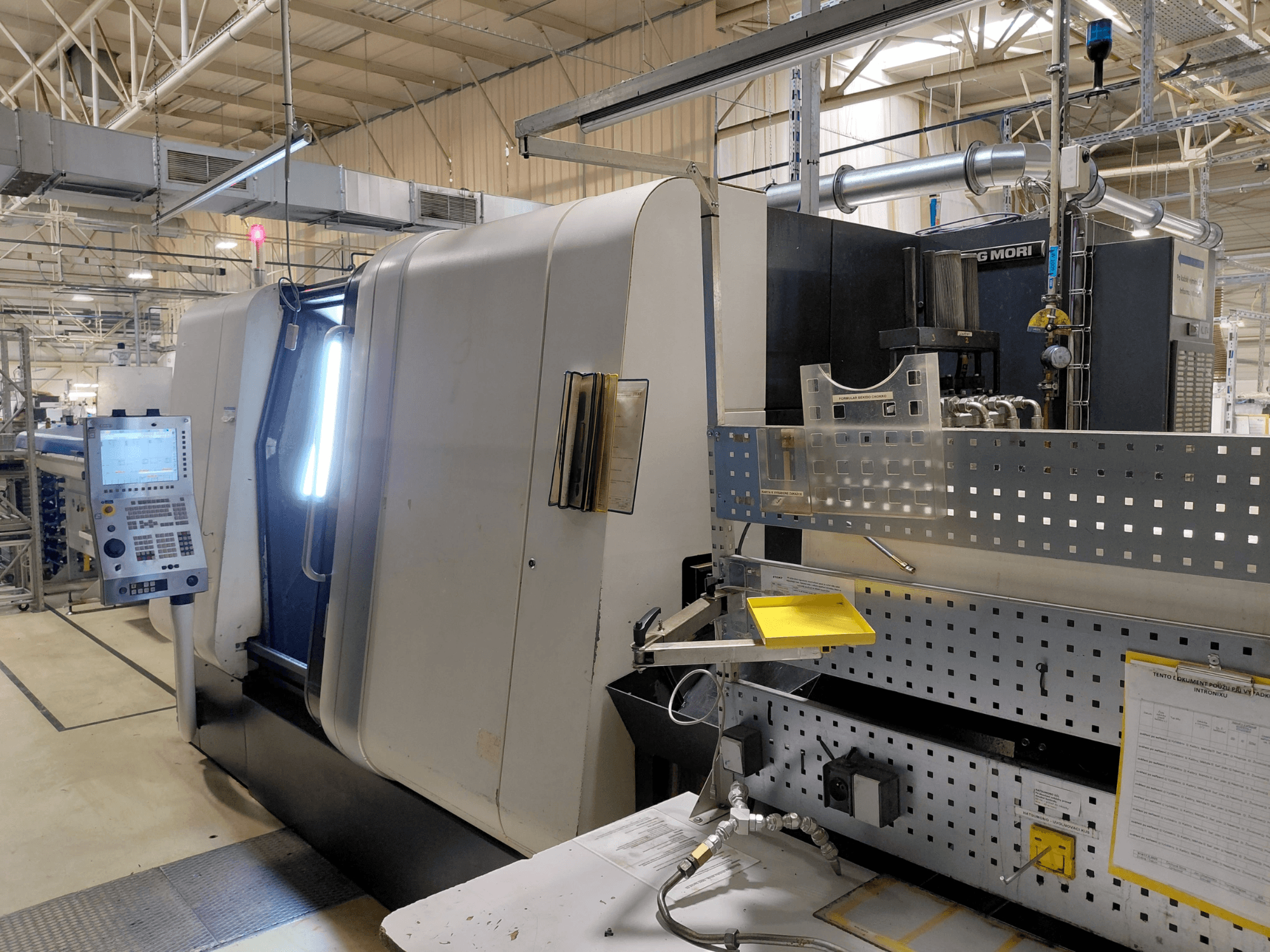

DMG MORI - Sprint 65 linearDE-TUR-DMG-2015-00002

• Totalt antal timmar: 64 274 h; Driftstimmar: 43 196 h

• Motspindel: 17 kW; maxhastighet 5 000 varv/min; maxstangdiameter 45 (65) mm

• CNC-styrda axlar:

  • X1: slaglängd 165 mm; snabbförflyttning 30 m/min; acceleration 5 m/s²

  • Z1: slaglängd 678 mm; snabbförflyttning 30 m/min; acceleration 5 m/s²

  • Y1: slaglängd 80 (+50/-30) mm; snabbförflyttning 30 m/min; acceleration 5 m/s²

  • X2: slaglängd 165 mm; snabbförflyttning 30 m/min; acceleration 5 m/s²

  • Z2: slaglängd 640 mm; snabb 30 m/min; acceleration 5 m/s²

  • W2: slaglängd 690 mm; snabbförflyttning 30 m/min; acceleration 5 m/s²

• Revolverhuvuden: 2; 12 drivna positioner per revolverhuvud; verktygssystem VDI 30; max. driven verktygshastighet 4000 rpm

• Kylmedelssystem: tank ca 650 l; pumpkapacitet per revolverhuvud 20 l/min; tryck 7 bar

• Strömförsörjning: 91 kVA

• Grundmaskinens konfiguration och funktioner:

  • Drivning för sliden 1 och 2 (alla 12 positioner)

  • C-axel för huvud- och motspindel

  • Y-axel för sliden 1

  • Rengöring av motspindelns spännhylsa med kylvätska

  • Mekanisk förberedelse för oljedimfilter

  • El- och programvarugränssnitt för stångladdare

  • Vinkelsynkronisering mellan huvud- och motspindel

  • Automatisk avstängning av maskinen

  • 2 extra på/av-utgångar (4 M-funktioner)

  • Stabil gängning

  • Styck- och tidsräknare

  • Programvara för polygonsvarvning (slid 1 och 2)

  • Konstant skärhastighet

  • Spiralformad interpolation (bild 1)

  • Spindelhastighetsreglering

  • Fyrdubbelt varningsljus

  • Kylningsanordning för elskåp

• Styralternativ:

  • System för övervakning av verktygsslitage (FANUC-monitor)

  • System för val av liknande verktyg (FANUC-monitor)

Tilläggsutrustning

• IEMCA MASTER 865 MP 43 L stångmatare

• Spåntransportör, bandtyp

• Anordning för avlastning av arbetsstycken inklusive band

• Huvudspindelns spännhylsa MPF 65/140 (utan axiell matning), max Ø 65 mm

• Manuell spännhylsväxlare SACO MPT65/140 och MPF65/140

• Motspindelchuck SMW 175-BBD, inkl. adapter

• 1 uppsättning mjuka backar för SMW 175-BBD

• Differentiellt klämtryck för motspindeln (två valbara tryck)

• Extern spolning av backar/spännhylsor med kylvätska på huvud- och motspindeln

• Olika nya reservdelar finns tillgängliga
