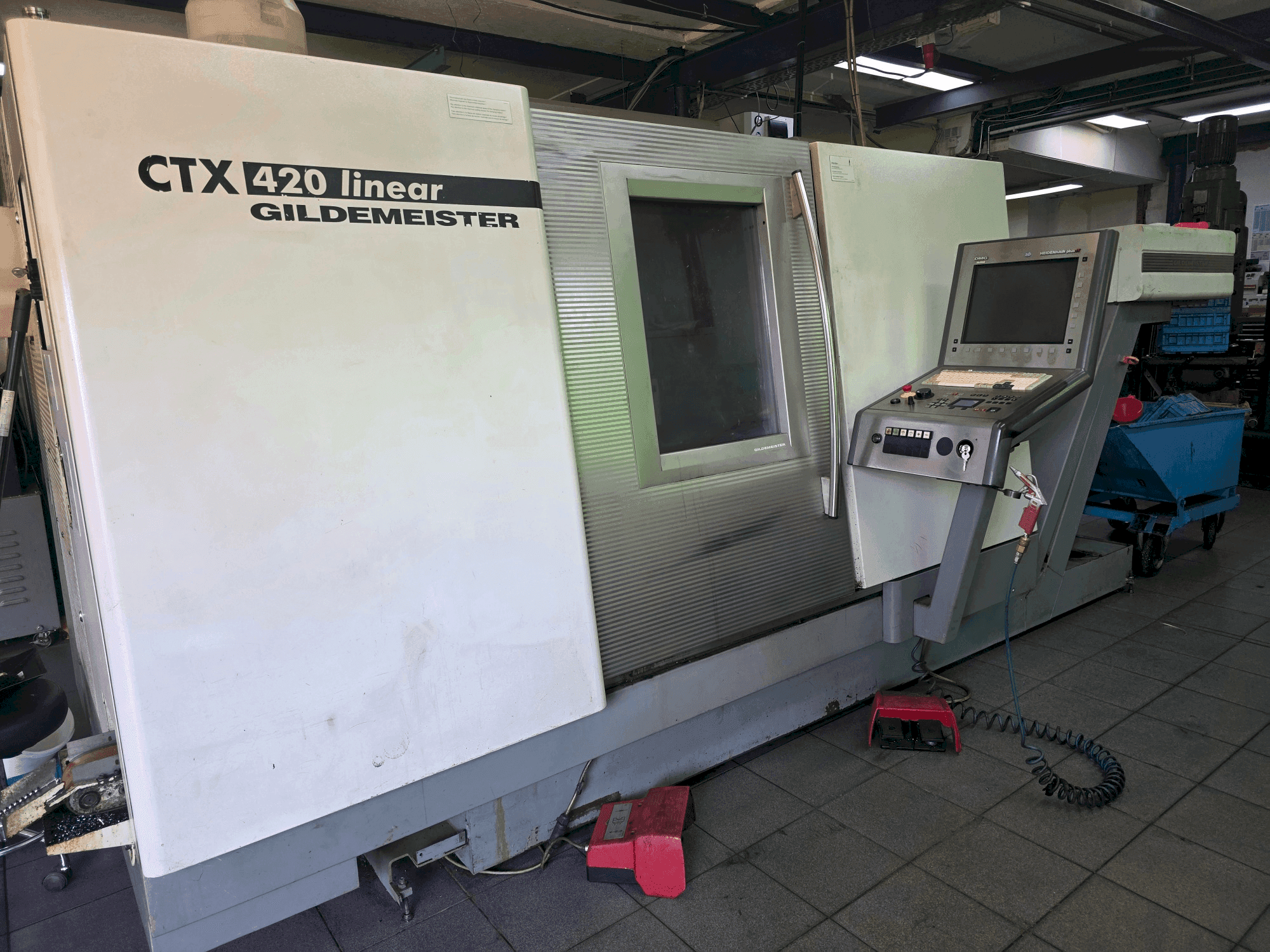

Gildemeister - CTX 420 linearDE-TUR-GIL-2008-00003

• C-axel

• Y-axel

• Delvis ihålig fastspänningsanordning

• Differentialtrycksspänning för huvudspindeln

• Uppsamlingsanordning för arbetsstycken, pneumatiskt manövrerad, med transportband, för delar d 65 mm x 200 mm långa

• Verktygsrevolver helt överhalad

• Bakre lager ingår

• Verktygsmätanordning i arbetsområdet, svänger automatiskt in (begränsningar: spännbackarna på spännanordningen får inte överstiga 280 mm)

• CNC-styrning: HEIDENHAIN Plus iT

• Fastspänning: Delvis ihålig spännanordning

• Stöd för: Bakdocka

• Tillstånd: Maskinen är helt klar för svarvning


Grundläggande tillägg och funktioner

• Styrningstillägg (B-A0111): TurnPlus styrtillägg för CTX 420/520 Linear 8

• Fastspänning av spindel (B-B0030): Differentialtrycksspänning för huvudspindeln 9

• Verktygsmätning (B-H2305): Verktygsmätare i arbetsområdet, automatiskt svängbar i 10 Obs: Svängningscirkeln för spännanordningens klämbackar får inte överstiga 280 mm när mätaren används11.

• Avskiljare för oljedimma (B-H2310): Avskiljare för oljedimma via mekaniskt industrifilter , $1500\ m^{3}/h$ 12

Paket för bearbetning av stångmaterial (B-E2302)

Detta paket består av: 13 - Ihålig spännanordning, Ø 68 mm 14 - Anordning för borttagning av arbetsstycke, pneumatiskt manövrerad, med transportband 15 För delar upp till: $\text{\O 65 mm}\tider\text{200 mm}$ långa 16 - Anslutning för stångmatare eller stångmagasin 17 - Signallampa 4-färgad 18

Tjänster och dokumentation

• Service av chuckanordning (B-Z0010): Montering/funktionstest av en (medföljande) kraftchuck på leveransanläggningen, eventuellt inklusive justering av chuckfläns19. Obs: Anslutningsstycke och eventuell nödvändig chuckfläns måste också tillhandahållas20.

Ytterligare utrustning

• Transportör för spånor

• Oljedimavskiljare via mekaniskt industrifilter, 1500 m³/h

• Bearbetning av paketstång G

• Signallampa 4-färg

• Ihålig fastspänningsanordning, Ø 68 mm

• Lyftbalk ingår

• 1 uppsättning maskindokumentation

Valfritt tillbehör:

• 10x AGW axiell

• 10x AGW radiell

• 39x hållare för borrstång

• 29x hållare för svarvstång

• 2x rullande verktyg

• 3x hållare för avkapningssvärd

• 1x Berg kraftchuck typ KH 200

• 93x backuppsättning för 3-backschuck
