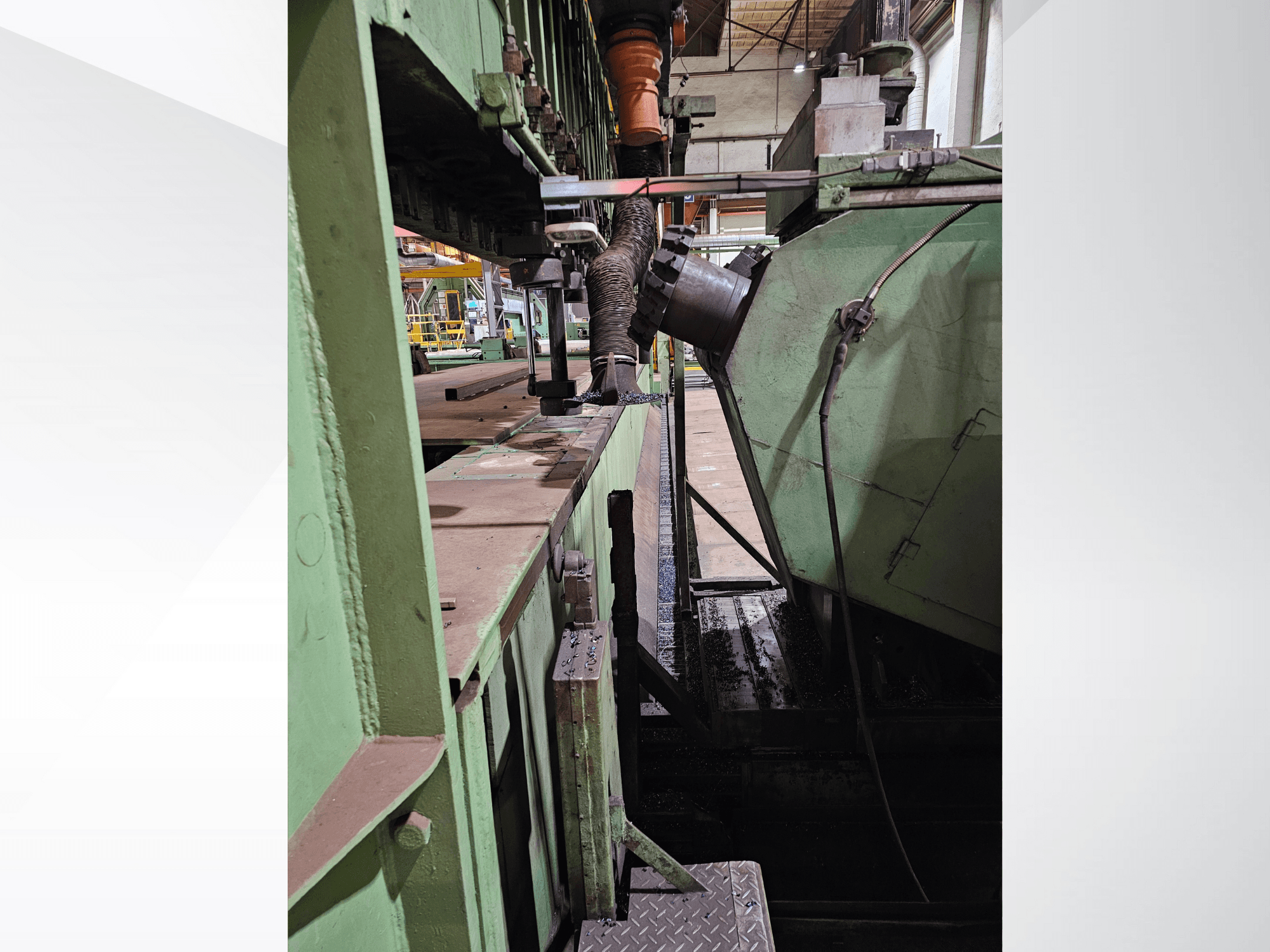

Denna 3-axliga GRABENER enkelsidiga kantfräsmaskin för plåt tillverkades 1984. Den har en kraftfull 50 kW DC-motor, spindelhastigheter på upp till 500 varv/min och ett maximalt vridmoment på 2.000 Nm. Maskinen har omfattande förflyttningsmöjligheter med 15.900 mm på x-axeln och snabbförflyttningshastigheter på upp till 8.000 mm/min. Idealisk för precisionsfräsning med ett svängområde på +/-45°. Kontakta oss för mer information om denna maskin.
Översikt
- märke: GRABENER
- år: 1984
- MODELL: Single-sided sheet metal edge milling machine
- tillämpningstyp: Andra plåtbearbetningsmaskiner
- Plats: Tyskland
- maskintyp: Plåtbearbetningsmaskin
Teknisk information - GRABENER Single-sided sheet metal edge milling machine
Mått
- Maskinvikt: 23000 kg
Rörelse
- Antal axlar: 3
- X-axelns rörelse: 15900 mm
- Y-axelns rörelse: 500 mm
- Z-axelns rörelse: 790 mm
Ytterligare information
Frässpindelns svängningsområde: ±45°
Spindel och verktyg
Frässpindelns drivkraft (DC-motor): 50 kW
Spindelns diameter vid främre lager: 160 mm
Invändig verktygshållare: ISO 50 (DIN 2079)
Utvändig verktygshållare: ISO 60
Verktygsspänning: manuell via M24 gängad stång
Hastigheter och vridmoment
Spindelvarvtal: steglöst, 2 intervall, 50-500 rpm
Område 1: 50-250 varv/min
Område 2: 100-500 varv/min
Stegvis ökning: 1:2
Område för konstant effekt: 160 varv/min
Max vridmoment för spindel: 2.000 Nm
Max. svänghastighet för spindel: 2°/sek
Matningar
Fräsmatning i X: 40-4.000 mm/min (steglöst inställbar)
Snabbförflyttning X: 8.000 mm/min
Justeringshastighet Y/Z: 20-500 mm/min (steglöst inställbar)
Snabbförflyttning Y/Z: 1.000 mm/min
Noggrannhet
Visnings-/positioneringsnoggrannhet (3 axlar): 0,1 mm
Elektrisk utrustning
Driftspänning: 380 V, 50 Hz
Styrspänning: 220 V
Avstånd och mått
Spännbord till indragen, horisontell spindelaxel: 500 mm
Kindstöd (golv) till spindelns centrum i vertikalt mittläge: 1.300 mm
Spännbord till centrum av stödstyrningen: 2.300 mm
Längd på kind och stödstyrning: 16.800 mm
*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
