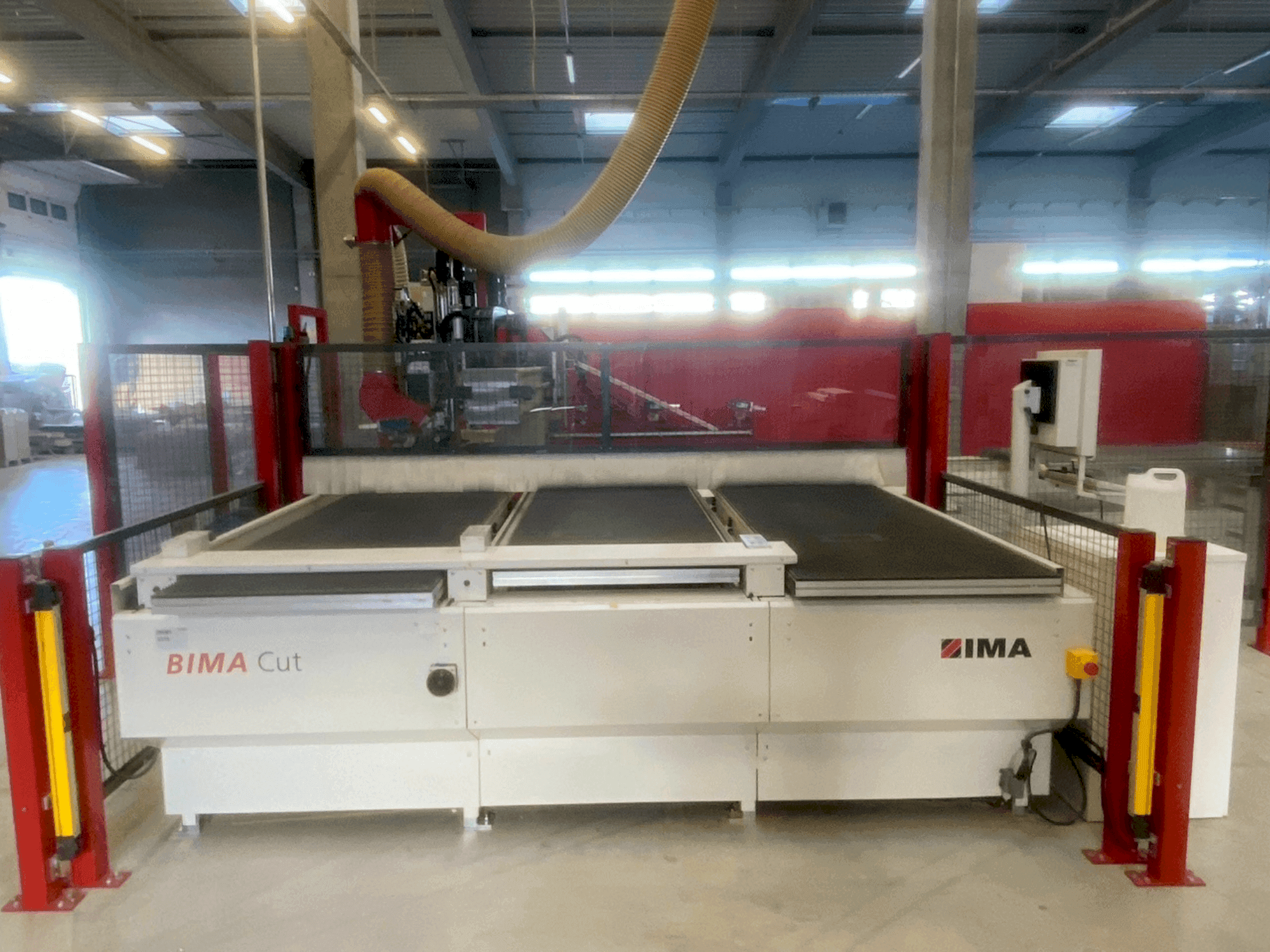

IMA - BIMA CUT 145/330PL-CNC-IMA-2014-00001

Maskinfördelar

Tekniska maskinfördelar

• Arbetsområde i x-axel: 3300 mm

• Arbetsområde i y-axeln: 1450 mm

• Vakuumspännsystem för fixering av arbetsstycket

• Verktygsmagasin med automatiskt verktygsbyte upp till 18 positioner

• Borrningskapacitet: 5 sidor - topp, X+, X-, Y+, Y-

• Sågenhet: för kapning och spårning i X- och Y-axlarna

Extra information

Sågklingans överhäng: 145 mm Sågens kaplängd: ca 330 mm

HBO horisontell fräsenhet: för riktningarna X+, X-, Y+, Y- (bekräftas inte om den fortfarande är installerad)

Automatiska positioneringsbalkar och sugkoppar för fastspänning av arbetsstycket

Automatiskt lastbord

Utmatningsbord för transportör

Vakuumtraverssystem för överföring av delar till transportörens utmatningsbord

Funktion för nestning av paneler: möjliggör kapning från stora paneler med samtidiga bearbetningsoperationer

Varje del skärs ut från panelen och sedan utförs fräsning, borrning och spårning automatiskt innan den överförs till utmatningsbordet

Automatiskt smörjsystem

Transportband för borttransport av spånor och skrot

Verktygsmagasin av skivtyp
