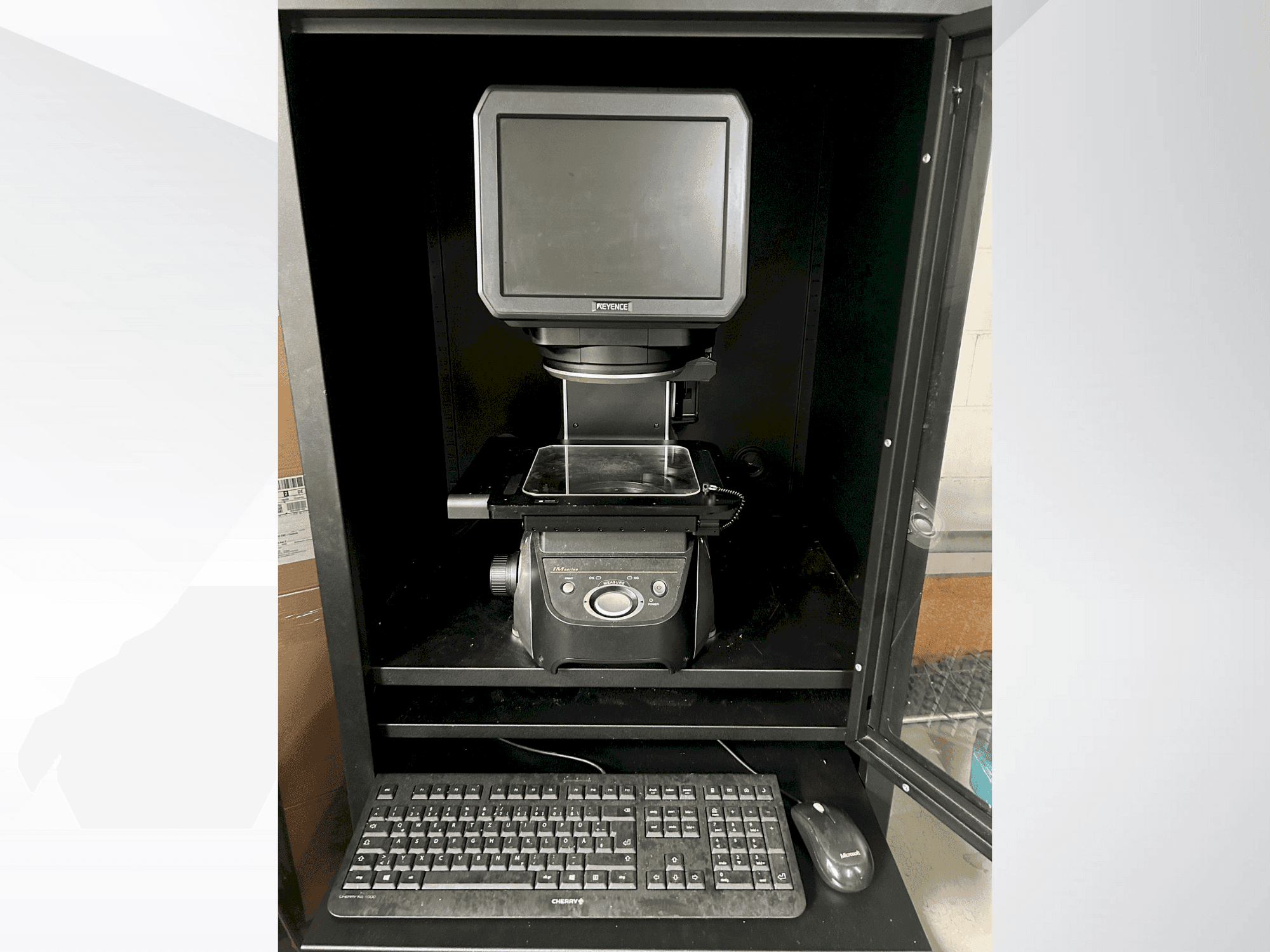

KEYENCE - IM 7020 DE-MEA-KEY-2018-00001

Ytterligare utrustning

• Optisk probmätning: Mätbart område: Diameter: Ø90 mm x 90 mm / Maxdjup: 30 mm / Probspetsdiameter: Ø3 mm / Kontaktkraft: 0,015 N / Repeterbarhet: ±2 mikrometer / Noggrannhet: ±(8 + 0,02L) mikrometer
• Externa anslutningar: Ingång: Spänningsfri ingång (kontakt eller beröringsfri) / Utgång: Photo-MOS-utgång, märkt för 24 V DC, 0,5 A
• Gränssnitt: LAN: RJ-45 (10BASE-T/100BASE-TX/1000BASE-T) / USB: USB 2.0 Typ-A (6 portar: 2 fram, 4 bak)
• Lagring: Hårddisk: 500 GB
• Belysningssystem: Genomlysning: Telecentrisk bakgrundsbelysning (grön LED) / Ringljus: Flervinkelbelysning med 4 segment (vit LED) / Plan riktningsbelysning (grön LED)
• XY-objektbord: Förflyttning: 100 mm x 100 mm (elektrisk) / Maxlastkapacitet: 5 kg / Z-objektbord: Förflyttning: 75 mm (elektrisk)
• Strömförsörjning: Spänning: 100–240 V AC, 50/60 Hz / Strömförbrukning: Max 430 VA

Maskinfördelar

Tekniska maskinfördelar

• Styrenhet: 31 kg, mäthuvud: 8 kg, märkhuvud: 31 kg
• Mäthuvud: bildsensor: monokrom cmos, 1", 6,6 megapixlar / skärm: 10,4" (xga: 1024 x 768) / linssystem: telecentrisk lins för bildbaserad mätning
• Mätområde: standardmätläge: 200 mm x 200 mm / precisionsmätläge: 125 mm x 125 mm
• Upplösning: 0,1 mikrometer
• Repeterbarhet: standardmätningsläge: utan scenrörelse: ±1 mikrogram / med scenrörelse: ±2 mikrogram
• Precisionsmätningsläge: utan scenrörelse: ±0,5 mikrogram / med scenrörelse: ±1,5 mikrogram
• Standardmätningsläge: utan scenrörelse: ±5 mikrogram / med scenrörelse: ±(7 + 0,02 l) mikrogram / (l = scenförskjutning i mm)
• Precisionsmätningsläge: utan scenrörelse: ±2 mikrogram / med scenrörelse: ±(4 + 0,02 l) mikrogram
