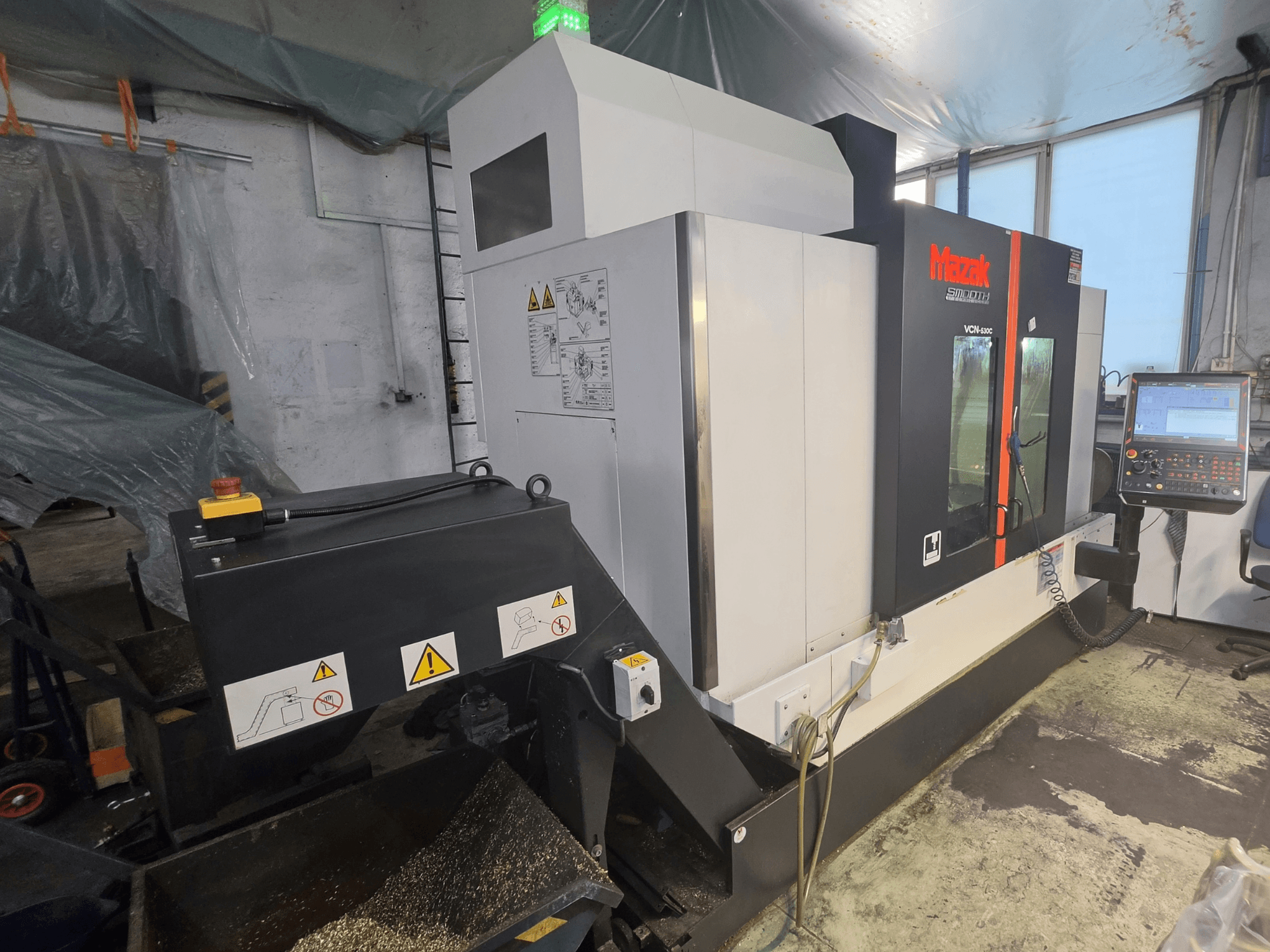

Mazak - MAZAK VCN-530CPL-MIL-MAZ-2020-00001

Arbetsområde och rörelseomfång

• Avstånd mellan bord och spindelnäsan: 150–660 mm

• Avstånd från pelarytan till spindelns centrum: 586 mm

Bord

• Mått: 1 300 × 550 mm

• T-spår: 5 × 18 mm; delning 100 mm

Spindel

• Drivning: Elektriskt vald tvåväxlad

• Spindellagrets hål: 70 mm

• Accelerationstid: 2,0 s

• Motoreffekt: 18,5 kW (5 min) / 11 kW (40 % ED) / 7,5 kW (S1)

Matningshastigheter

• Snabbförflyttning X/Y/Z: 42 m/min

• Skärmatning X/Y/Z: 1–42 000 mm/min

Automatisk verktygsväxlare

• Maximal verktygsdiameter: 80 mm (intilliggande verktyg) / 125 mm (intilliggande fack tomma)

• Maximal verktygslängd: 350 mm (från referenslinjen)

• Verktygsval: MAZATROL slumpmässigt minne, kortaste vägen

• Verktyg-till-verktyg-tid: 1,3 s

Kylvätske- och spånavledning

• Högtryckskylvätska genom spindeln: ca 15 kgf/cm² (~14,7 bar)

• Kylvätsketank: 250 L

• Kylvätskespolning av skydd

• Manuell tvättpistol

• Luftblåsning av arbetsstycken

• Förberedelse för dimavsugning

Styrfunktioner och förberedelse för avkänning

• Synkron gängning

• Maximal programstorlek: 8 MB

• G00 Slope Constant (optimering av snabbförflyttning)

• Förberedelse för Renishaw OMP60-arbetsstycksgivare

Maskinens mått

• Golvutrymme: 2 880 × 3 102 mm

Tilläggsutrustning

• Kitagawa NC-rotationsbord, MR250-serien (Typ: MR250RAE13)

  • Tillverkningsdatum: oktober 2020

  • Vikt: 85 kg

  • Mekanisk montering för MR250 ingår

• CROWTHER spåntransportör med band och gångjärn på vänster sida

• Extra belysning av arbetsområdet

• Trefärgad LED-signaltorn

• Manualer och säkerhetsetiketter på polska
