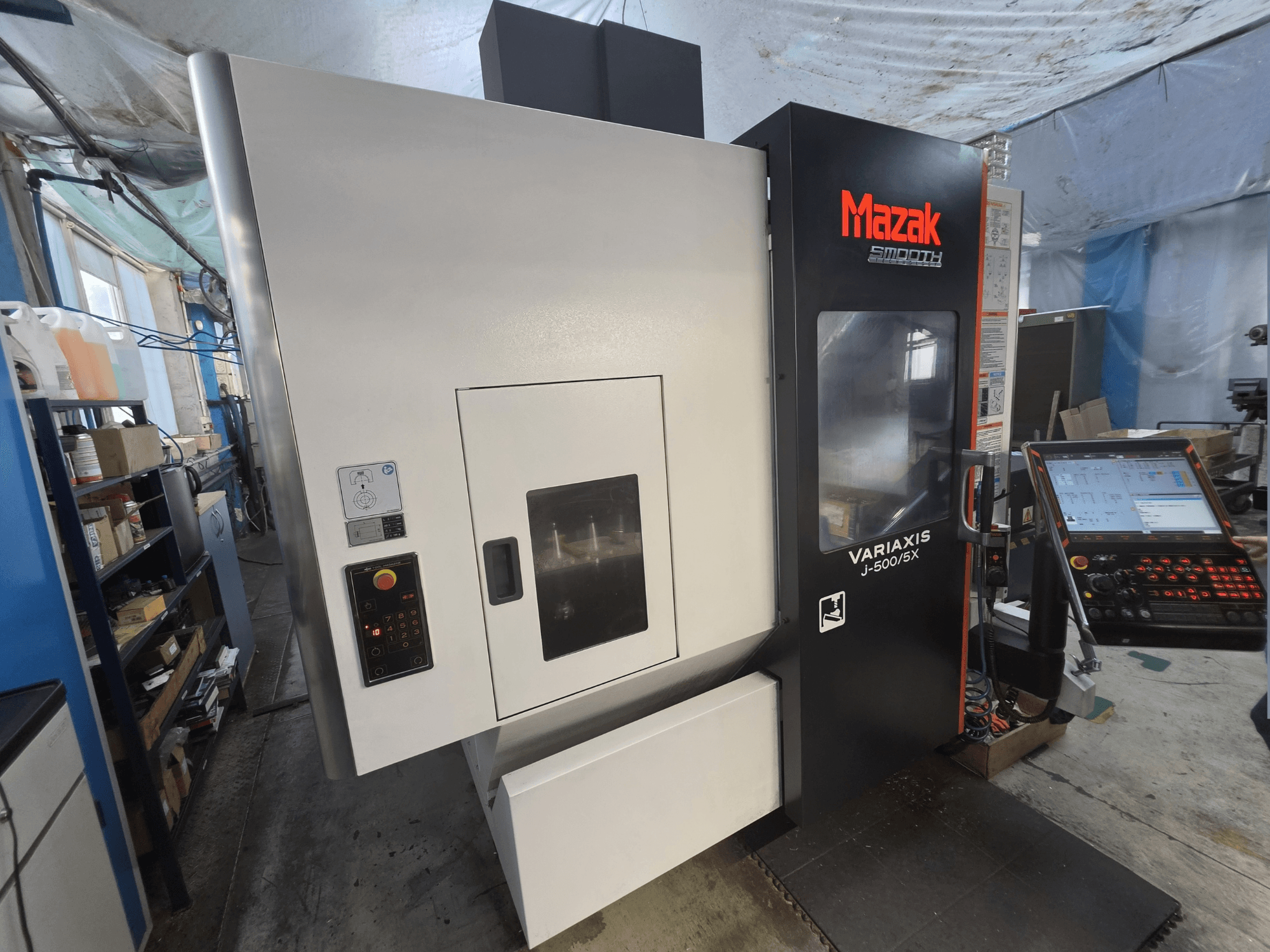

Mazak - VARIAXIS J-500/5XPL-MIL-MAZ-2022-00001

• CNC-styrning: MAZATROL SmoothX med 19-tums färgpekskärm

Arbetskapacitet och rörelseomfång

• A-axelns lutning: -120° till +30°

• C-axelns rotation: ±360°

• Indexeringssteg A/C: 0,0001°

• Snabbförflyttning X/Y/Z: 30 000 mm/min

• Maximal skärmatning X/Y/Z: 30 000 mm/min

• Indexeringstid för A-axeln: 0,6 s per 90°

• Indexeringstid för C-axeln: 0,55 s per 90° / 1,05 s per 180°

Bord och frirum

• Lutnings-/rotationsbord (A/C-axlar)

• Bordets storlek: 500 × 400 mm

• Bord med T-spår (enligt slutlig konfiguration)

• Avstånd från spindelns spets till bordets yta (bordet i horisontellt läge): 50–560 mm

• Avstånd från spindelns spets till bordets centrum (bordet i vertikalt läge): 40–550 mm

Spindel

• Spindelykkylare med 16 L kyloljetank

• Programmerbar spindelläge i steg om 1°

Verktygsmagasin och ATC

• ATC med återställningsfunktion; digital magasinvisning och extern manöverpanel

• Verktygsval: fasta adresser med automatisk val av kortaste vägen

• Dragskruv: Yamazaki ANSI

• Maximal verktygslängd: 300 mm

• Maximal verktygsdiameter med intilliggande verktyg: 90 mm

• Maximal verktygsdiameter med tomma intilliggande fickor: 130 mm

• Tid mellan spån: 6,20 s

Mätning och avkänning

• Renishaw RMP600 radiostyrd arbetsstycksprob

• MAZA-CHECK-system

• Automatisk mätning av verktygslängd och detektering av verktygsbrott

• G37 automatisk mätning av verktygslängd

• Absolut positioneringssystem

Kylvätske- och spånavledning

• Högtryckskylvätska genom verktyget: ca 15 kgf/cm² (≈14,7 bar), ca 35 L/min

• Kylvätsketank: 300 L

• Spolningssystem för kylvätska och manuell spolpistol

• Kylning för X/Y/Z-kulskruvar

• Luftblåsning av arbetsstycket

Styrsystem och programvara

• MAZATROL SmoothX CNC

• EIA/ISO-programmeringspaket

• Simultan 5-axlig styrning

• Tilläggspaket för 5-axlig bearbetning till SmoothX

• 3D-koordinatrotation

• Jämn synkron gängning

• G00-lutningskonstant (snabboptimering)

• Smidig omstart

• Lutande bearbetningsplan

• Omvänd tidsmatning

• Utökade arbetsförskjutningar: 300 par

• Variabla makron: 600 variabler

• Höghastighetsbearbetning och utjämning

• Geometrisk kompensation för roterande axlar

• Gränssnitt: USB, LAN, SD-kort

Konstruktion, säkerhet och övriga egenskaper

• Elektroniskt handhjul

• Signaltorn med tre färger

• Automatisk på-/avstängning och uppvärmning av maskinen

• Rullstyrda linjära ledningar

• Helt slutet hölje med övre lock; låst operatörsdörr

• Belysning av arbetsområdet

• Intelligent Safety Shield (ISS)

• CE-märkning

Tillval

• CROWTHER-spåntransportör med högerhängd rem (för stålbearbetning)

• GX500 dimutsugsenhet med anslutning för utsug

• Strömtransformator för den europeiska marknaden

• Installationssats för maskinen

• Manualer och säkerhetsetiketter på polska
