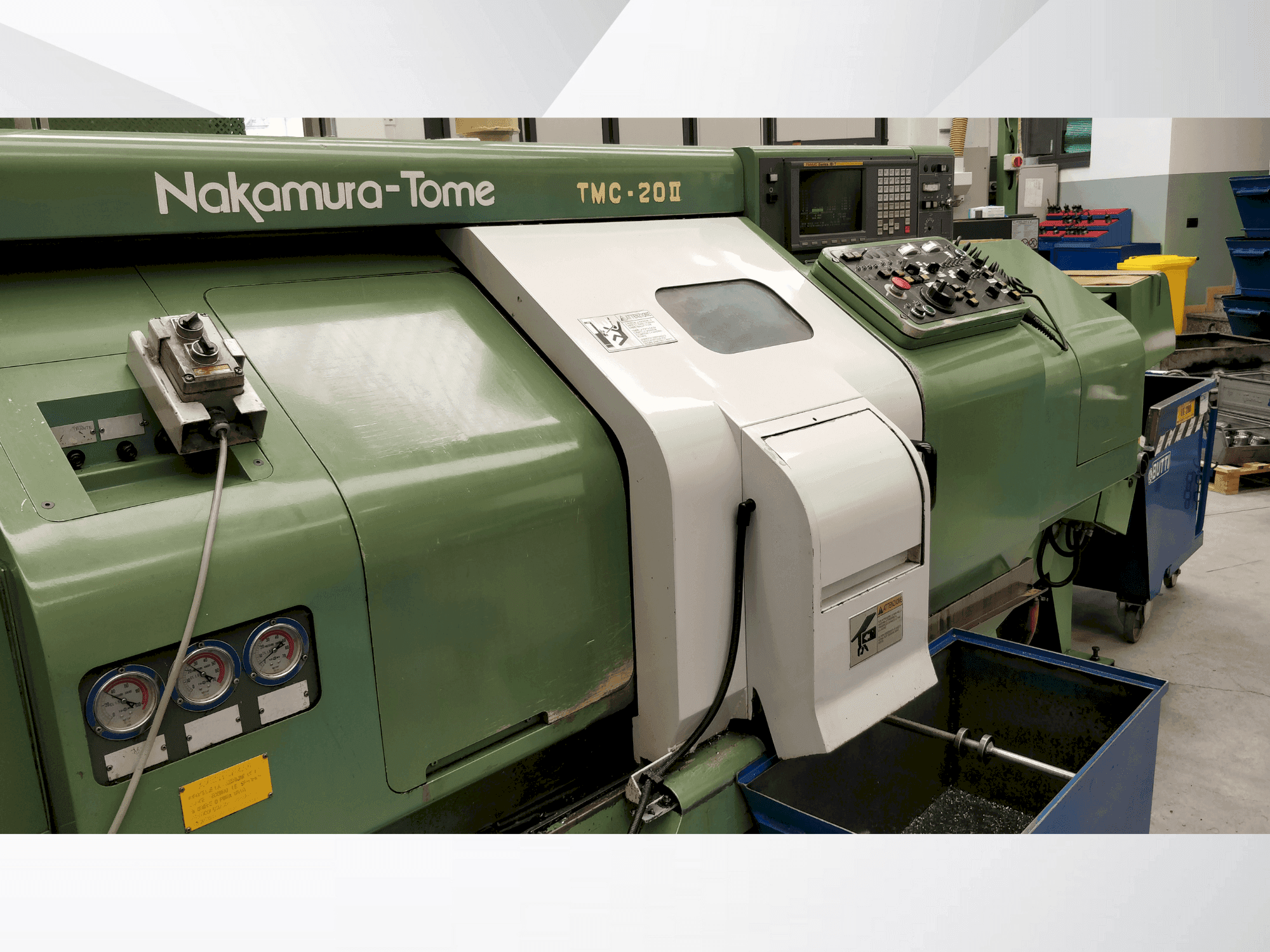

NAKAMURA-TOME - TMC20-IIIT-TUR-NAK-1995-00001

Maskinfördelar

Tekniska maskinfördelar

• Styrtyp: fanuc 18ta / antal styrbara axlar: 3 axlar (x, z, c) för tmc-20iim; 2 axlar (x, z) för tmc-20ii / programlagringskapacitet: 20 m (bandlängd) standard / antal registrerade program: 63 program / crt-display: 9" crt (monokrom) / i/o-funktion: rs232c
• Spindelnostyp: a2-5 / chuckstorlek: b / spindelborrning: 62 mm / huvudspindelmotor: ac 11/7 5 kw / spindelhastigheter: 45-4500 min⁻¹ / ihålig chuckcylinder är standard / främre lager innerdiameter: 90 mm / hål genom dragrör: 52 mm
• Revolverhuvudtyp: trumrevolver / antal verktyg: 10 / verktygsstorlek kvadratisk: 25 mm x 20 mm / verktygsstorlek rund: 32 mm, 25 mm / noggrann indexering: 0,2 sek/station / antal roterande verktyg: 10 / roterande verktygshastigheter: 30-3600 min⁻¹ / fräsmotor: ac 2,2/1,5 kw / de 10 valfria fräs-/borrstationerna drivs individuellt av en 2,2 kw motor
• X, z-axelns drivmotor: ac 0,9 kw (x), ac 1,8 kw (z) / x, z-axelns rörelse: 162,5 mm (x), 340 mm (z) / x, z-axelns snabbförflyttningshastighet: 16 m/min (x), 24 m/min (z) / borstlösa högresponsiga ac-servomotorer för x- och z-axlar
• Spindeldocksrörelse: 350 mm / snabbmatning: 24 m/min / spindelnostyp: a2-5 / chuckstorlek: 6" chuck / spindelborrning: 47 mm / andra spindelmotor: ac 5,5/3,7 kw / spindelhastigheter: 45-4500 min⁻¹
• Totala mått (lxbxh): 1933 mm × 1450 mm × 1825 mm / totala mått med andra spindel (lxbxh): 2905 mm × 1665 mm × 1825 mm / maskinvikt: 2700 kg; 3000 kg med andra spindel / kraftkälla: 26,5 kva
• Stångdiameter: 10–45 mm / stånglängd: 2,5 m, 3,0 m eller 4,0 m / spindelhastighet: 10000–3500 rpm / matningshastighet: 220 mm/sek / max. Matningskraft: 50 kg / restutmatning: bakre eller främre utmatningstyp
