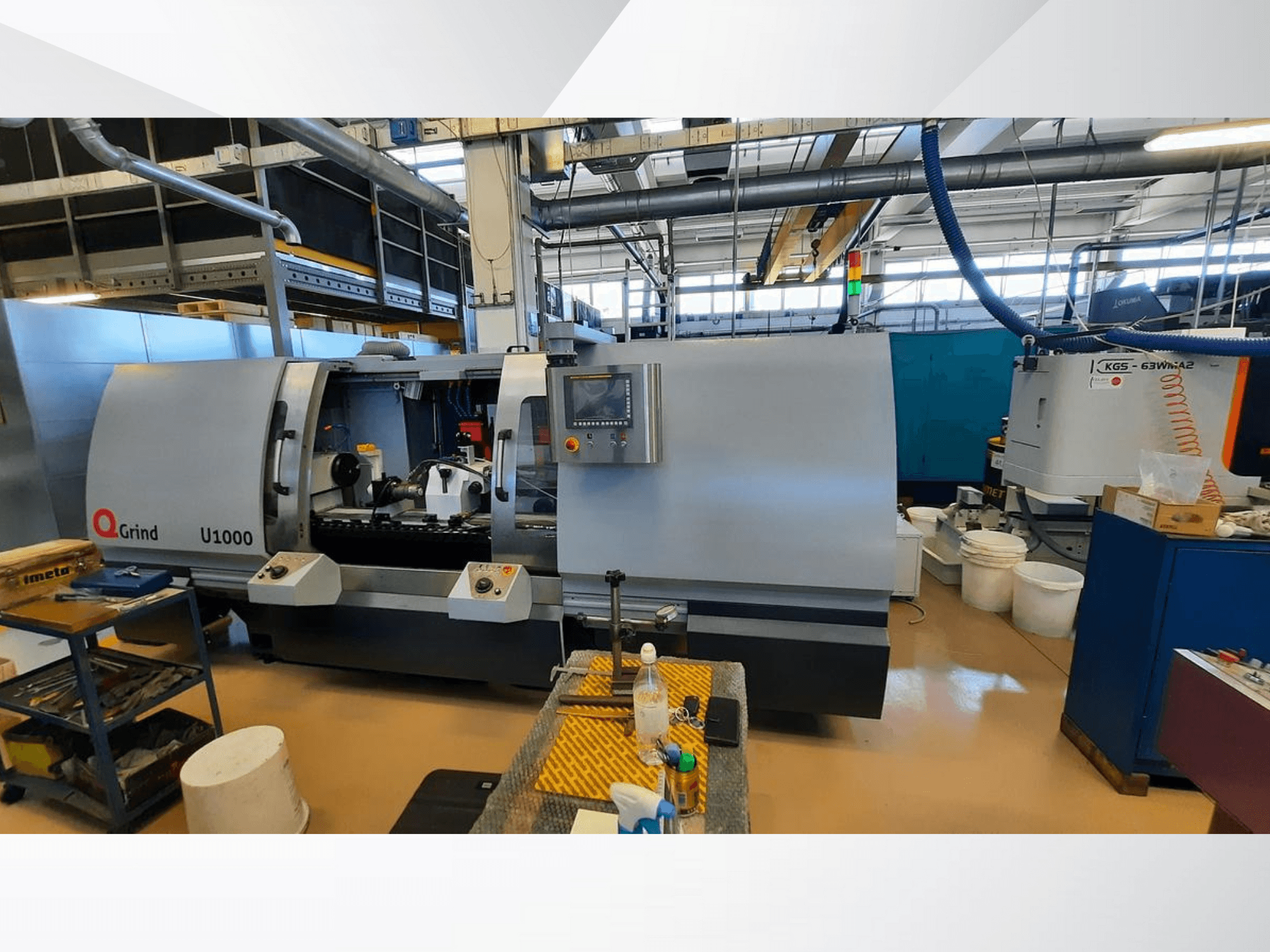

QGrind - QGRIND U1000IT-GRI-QGR-2012-00001

Max X-axelhastighet: 6 m/min

Max hastighet för Z-axeln: 10 m/min

Min inkrementell rörelse X/Z: 0,001 mm

Encoderupplösning X/Z: 0,0001 mm

Linjär skala för X-axeln: Heidenhain

Typ av styrning för Z-axel: V + skrapad plan

Typ av styrning för X-axeln: Linjär

B-axel servostyrd: Ja

Max diameter på arbetsstycket: 450 mm

Avstånd mellan centrum: 1000 mm

Max slipningslängd mellan centrumen: 800 mm

Max vikt på arbetsstycket mellan centralerna: 150 kg

Arbetsstyckets spindelkonus: MT5

Lutning av bordet: 2° medurs / 7,5° moturs

Hjulets periferihastighet: 35-45 m/s

Mått på vänster hjul: Ø455 × 50 × Ø127 mm

Mått på höger hjul: Ø355 × 38 × Ø127 mm

Avsmalning av dubbdocka: MT5

Slaglängd för dubbdocka: 50 mm

Manövrering av dubbdocka: Hydraulisk

Effekt på slipskivans motor: 4,5 kW

Arbetshuvudets hastighet: 5-400 RPM

Riktningsintervall för skiva: 35-190°

Max spindelhastighet för invändig slipning: 30000 VARV/MIN
