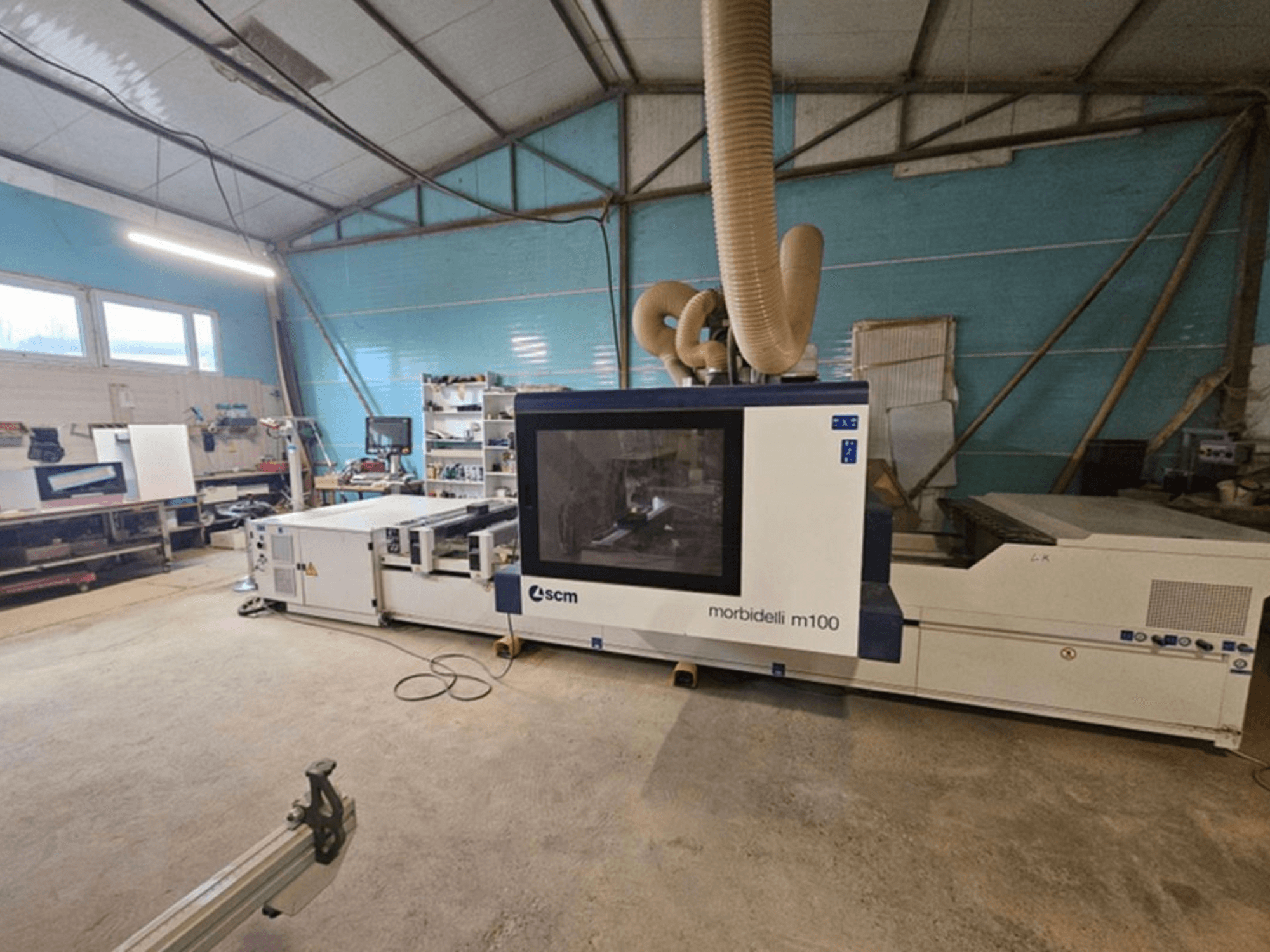

Detta 5-axliga CNC-bearbetningscenter av typen SCM Morbidelli M100 tillverkades 2019. Det har ett arbetsområde på 3110 mm i X-axeln och 1620 mm i Y-axeln och är utformat för hög produktivitet vid bearbetning av möbler och paneler. Maskinen har avancerade funktioner såsom 5-axlig fräsning, borrning och integrerad CAD-CAM-programvara. Om du är ute efter högkvalitativa panelförbearbetningsfunktioner bör du överväga SCM Morbidelli M100-maskinen som vi har till salu. Kontakta oss för mer information.
Översikt
- märke: SCM
- år: 2019
- MODELL: MORBIDELLI M 100
- tillämpningstyp: CNC-bearbetning
- Plats: Rumänien
- maskintyp: CNC-bearbetningscenter
Teknisk information - SCM MORBIDELLI M 100
Rörelse
- Antal axlar: 5
- X-axelns rörelse: 3110 mm
- Y-axelns rörelse: 1620 mm
- Z-axelns rörelse: 180 mm
Teknisk specifikation
- Spindelhastighet: 24000 RPM
Ytterligare information
År/användning: Inköpt 2019; ca 2 000 driftstimmar
Axlar/funktioner: 3/4/5-axlig bearbetning; borrning (vertikalt och horisontellt på 4 sidor), fräsning, spårfräsning, kantbearbetning; PRO-SPACE säkerhetssystem
Arbetsområde: X 3 110 mm; Y 1 620 mm; Z-genomgång 180 mm; Y-genomgång 1 900 mm; pendellängd 1 400 mm
Arbetsbord: TV FLEX 1600-arbetsbord, 6 rörliga stänger/stöd, 6 tvärstänger; standardpositioner för stängerna 6–12; längd på rörliga stänger 1 600 mm; 12 fasta vakuumkoppar (145 x 145 x 75 mm); förberedelse för 6 pneumatiska klämmor; 4 pneumatiska anordningar för lastning/stöd av paneler; 8 bakre anslag; 8 mellanliggande anslag; vänster sidoreferens + laser för formade detaljer
Konstruktion/rörelse: Svetsad stålram; linjära styrningar med återcirkulerande lager; X via rörliga stänger, Y via portalkran med kuggstång och kugghjul på båda sidor, Z via kulskruv; CNC-styrd positionering
Hastigheter: Max XY-vektorhastighet (PRO-SPACE) 56 m/min; borrspindlar upp till 8 000 rpm; elektrospindel upp till 24 000 rpm
Borraggregat: F23L-grupp med 13 vertikala spindlar (7R+6L), 10 horisontella spindlar (4+3 i X, 2 i Y); integrerad såg i X-riktningen, Ø 125 mm, 2,2 kW; 75 mm pneumatisk på/av-slaglängd; frekvensomriktare för programmerbar hastighet
Huvudspindel: Hiteco JQX 5-axlig elektrospindel, HSK F63, vätskekyld, keramiska lager; effektklass ~10 kW (S6 upp till ~15 kW), 24 000 varv/min
Verktygsväxlare: Bakre TRB 14 (14 positioner; 350 mm slaglängd; 115 mm delning; verktyg upp till Ø240 mm; totalt 70 kg); Framre FAST 14 (14 positioner; verktyg upp till Ø130 mm i utvalda fack; max 8 kg/verktyg; totalt 24 kg)
Styrsystem/programvara: Windows 7; 21,5-tums FHD-skärm; tangentbord/mus + maskinpanel; Maestro CNC CAD/CAM (parametrisk/grafisk programmering, DXF-import, ISO-grafik, simulering); TECPAD 7-tums mobil pekpanel; fjärrkontroll längs maskinen
Vakuum: Standardvakuumpump (maskinstandard); centraliserad automatisk smörjning
Anslutningar: Installerad effekt 23 + 28,5 kVA; tryckluft 450 NL/min; krav på dammutsugning 4 500 m³/h, 25 m/s, utlopp Ø250 mm; centraliserad/optimerad utsugning med justerbar transportör och grupperade utlopp
Säkerhet/standarder: PRO-SPACE-koncept (inga fotoceller fram/sidostaket enligt erbjudandet), CE-överensstämmelse, nödstopp och skyddade områden enligt EU-normer
Tilläggsutrustning
Extra vakuumpump: 1 x 90 m³/h
Extra hårdvarunyckel för Xilog/Maestro (USB)
*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
