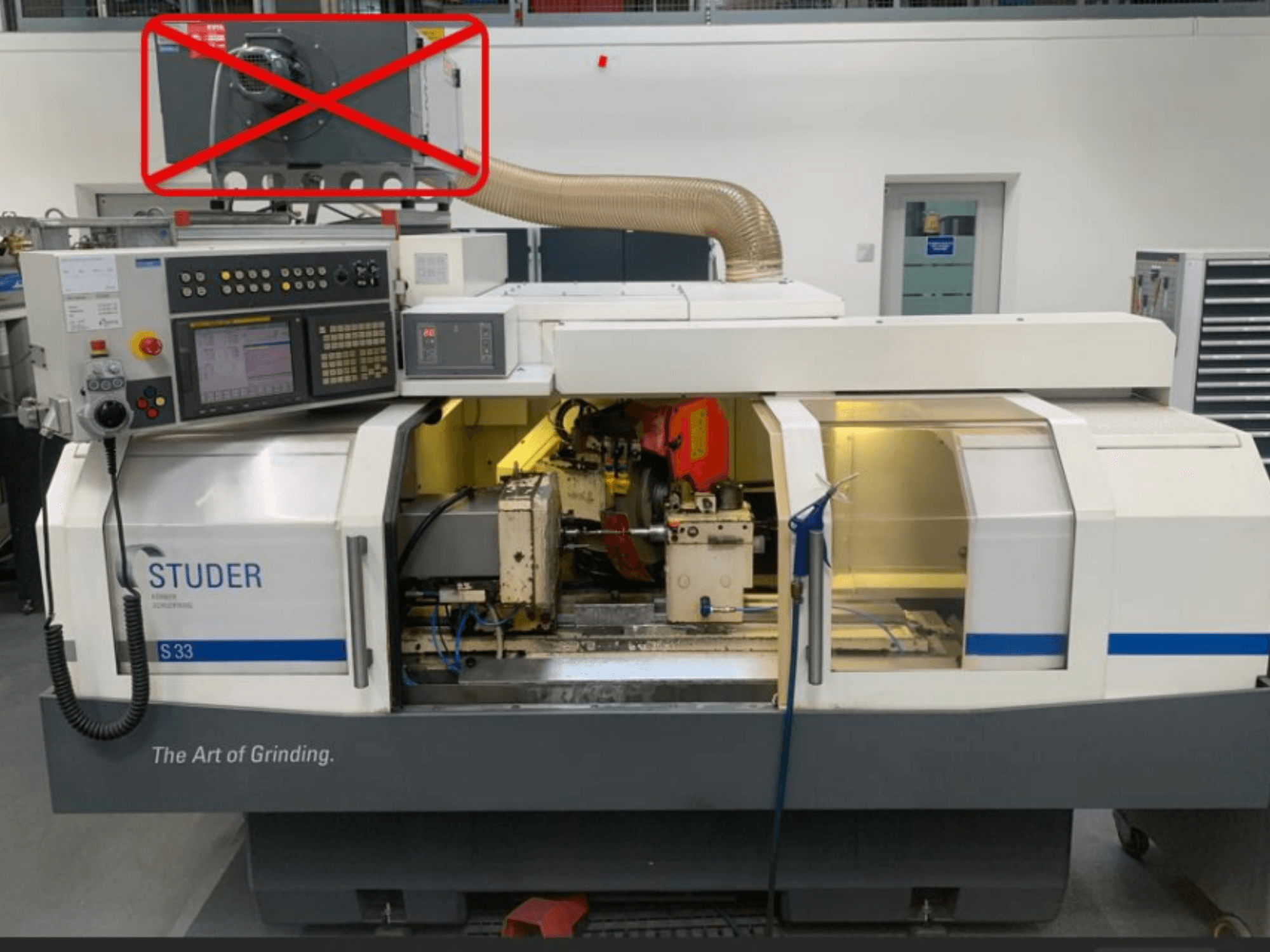

STUDER - S33DE-GRI-STU-2005-00001

• Ansökan: Prototypkonstruktion (inget skiftarbete)

• Drifttimmar: ca 24.000

• Styrning: FANUC 21i-TB

• Utsugningssystem ingår ej

• Årligt underhåll

• Centrumhöjd: 175 mm

• Centrumavstånd: 650 mm

• Stativ för maskin: Granitan S 103

• Slipskiva: 500 x 63 x 203 mm

• Linjärt mätsystem

• Spindelborrning: 30 mm

• Spindelhastighet för arbetsstycket: 1-1500 rpm

• Arbetsstyckets bord svängbart: 8.5°

• Steglöst inställbar avsmalningsvinkel (skala med steg om 1°)

• Slipskivans avpassning: radie, vinkel

• Elektriskt gränssnitt för roterande avverkning

• Elektronisk handratt

• Maximal periferihastighet: 50 m/s

• Konstant skärhastighet V

• Pneumatisk spindellyft

• Pneumatisk lyft av bakdocka

• Drivning av arbetsstycke: 1,6 kW AC-servomotor

• Pump för kylvätska: 100 l/min vid 2,5 bar

• Tillförsel av kylvätska via arbetsstyckets spindel

• Omställningstid invändig/utvändig slipning: 10 sek

• Övergång radie/chamfer/cylinder

• Spindel för invändig slipning: 1-20.000 varv/min

• Fotpedal för förflyttning med öppen dörr

Extra utrustning

• Anordning för borttagning av dubbdocka (ingår)

• PCD-dressningsplatta R 0,5

• Dynamisk balanseringsanordning med balanseringssensorer

• Detektering av slipning

• Marposs sondinsats
