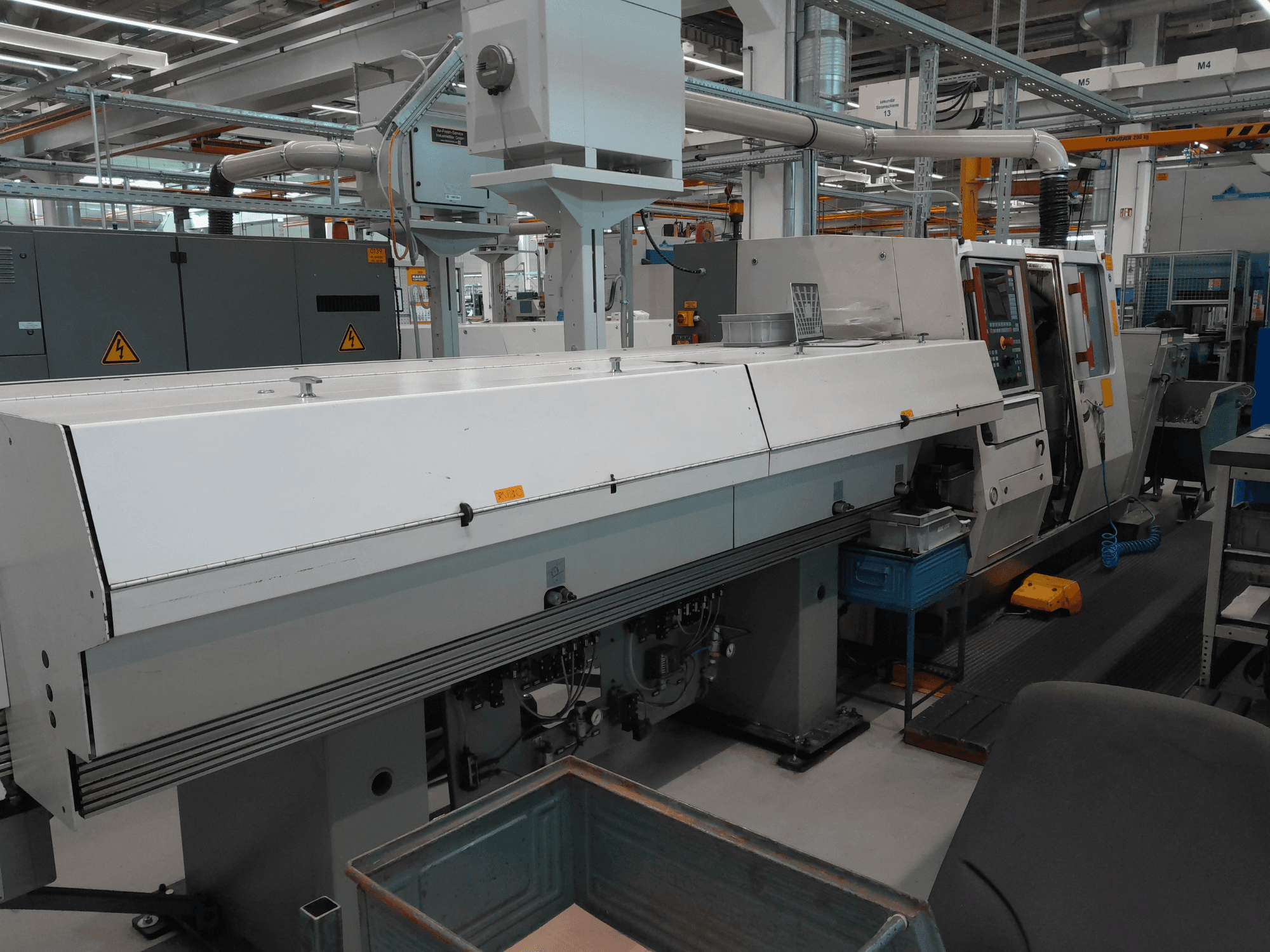

TRAUB - TNA 300DE-TUR-TRA-2000-00003

• Spindelborrning / maskinkapacitet: 65 mm

• Installerat 185E spännhylssystem kapacitet: max. 60 mm spänndiameter

• Maskinversion: utan dubbdocka

• Grundkonfiguration: ingår

• Hydraulisk ihålig spänncylinder: ingår

• Högtryckssystem för kylvätska: 12 bar / 3 bar

• Styrningssystem: TX8H, 32-bitars teknik; processor senaste generationen (vid byggtillfället); parameterdata på diskett

• Axlar/funktioner:

  • C-axel: ingår (numeriskt styrd spindelpositionering och svarvaxel)

  • Y-axel: ingår inte

  • Drivna verktyg: ingår; effekt 4 kW

• Övervakning och säkerhet:

  • Övervakning av verktygsbrott: ingår

  • Övervakning av verktygsslitage: ingår

  • Automatisk avstängning av drivenheten efter materialets slut: valbart via parameter

  • Felmeddelande via parameter: valbart

  • Skyddslock för styrskenan: ingår

• Arbetsuppspänning:

  • Spännsystem för spännhylsor: ROHM

  • Kompatibilitet med spännhylsessystem:

    • DIN 6343 storlek 48, max diameter 42 mm

    • Rubberflex serie 52 kompatibel

    • Rubberflex serie 36 kompatibel

    • Fahrion spännhylsa FM 1149 MB kompatibel

    • Fahrion spännhylsa FM 1148 MB kompatibel

• Elektrisk utrustning:

  • Elektriskt system enligt: VDE / EN 60204

  • Driftspänning: 400 V / 50 Hz

  • Tillbehörsspänning: 230 V / 50 Hz

  • Styrspänning: 24 V DC

  • Multispänningstransformator: 460 / 400 / 380 / 220 / 200 V

• EMC: ÖVERENSSTÄMMELSE

  • Överensstämmelse: industriell klass A

  • Standarder: EN 50081 / EN 50082 / EN 55011 / EN 55022

• Maskinstandarder: DIN EN 292; DIN EN 294; DIN EN 418; DIN EN 60204-1

• Pneumatiskt system: Mannesmann Rexroth ISO

Ytterligare utrustning

• Spåntransportör: ingår

• Anordning för borttagning av arbetsstycken: ingår; via transportör, utmatning på vänster sida

• Förberedelse för stångmatare: ingår

• Stångmatare: TRAUB DNH 61-3000 (automatisk)

  • Matning: teleskopiskt påskjutningssystem

  • Stångformer: rund / sexkantig / fyrkantig

  • Maximal stånglängd: 3200 mm

  • Maximal stångdiameter (långa stänger): 63 mm

  • Maximal stångdiameter (korta bitar): 65 mm

  • Automatiskt stångbyte: ingår

  • Borttagning av reststycke: framåt

  • Central justering av stångdiametern: ingår

  • Steglös justering av matningskraften: ingår

  • Central magasinjustering: ingår

  • Ingen ändring av styrkanalen krävs

  • Ingen förändring av spännhylsan krävs

  • Korta restbitar möjliga

  • Tvärgående lastningssystem

  • Transportvikt: ca 2100 kg
