TRUMPF - Automated Sheet Metal Production SystemPL-OTH-TRU-2022-00001

• Lagringssystem: STOPA Compact II

  • Typ: Automatiserat lagringssystem för plåt med kaotisk lagerhantering

  • Lagringshöjd: 7 900 mm

  • Plåtformat: 3 050 x 1 525 mm

  • Maximal belastning per lagringsplats: 3 000 kg

  • Antal lagringsplatser: 266

  • Total lagringskapacitet: 798 t

  • Konfiguration: 8 sektioner/torn, upp till 37 lagringsnivåer per sektion

  • Pallformat: GF 3 050 x 1 525 x 90 mm

  • Palltyper: SPO, SPMgl

  • Lastningshöjder: 185 / 275 / 460 mm

  • Funktioner: Automatisk materiallagring och -hämtning; automatisk materialtillförsel till anslutna produktionsceller; lagringsgränssnitt för integrerade produktionsmaskiner

• Lagringsstyrning

  • Serveroperativsystem: Windows Server 2022

  • Central lagringshantering och automatiserad materialflödeshantering

  • Integration med TRUMPF-produktionsutrustning

• Anslutna produktionsceller

  • TRUMPF TruLaser 5030 fiber (L76)

    • Maskintyp: CNC-styrd 2D-fiberlaserskärmaskin

    • Arbetsområde: 3 000 x 1 500 mm

    • Laserkälla: TruDisk 6001, 6 000 W

    • CNC-styrning: Siemens SINUMERIK 840D sl

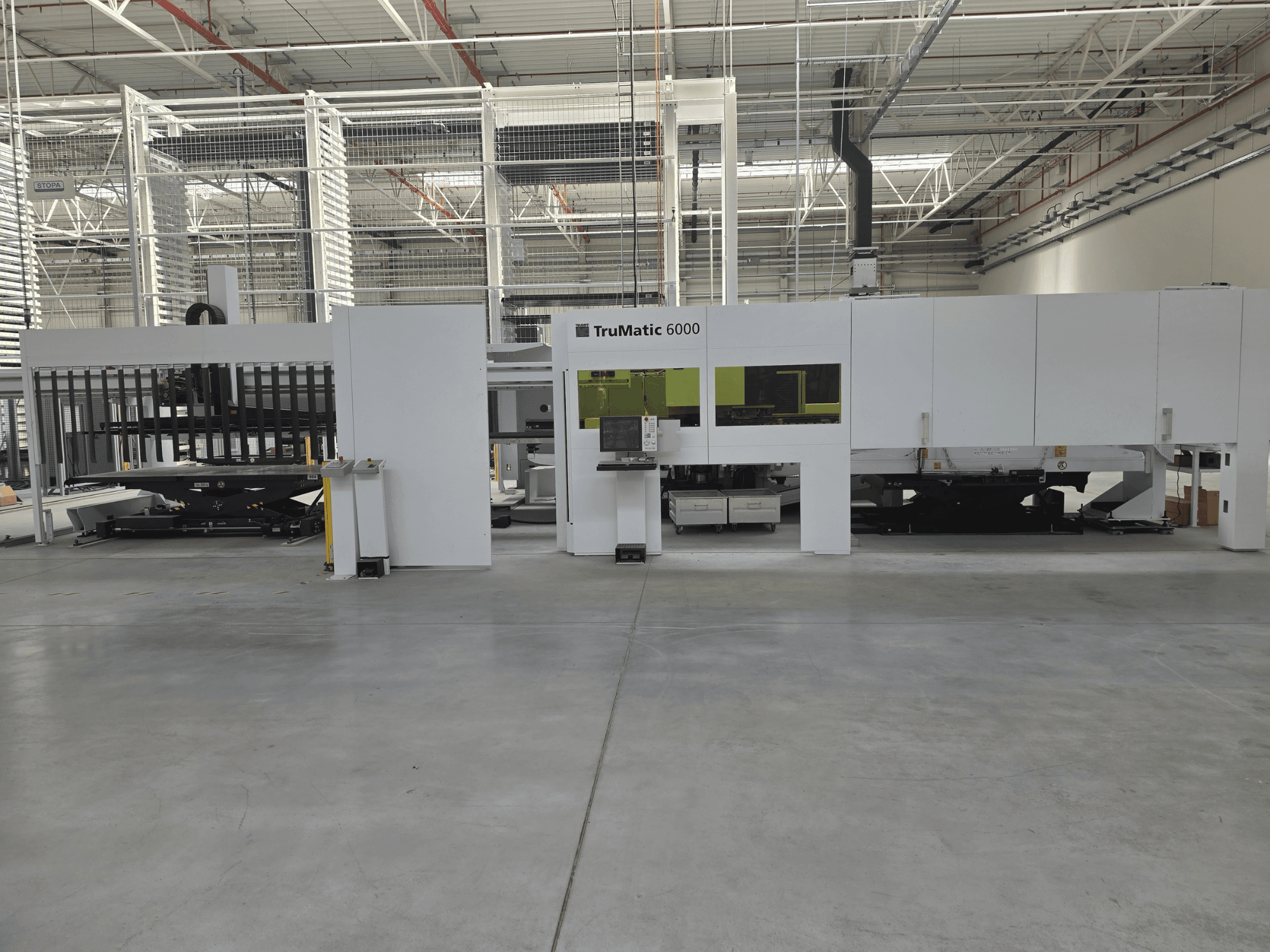

  • TRUMPF TruMatic 6000 fiber

    • Maskintyp: Kombinerad CNC-stans- och fiberlaserskärmaskin

    • Arbetsområde: 3 050 x 1 550 mm

    • Laserkälla: TruDisk 3001, 3 000 W

    • Maximal stanskraft: 180 kN

    • Linjärt verktygsmagasin: 25 positioner

  • TRUMPF TruBend Center 7030 (B34) – Cell 1

    • Maskintyp: Automatisk plåtbockningscentral

    • Maximal bockningslängd: 3 123 mm

    • Maximal tjocklek: konstruktionsstål 3,0 mm; rostfritt stål 2,2 mm; aluminium 4,0 mm

    • Maximal lådhöjd: 220 mm

  • TRUMPF TruBend Center 7030 (B34) – Cell 2

    • Samma specifikationer som cell 1

• Systemfunktioner (sammanfattning)

  • Central automatiserad in- och utlagring av råplåt

  • Automatisk materialtillförsel till anslutna laser-, stans-laser- och plåtbockningsceller

  • Automatisk överföring mellan lagrings- och produktionsstationer

  • Centraliserad hantering av plåt med hög kapacitet

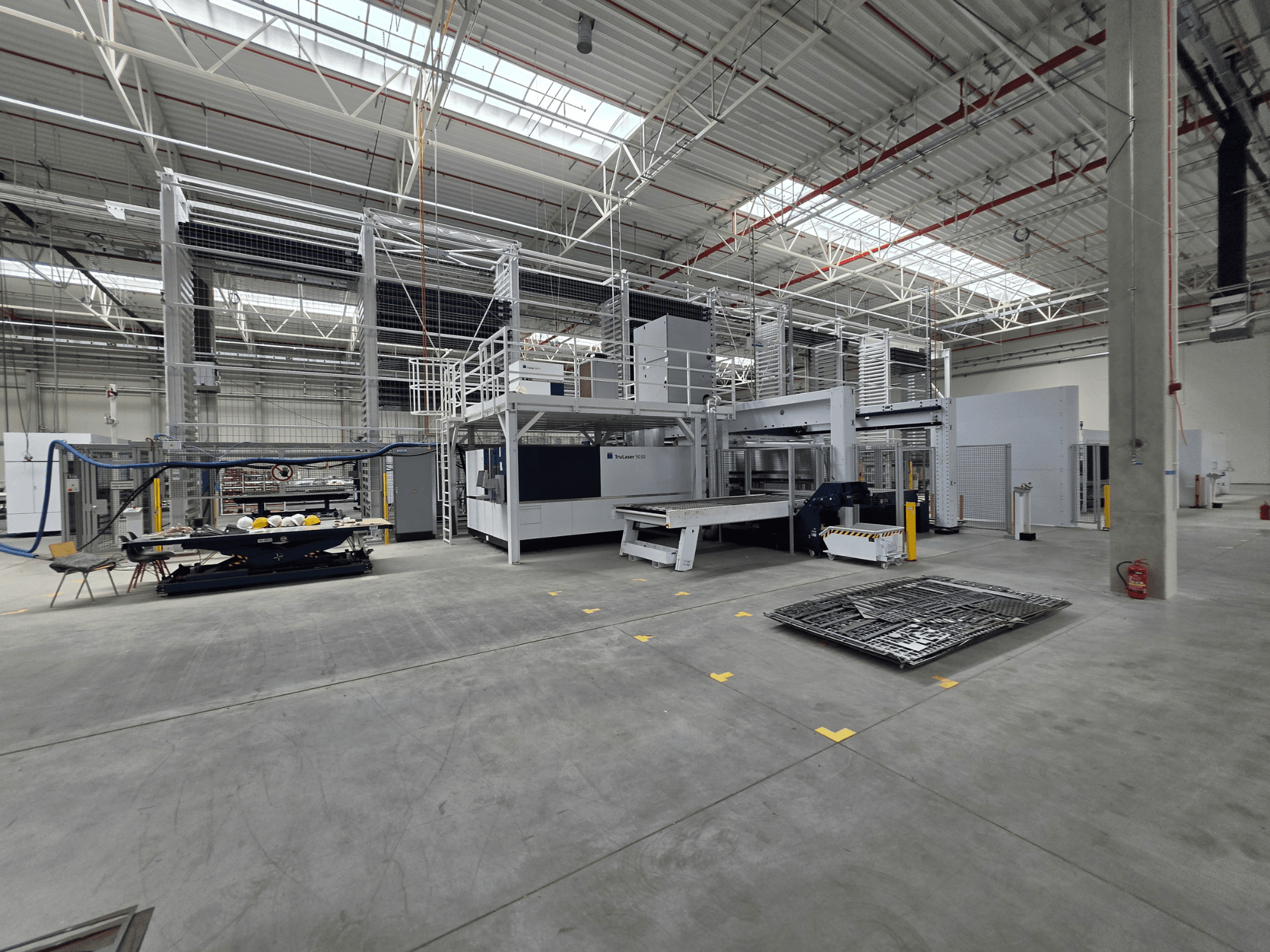

• Huvudkonfiguration

  • 1 x STOPA Compact II automatiserat lagringssystem för plåt

  • 1 x TRUMPF TruLaser 5030 fiber 2D-laserskärningscell

  • 1 x TRUMPF TruMatic 6000 fiber – stans- och laserskärningscell

  • 2 st. TRUMPF TruBend Center 7030 automatiska plåtbockningsceller

Tilläggsutrustning

• För TRUMPF TruLaser 5030 fiber (L76)

  • Automatisk pallväxlare

  • LiftMaster Compact 1530 (automatisk lastning och lossning)

  • STOPA-lagringsanslutning/gränssnitt

• För TRUMPF TruMatic 6000 fiber

  • SheetMaster 3000 x 1500 mm (automatisk plåthantering)

  • GripMaster 3000 x 1500 mm

  • Integration/gränssnitt för lagringssystem

• För TRUMPF TruBend Center 7030 (båda cellerna)

  • 2-axlig detaljmanipulator

  • 5-axlig bakre anslag

  • Roterande manipulator

  • ToolMaster Bend

  • Automatisk in- och urlastning

  • Lagringsgränssnitt

• Systemomfattande

  • Central lagringshanteringsserver (Windows Server 2022)
