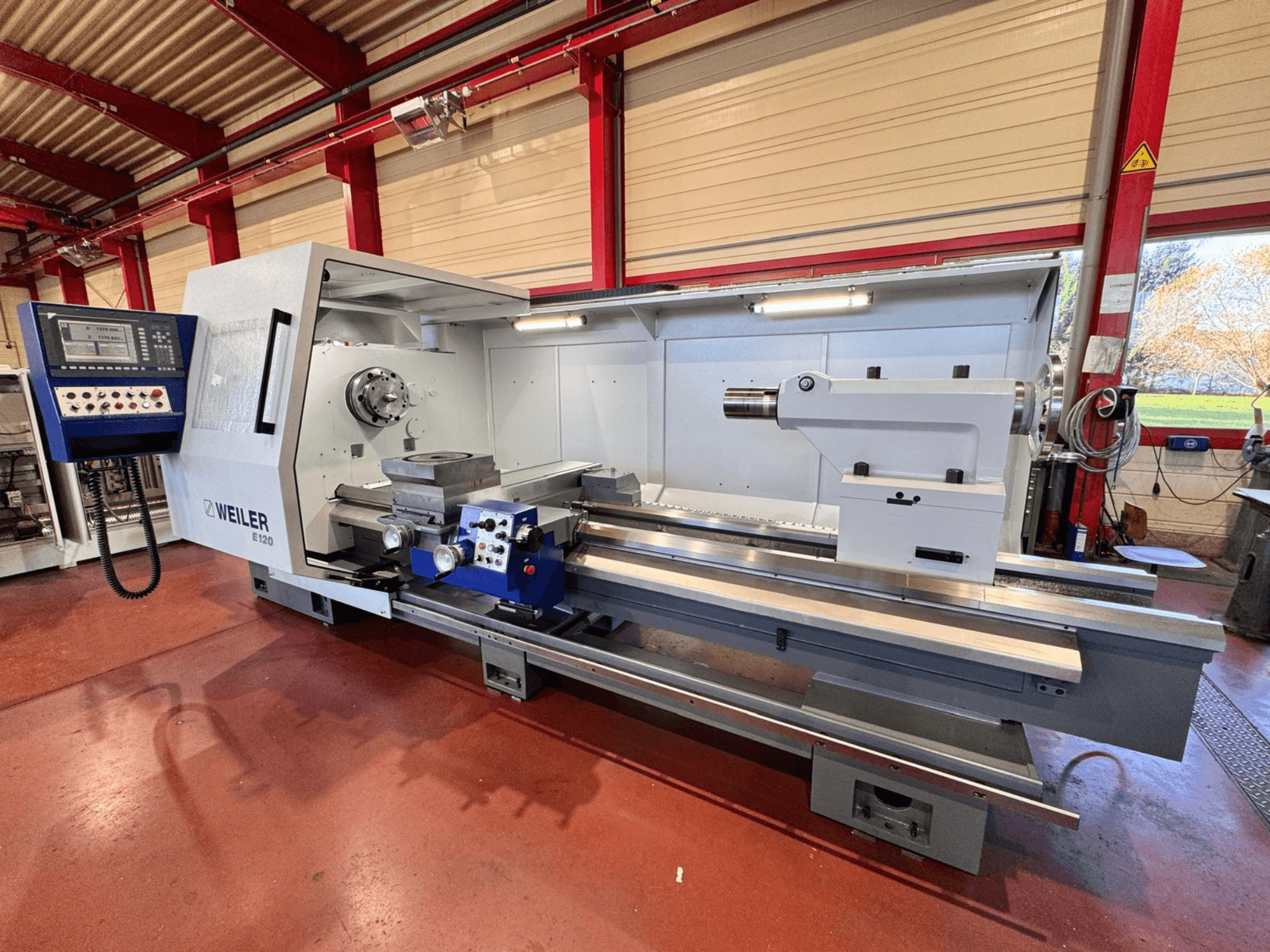

Weiler - E120x3000DE-TUR-WEI-2001-00002

• Arbetsområde:

  • Centrumavstånd: 3000 mm

  • Centrumhöjd: 600 mm

  • Svängdiameter över säng: 1200 mm

  • Svängdiameter över tvärslits: 830 mm

  • Tvärslidens rörelse: 590 mm

  • Sängglidarens styrlängd: 860 mm

  • Tvärsnitt svarvverktyg (H x B): 40 x 40 mm

  • Verktygshållare: Parat storlek 4

• Svarvande spindel:

  • Spindelhuvud DIN 55027 / 55026, storlek 15

  • Spindelborrning: 165 mm

  • Huvudspindelns avsmalning: metrisk 171

• Huvuddrivning:

  • Drivkraft (60% / 100% ED): 45 / 37 kW

  • Max. vridmoment för spindel: 8000 Nm

  • Varvtalsintervall växel steg 1: 1-280 rpm

  • Varvtalsintervall växel steg 2: 4-900 rpm

• Bakstycke:

  • Pinoldiameter: 140 mm

  • Slaglängd på pinol: 300 mm

  • Pinolens invändiga avsmalning: MK 6

• Maskinens mått och vikt:

  • Totallängd: 5400 mm (utan spåntransportör), 6535 mm (med spåntransportör)

  • Total bredd: 2600 mm

  • Total höjd: 2120 mm

  • Maskinens vikt: 11.500 kg

• Översynstjänster:

  • Härdning och slipning av alla bäddstyrningar

  • Slipning av styrningar för dubbdocka

  • Översyn av hela säng- och tvärslitsaggregatet (slipning/skrapning av alla styrskenor)

  • Förnyelse av bäddslidens glidbeläggning

  • Förnyelse eller relining av kilspår och bottenstyrningar

  • Förnyelse av alla torkare

  • Byte av alla remmar

  • Översyn av huvudspindelenheten i spindeldockan

  • Förnyelse av X-axeln inklusive lager

  • Förnyelse av Z-axeln inklusive lager

  • Översyn av pinolen i dubbdockan (MK 6 konisk efterslipning), byte av spindel och mutter

  • Justering av verktygssystemet

  • Byte av huvudspindelns motor

  • Kontroll av hjälpmotorerna (X- och Z-axel)

  • Översyn av befintliga säkerhetsanordningar (glidande huv/käkskydd)

  • Byte av alla vrid-, vipp- och gränslägesbrytare

  • Byte av spindel- och handhjulskodare

  • Byte av rörliga kablar och kylvätskeslangar i arbetsområdet

  • Byte av den centrala smörjningsenheten

  • Förnyelse av energikedjorna

  • Målning enligt specifikation (standard texturerad basalt och ljusgrå)

  • Montering och geometrisk inspektion av maskinen enligt DIN 8605

Ytterligare utrustning

• 1x begagnad svarvchuck Ø630 mm med olika käftar

• 1x begagnad frontplatta Ø1100

• 1x begagnad stödbänk, max. Ø300

• 1x begagnad spåntransportör
