Weiler - E50x2000DE-TUR-WEI-2008-00001

• Styrsystem: Weiler D3 med Siemens Sinumerik 810D

• Centrumavstånd: 2000 mm

• Centrumhöjd: 280 mm

• Svängning över säng: 570 mm

• Svängning över tvärslits: 340 mm

• Tvärslidens rörelse: 340 mm

• Sängglidarens styrlängd: 560 mm

• Spindelhuvud: DIN 55025, storlek 8

• Spindelborrning: 83 mm

• Huvudspindel invändig avsmalning: Metrisk 90

• Huvuddrivenhetens effekt: 20 kW (60 % intermittens); 17 kW (100 % intermittens)

• Maximalt vridmoment för spindeln: 1600 Nm

• Varvtalsområde:

  • Växelsteg 1: 1-625 varv/min

  • Växelsteg 2: 4-2500 rpm

• Pinolens diameter: 80 mm

• Slaglängd på pinol: 200 mm

• Avsmalning av spindeldocka: Morsekona 5

• Verktygshållarsystem: Multifix storlek C eller Parat storlek 3

• Tillgänglighet: maskin tillgänglig inom kort

• Översyn: kommer att genomgå en fullständig översyn 2026

  • Härdning och slipning av alla bäddstyrningar; slipning av styrningar för dubbdocka

  • Översyn av hela bädd- och tvärslitsenheten (slipning/skrapning av alla styrskenor)

  • Förnyelse av sängens glidande foder

  • Förnyelse eller relining av kilspår och nedre styrningar

  • Installation av ett verktygssystem på en konsol (Multifix C eller Parat Gr.3)

  • Översyn av komplett spindelhusenhet

  • Förnyad slipning av huvudspindel (inre/yttre kona och plan)

  • Förnyelse av huvudspindelns lager

  • Förnyelse av X-axelns kulskruvdrivning inkl. lager

  • Förnyelse av Z-axelns kulskruvdrivning inkl. lager

  • Översyn av pinol och borrning i dubbdocka; byte av spindel och mutter

  • Förnyelse av alla avstrykare för styrskenor

  • Byte av alla drivremmar

  • Rengöring och testning av huvudspindelns motor

  • Översyn av befintliga säkerhetsanordningar

  • Byte av defekta vrid-, vipp- och gränslägesbrytare

  • Byte av spindel- och handhjulskodare

  • Rengöring och testning av centralsmörjningsenheten

  • Byte av rörliga kablar och kylvätskeslangar i arbetsområdet/till monitorn

  • Byte av membranknappsatsen (monitor)

  • Förnyelse av energikedjorna

  • Målning i standardfärger (standardstruktur)

  • DGUV- och högspänningstest med testrapport

  • Datasäkerhetskopiering av maskinparametrar/programvara

  • Geometrisk acceptanstestning enligt DIN 8605

Ytterligare utrustning

• Spåntransportör: begagnad enhet ingår

• Valfritt tillbehör: ytterligare spåntransportör tillgänglig

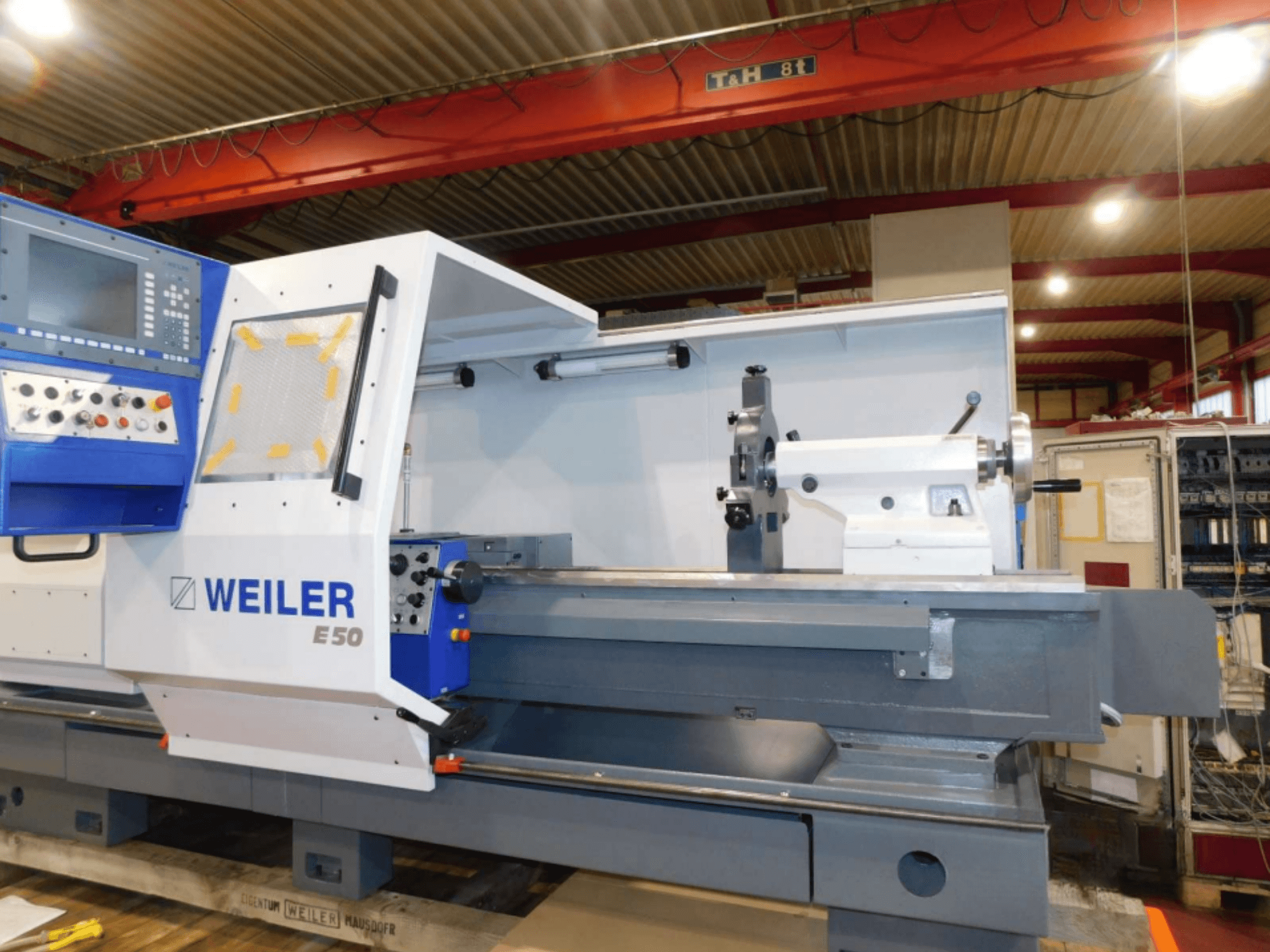

Maskinen kommer att renoveras i juli, bilderna är endast en försmak av hur den kommer att se ut.
