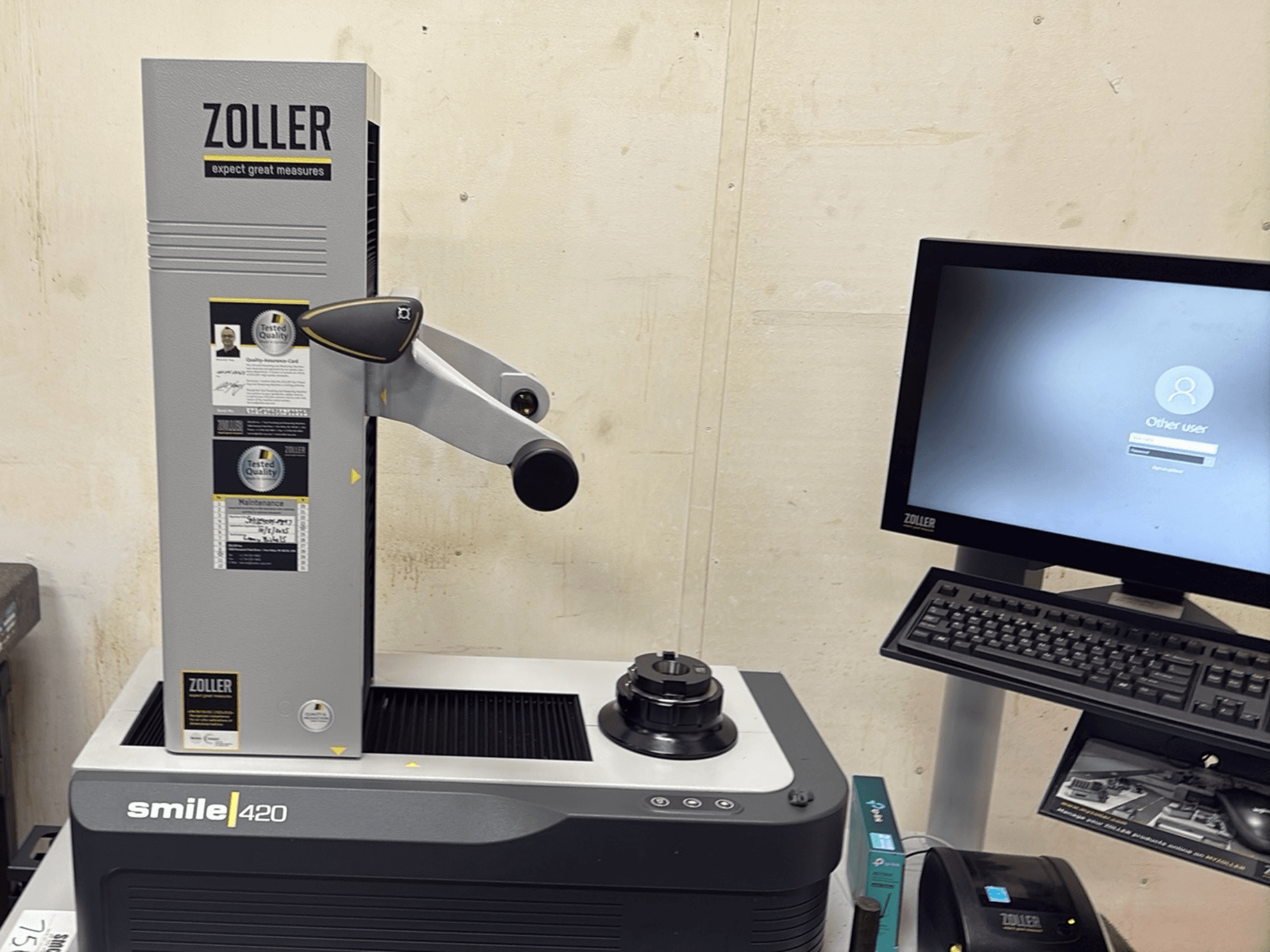

Zoller - Smile 420X US-MEA-ZOL-2023-00001

• Konstruktion: Mätpelare i lättmetall, ergonomisk design, redo för verkstadsgolvet

• Mätkapacitet:

  • Max verktygsdiameter: 420 mm

  • Max verktygslängd (Z): 420 / 600 / 800 mm (obs: 800 mm kräver bordssystem)

  • Mätområde X: 210 mm

  • Snap gauge diameter: 100 mm

• Noggrannhet:

  • Upplösning på displayen: 1 µm

  • Precision: 2 µm

  • Koncentricitet: 2 µm

  • Noggrannhet vid inställning av nominellt värde: 2 µm

• Axlar:

  • Upp till 3 axlar beroende på konfiguration: Z (längsgående), X (tvärgående), C (spindel)

  • Motorisering av C-axeln som tillval på vissa spindeltyper

• Alternativ för axeldrivning:

  • Manuell via ZOLLER eQ enhandsenhet

  • Manuell finjustering (tillval)

  • Fullständig CNC-styrning av Z/X/C-axlar (tillval)

• Spindelalternativ (hög precision):

  • PCS-spindel (power clamping system) kompatibel med: SK25-SK50, HSK25-HSK63, Capto C3-C6, VDI16-60, KM32-KM63, Hydrochuckar D32-D63

  • SK50 högprecisionsspindel

  • HGV-UZ universalspindel

• Spindelfunktioner (tillval):

  • Autofokus

  • ROD - spindelns roterande pulsgivare

  • Längdbegränsningssystem "aszm" (linjärt eller roterande)

• Optiskt system (standard optikhållare):

  • Kamera med transmitterat ljus

  • Synfält: 7,3 × 6,7 mm

  • Arbetsavstånd: 100 mm

  • Sensor: 1/3" CCD monokrom

  • Skärande inspektion med 12 röda LED-lampor

Ytterligare utrustning

• Bordssystem (krävs för att uppnå 800 mm verktygslängd)
