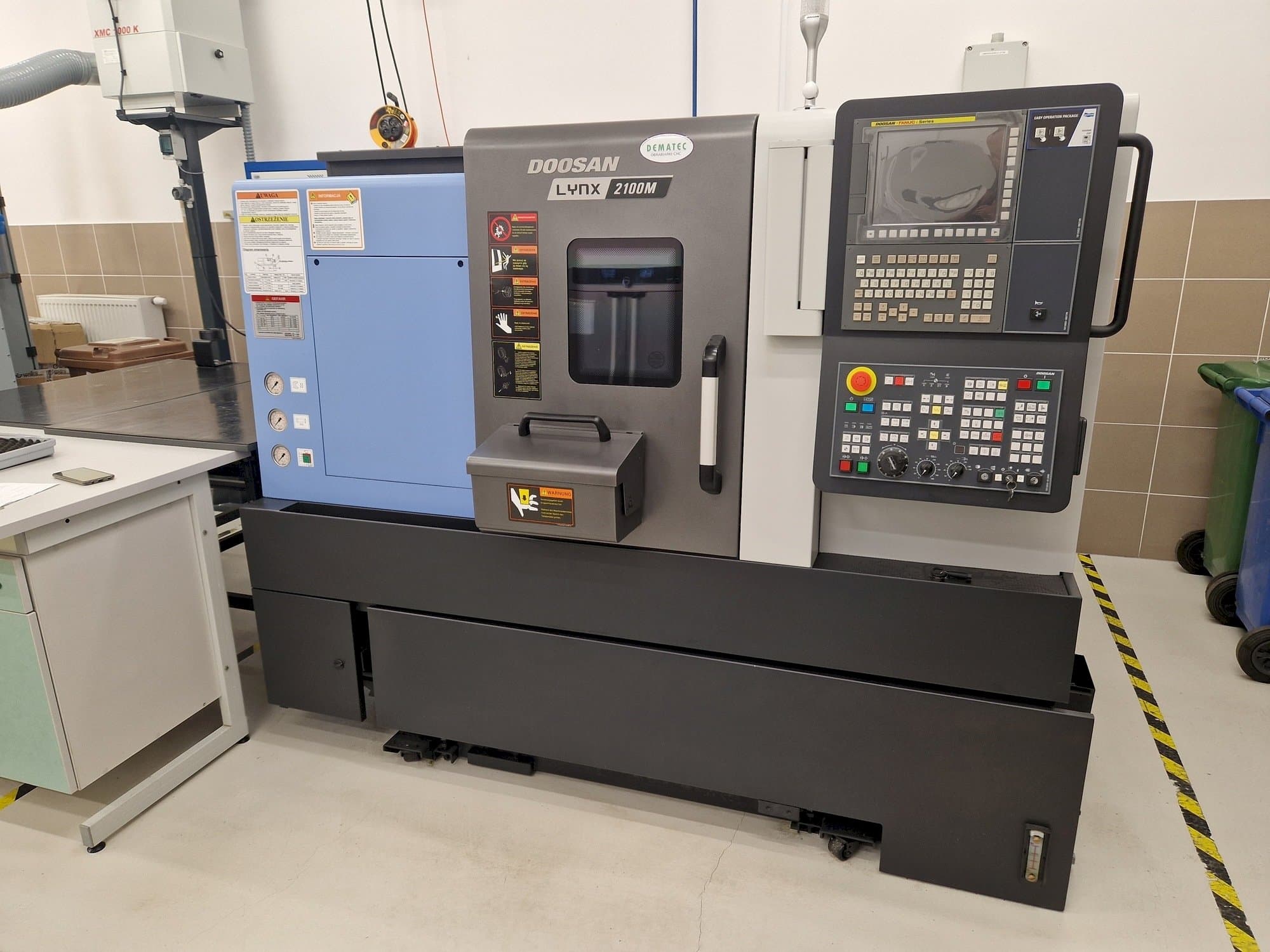

DOOSAN Lynx 2100MA

Fotogalleri

DOOSAN - Lynx 2100MAPL-TUR-DOO-2017-00003

Såld

Har du fler frågor? Kontakta oss!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Hör av dig på Whatsapp

GINDUMAC
Produkter
Verktygsmaskiner
Doosan Lynx 2100MA svarv

Visa på originalspråket

Denna Doosan Lynx 2100MA svarv byggdes år 2017 och har 1188 effekttimmar, varav 122 är produktionstimmar och 66 är spindeltimmar. Den är utrustad med en kontrollenhet i Fanuc-serien. Maskinen har ett spindelvarvtal på 6000 rpm och inkluderar 12 st verktygshållare.

Översikt

märke: DOOSAN
år: 2017
MODELL: Lynx 2100MA
produktionstimmar: 1188
tillämpningstyp: Svarvning
Plats: Polen
maskintyp: Horisontell svarv
styrenhetens märke: FANUC

Teknisk information - DOOSAN Lynx 2100MA

Allmän information

Bredd: 2320 mm
Djup: 1595 mm
Höjd: 1693 mm
Maskinvikt: 2750 kg

Styrenhet

Modell: 0–iTF with 10.4’’ LCD
Märke: FANUC

Huvuddrev

Hastighetsfrekvens för spindel: 6000 rpm 1/MIN

Rörelse

X-AXEL Rörelse: 205 mm
X-AXEL Snabbmatning: 30 m/min
Z-AXEL Rörelse: 340 mm
Z-AXEL Snabbmatning: 36 m/min
C-AXEL Rörelse: 360' (0.001)
C-AXEL Snabbmatning: 200 rpm

Verktyg

Antal stationer: 12 pcs (4 rotary, 8 fixed)
Verktygshållare : BMT 45 P

Media

Huvudsaklig elanslutning: 380V / 50 Hz
Energiförbrukning: 25.94 kVA

Ytterligare information

Ytterligare utrustning

12 st verktygshållare
Revolverkonfiguration: 4 st levande verktyg, 8 st fasta verktyg
EZ Guide: grafiskt gränssnitt för programmering, Part catcher
Redness att arbeta med en stångmatare och spåntransportör
Pump: 7 bar
Programmerbar ändstock
Box för chips
Verktygsövervakningssystem
Vissa tillbehör och verktyg
Dokument: PL/EN

Maskinfördelar

Kvalitativa maskinfördelar

Diameter på passage över bädd 600 mm
Max vriddiameter 300 mm
Max svarvlängd 290 mm
Tillåten vikt i chuck: 70 kg
Stångdiameter i spindel 51 mm
Spindelhållare: 170 mm, spindeltyp: a2#5 asa, spindeldiameter (fram/bak) (90/80) mm
Spindelhål: 61 mm, spindelavsmalnande spel: dia. 52 mm
Spindelspel: 52 mm, cylinderspel: 52 mm, spindeldrivmotoreffekt (kontinuerlig/30 min) 15/11 kw (s325%/15 min forts. )
Max spindelvridmoment: 127 nm
Verktygsstorlek: 20 x 20 mm, siła zacisku 48 kn, positionera verktygsbyte 1 position: 0, 15 s

Tekniska maskinfördelar

Sväng över säng: 600 mm
Sväng över sadel: 400 mm
Rekommenderad svarvdiameter: 170 mm
Max. Vriddiameter: 300 mm
Max. Svänglängd: 290 mm
Chuckstorlek tum: 6''
Bar arbetsdiameter: 51 mm
Servomotor: x-axel 1. 8 kw, z-axel 1,8 kw
Max. Id verktygsstorlek mm (tum) 40 (1. 6) 32 (1. 3)
Turrets indexeringstid s 0. 11 {0. 15}* 0, 11 max. Roterande verktygshastighet

Extra information

Maskinen är i perfekt skick, nyare använd i produktion, som ny. Fullständig dokumentation tillgänglig.

*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
