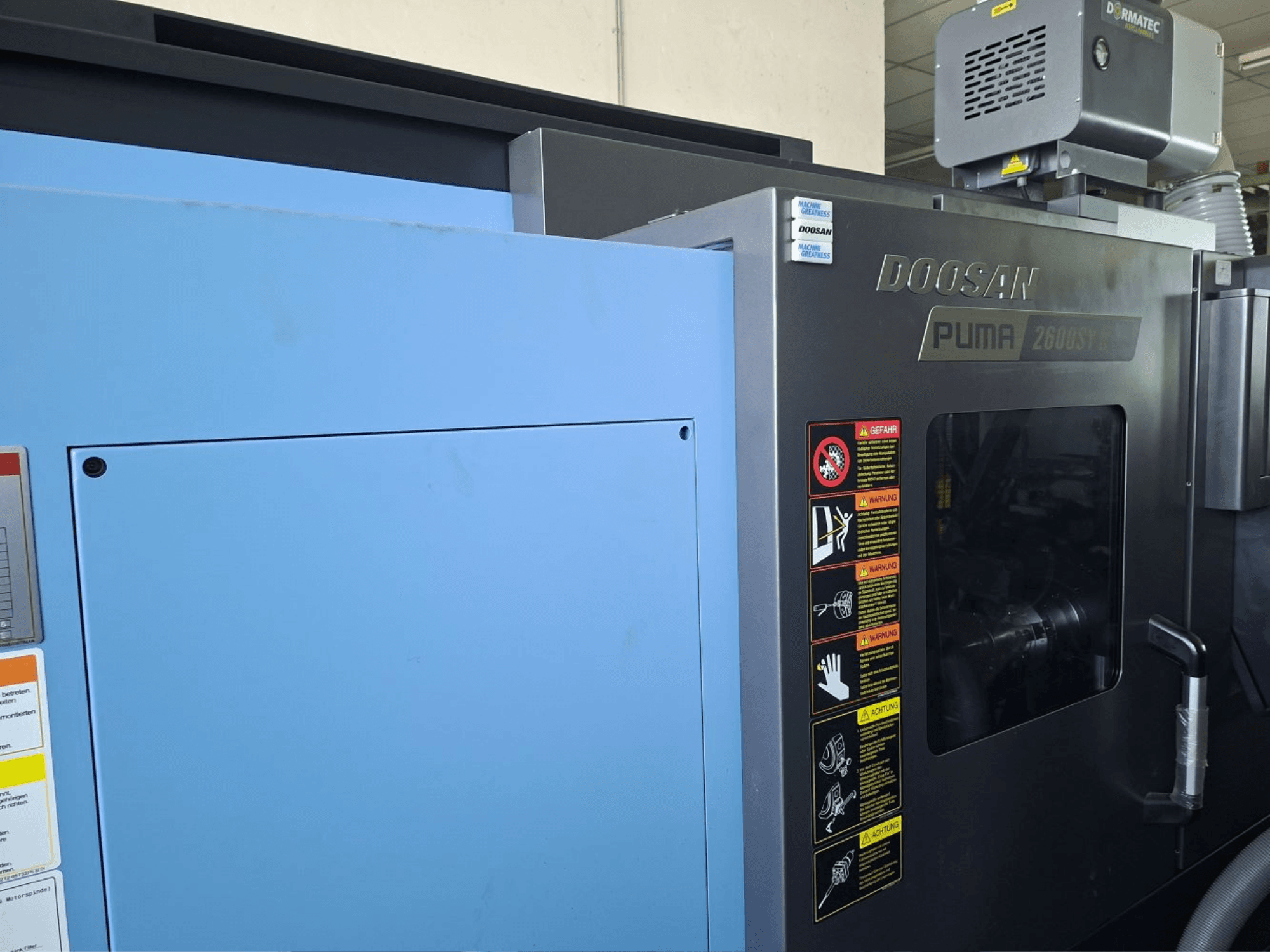

DOOSAN - PUMA 2600 SY IIDE-TUR-DOO-2022-00002

• Siemens S828D Control pekskärm med ShopTurn 15 tums display

• 6-axlig konfiguration med drivna verktyg, Y-axel och subspindel

• Huvud- och subspindel som inbyggda motorspindlar

• Cylindriskt rullager, noggrannhetsklass P4, livstidssmörjning

• Huvudspindelns chuckdiameter 255 mm

• Underspindelns chuckdiameter 175 mm

• Ihålig spännanordning, hydrauliskt manövrerad

• Cylinder för ihålig fastspänning

• 24-stationers verktygsrevolver (BMT65P-gränssnitt)

• Automatisk verktygsmätarm, elektriskt svängbar

• Dynamisk reglering av spindelvarvtalet

• Motspindel med dubbdocksfunktion

• Kylvätskeflöde max 448 l per minut

• Oljeflöde 336 l per minut

• Elektronisk säkerhetskoppling för X- och Z-axlar

• Arbetsområde sväng över säng 780 mm

• Svängning över tvärslits 630 mm

• Max svarvdiameter 255 mm

• Max vändlängd 760 mm

• Stångkapacitet 76 mm

• Max vikt på arbetsstycket inklusive chuck 250 kg

• Huvudspindelns hål 91 mm

• Max vridmoment ca 706 Nm

• Underspindelborrning 52 mm

• Spindelhastighet upp till 6000 rpm

• Motoreffekt ca 18,5 kW

• Vridmoment ca 118 Nm

• C-axel huvudspindel: 360° upplösning 0,001°, varvtal 200 rpm, vridmoment ca 1508 Nm

• C-axel subspindel: 360° upplösning 0,001°, varvtal 200 rpm, vridmoment ca 121 Nm

• Revolver: 12 av 24 stationer för drivna verktyg

• Max varvtal för drivet verktyg 5000 rpm

• Effekt för drivet verktyg ca 7,5 kW

• Vridmoment för drivet verktyg ca 50 Nm

• Snabbförflyttning X och Z ca 30 m/min; Y ca 10 m/min

• Bäddens vinkel 30

• Kylvätsketankens kapacitet ca 220 liter

• Kylvätskepumpens tryck 7 bar

• Hydraultank ca 20 liter

• Automatiskt system för centralsmörjning

• Elektrisk anslutning AC 380 V, 3-fas, 50/60 Hz

• Total effekt ca 69,27 kVA

Ytterligare utrustning

• LNS spåntransportör med gångjärn, höger sida, utan filtrering

• Dormatec AF-30P system för utsugning av oljedimma

• Borrstångshållare, diameter 50 mm till 25 mm

• Dubbel borrstångshållare, diameter 32 mm

• Sats med reduceringshylsor: 40/10, 40/12, 40/16, 40/20, 40/25, 40/32

• Reducerande hylsor för U-borr: 40/20, 40/25, 40/32

• Två Eppinger-drivna verktygshållare BMT65P, raka, med extern kylning
