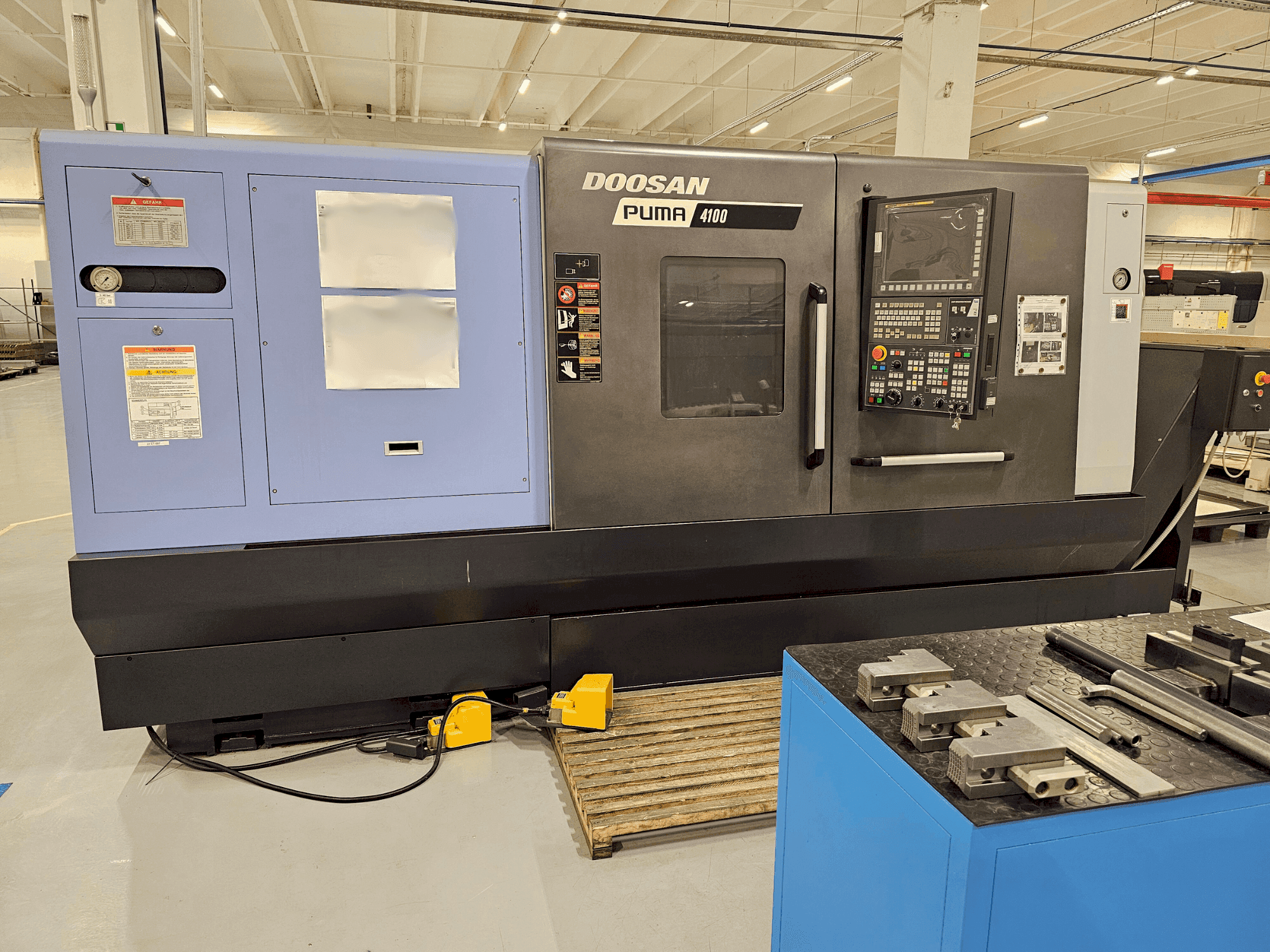

DOOSAN PUMA 4100B (2018)-maskinen framifrån

DOOSAN PUMA 4100B

DOOSAN - PUMA 4100B

2018

1 424 250 SEK

gindumac-pris
(Ex works)
få en officiell offert
Besök maskinen
ge ett motbud
Ladda ned PDF

Har du fler frågor? Kontakta oss!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Hör av dig på Whatsapp
Visa på originalspråket

Denna DOOSAN Puma 4100B horisontella svarv tillverkades 2018 i Sydkorea. Den är utrustad med en maximal arbetsstyckesdiameter på 550 mm och en maximal arbetsstyckeslängd på 1042 mm. Styrd av en FANUC 0i-seriekontroll erbjuder den ett spindelvarvtal på 2000 rpm med en spindeleffekt på 35 kW (30 min) / 22 kW (kontinuerlig). Denna maskin rymmer 10 verktyg och har en A2-11 ASA-konisk storlek, vilket ger mångsidighet och precision vid bearbetningsoperationer. Den levereras med spåntransportör, hydraulik, smörj- och kylsystem. Maskinen har en gångtid på 796 timmar, är fortfarande under ström och kan inspekteras när som helst.

Översikt

  • märke: DOOSAN
  • år: 2018
  • MODELL: PUMA 4100B
  • produktionstimmar: 796
  • tillämpningstyp: Svarvning
  • Plats: Bulgarien
  • maskintyp: Svarv
  • tillgänglighet: Omedelbart
  • styrenhetens märke: FANUC
  • GINDUMAC-ID: BG-TUR-DOO-2018-00001

Teknisk information

Allmän information

  • Bredd: 4654 mm
  • Djup: 2056 mm
  • Höjd: 2194 mm
  • Maskinvikt: 9950 kg

Styrenhet

  • Märke: FANUC
  • Modell: 0i Series

Huvuddrev

  • Hastighetsfrekvens för spindel: 2000 1/MIN
  • Motorkraft i spindeln: 35/22 (30min/Cont.) kW
  • Verktyg avsmalnande: A2-11 ASA

Rörelse

  • X-AXEL Rörelse: 352mm
  • Z-AXEL Rörelse: 1105 mm

Verktyg

  • Antal stationer: 10

Media

  • Spåntransportör: Ja

    Ytterligare utrustning

    • - Hydraulsystem // Tankkapacitet: 16 L, oljans viskositetsgrad: ISO VG32
    • - Smörjsystem // Tankkapacitet: 4,3 L, Utloppsvolym: 0,1 (50Hz) L/min, Oljans viskositetsgrad: ISO VG68
    • - Kylvätskesystem // Tankkapacitet: 365 L, Kylmedelsolja typ: Vattenlöslig skärvätska, Kylmedelspumpens motoreffekt: 0,4 kW, Kylmedelspump max. tryck: 0,15/0,1 (60/50Hz) MPa, Kylmedelspump max. flöde: 40 L/min
    • - Fullt kapslingschip och kylvätskesköld
    • - Främre dörrförregling Fotkontakt
    • - Hydraulisk kraftenhet
    • - Hydraulisk chuck & manövercylinder
    • - Arbets Ljus
    • - Spåntransportör

    Ytterligare information

      Maskinfördelar

      • Tekniska maskinfördelar:
        • - Sväng över säng: 790mm // sväng över sadel: 590mm
        • - Max vriddiameter: 550mm
        • - Max vridlängd: 1042mm
        • - Bar arbetsdiameter: 116,5 mm
        • - Noggrannhet: positionering x, z: 0,01/0,02 mm
        • - Repeterbarhet: ±0,002 / ±0,003
        • - Drivmekanism - remdrift + växellåda standard chuckstorlek: 380(15”) mm // spindelnos: a2-11 asa // spindellagerdiameter (fram): Ø180 mm // spindelgenomgående håldiameter: Ø132 mm // hål av dragrör: Ø117. 5 mm
        • - Max. Spindelvridmoment för svarvning: 2379 n. M
        • - Stjärtstock - drivmekanism: programmerbar (drivstång + vagn) // pinnediameter: Ø120 mm // pinneslag: 120 mm // spetsstocksrörelse: 1000 mm // spetsstockscentrum: #5 dödpunkt mt
        • - Revolver - verktygshållare monteringstyp: di bashållare // antal verktygsstationer: 10 st // revolverindexeringstyp: servodriven typ // revolverindexeringstid – full station: 1. 9 // od verktygsstorlek: 32x32 mm // max. Borrstångsstorlek: Ø60 mm // snabbgång x, z - axel: 16/20 m/min // kulskruv (diameter x ledning) – x axel: 40 x 8 mm // kulskruv (diameter x ledning) – z-axel : 50 x 10 mm // servomotoreffekt x, , z – axel: 4,0 / 7,0 kw
      • Kvalitativa maskinfördelar:
        • - Verktygshållare & borrhylsa kit
        • - Enkelt operativsystem
        • - Doosan inte vägleda i
        • - Programmerbar tail stock
        • - Kylvätskepump 4 kw 1,0 mpa 30l/min
        • - Verktygsställare automatisk
        • - Signaltorn
        • - Oljeskummare
        • - Doosan verktygsbelastningsövervakning
        • - Godtycklig gängning av hårda och slipade käftar

      Extra information

      • - Styreffekt: 3Ph-AC220V/50Hz // Erforderlig effektkapacitet: 42,25 kVA // Tryckluftstillförsel, tryck: 0,5 MPa // Displayenhet storlek 15” färg // 380V – 220V Elkrafttransformator

    *Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
