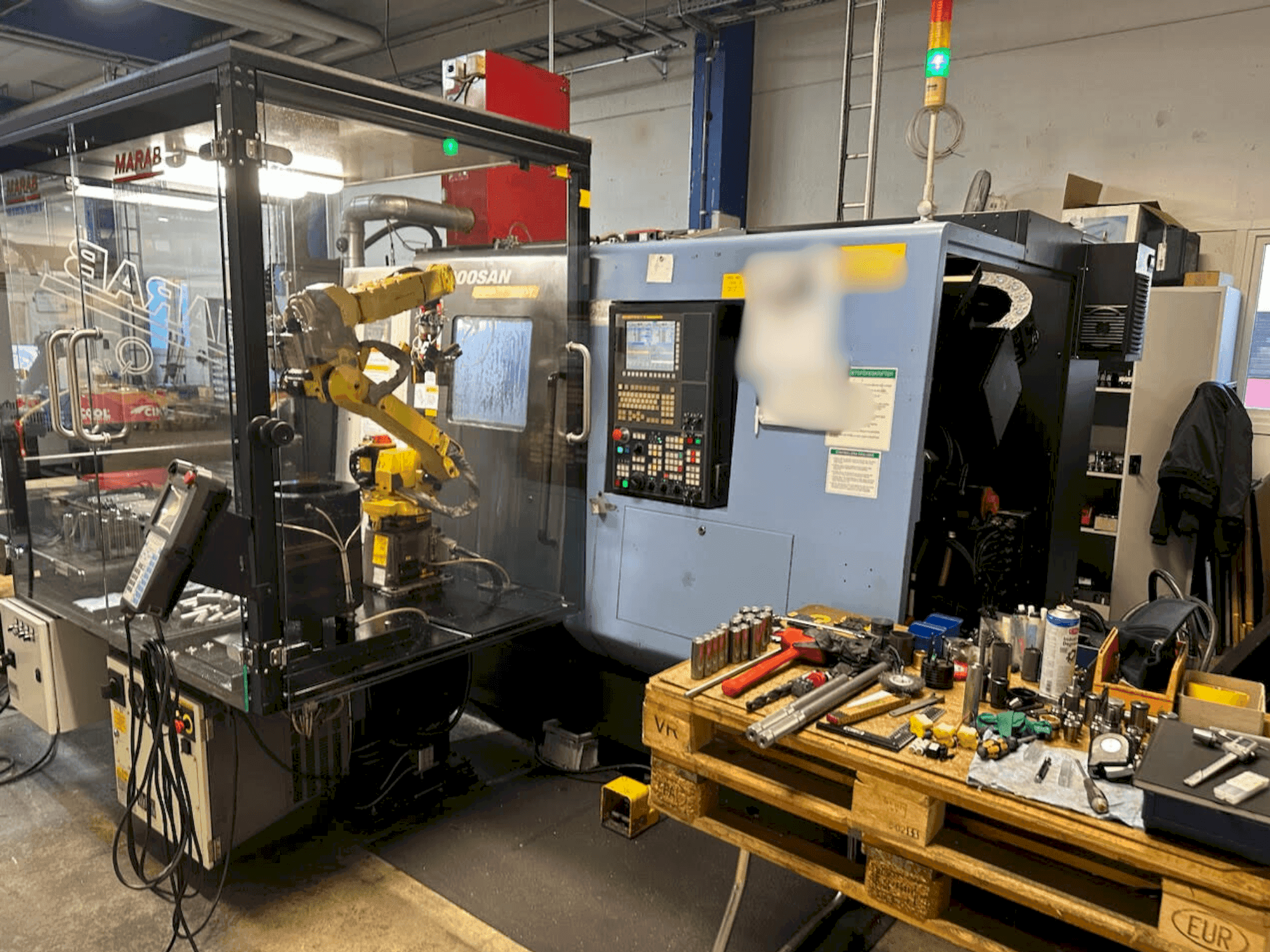

DOOSAN - PUMA TT 1800 SYSE-TUR-DOO-2014-00001

• Maximal svarvdiameter: 230 mm

• Maximal svarvningslängd: 230 mm

• Stångkapacitet: 65 mm

• Axelslag:

  • X2: 190 mm

  • Z2: 720 mm

  • C1/C2: 360°

• Vänster och höger spindlar:

  • Spindelnos: A2-6

  • Effekt: 18,5 / 22 kW

• Revolverhuvuden: 2 x 12 positioner, alla stationer drivna; verktygsgränssnitt BMT55P

• Drivna verktyg: 5,5 kW, upp till 5 000 varv/min

• Kylvätskepump (huvudrevolver): 3,7 kW, 14 MPa, 30 l/min

• Kylvätsketillförsel via sub-/högerspindel

• Automatisk elektrisk verktygsmätning

• Luftkonditionering i elskåp

• Spindeltimmar: huvudspindel 8 500 h; subspindel 7 500 h

Tilläggsutrustning

• 3-backschuckar Samchully MH-20 8V1

• Oljeskummar av remtyp

• Detaljutkastare; intern kylvätska för subspindeln

• LNS-gränssnitt för stångmatare (stångmatare ingår ej)

• LNS lamelltyp spåntransportör

• Automatisk dörr för robotanvändning

• Absolent luft-/dimutsugningssystem monterat på maskinen

• Verktygspaket:

  • 3 st drivna verktyg, radiella

  • 3 st drivna verktyg, axiella

  • 4 st M-L21590377D trippelhållare med V-förskjutning

  • 2 st M-L21590337E axiella externa hållare

  • 2 st M-L21590347D dubbelhållare enkel L/H

  • 4 st M-L21590367D dubbelhållare externa

  • 6 st M-L21590317 enkelhållare, externa

  • 2 st M-L21590387C enkelhållare externa

  • 6 st M-L21590327B interna hållare

  • 3 st hårda käftar
