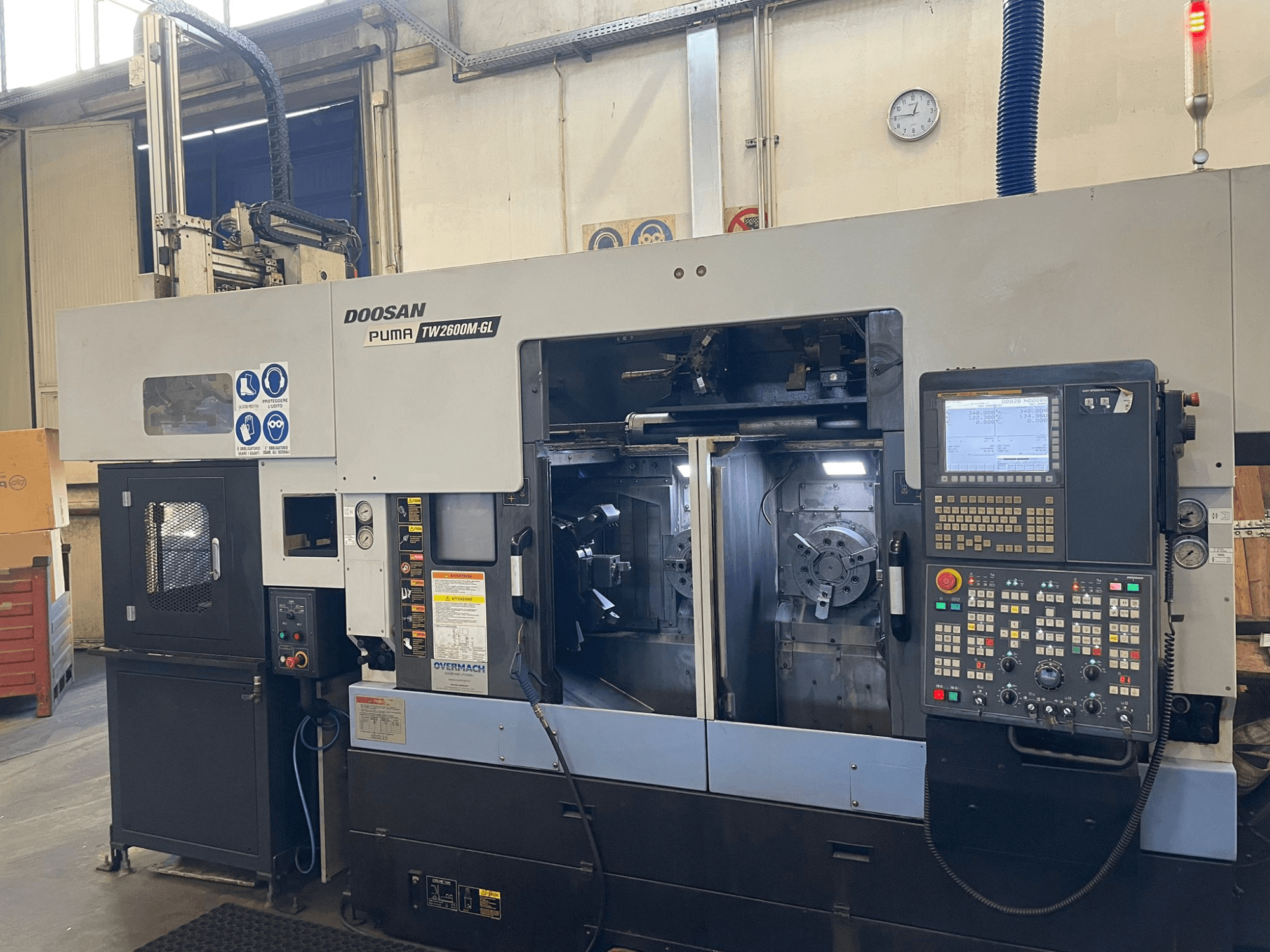

DOOSAN - TW2600 M-GLIT-TUR-DOO-2017-00006

• Styrning: Doosan-Fanuc i-Series (Digital FANUC, Manual Guide i, utökat minne 512+512 KB, Ethernet, RS-232C, USB, rigid tappning, minne för verktygsoffset, matningsöverstyrning)

• Konstruktion: Gjutjärnsbädd, tvillingseparerad struktur (vänster/höger), 0° lutning

Spindlar och kapacitet

• Spindelnos: ASA A2-6

• Chuckdiameter: Ø 255 mm (konfiguration med dubbla chuckar)

• Kapacitet för stång: Ø 66 mm

• Max svarvdiameter: Ø 350 mm

• Max svarvlängd: 245 / 274 mm

• Positioneringsnoggrannhet för C1/C2-axel: ±0,001° (hydraulisk indexering)

• Avstånd mellan spindelcentrum: 450 mm

• Max belastning per spindel: 260 kg

Axlar och matningar

• Medbringare: X1/X2 = 190 mm; Z1/Z2 = 410 mm; C1/C2 = 360°

• Snabbförflyttning (X1/Z1, X2/Z2): 24 / 24 m/min

• Skärande matning (X1/Z1, X2/Z2): 12 / 12 m/min

• Matning roterande axel (C1/C2): 33 rpm

Revolvrar

• Höger revolver: BMT-55P motoriserad revolver, 12 stationer (alla drivna), max verktygshastighet 5.000 rpm, driven verktygsmotor 5,5 / 3,7 kW

• Verktygsgränssnitt: Verktygsskaft 25 × 25 mm; borrstång Ø 40 mm

• Indexering: 0,2 s per station, servoindexering med hydraulisk fastspänning

Ytterligare utrustning

• Portallastare typ A1:

  • Lastkapacitet: max 6 kg

  • Delens diameter: Ø 25 till Ø 125 mm

  • Delens längd: 20-100 mm

  • Axelrörelser (X/Y/Z): 710 / 215 / 220 mm

  • Typisk cykeltid för lastning/lossning: 9 s

  • Lufttryck vid drift: 5-6 bar

• Reservdelsmagasin (recirkulerande pallsystem, typ A1):

  • Antal pallar: 14

  • Max antal delar per pall: 15

  • Total kapacitet: upp till 210 detaljer

• Verktygspaket för båda revolvrar:

  • Axiella verktygshållare: 3 + 3

  • Radiala verktygshållare: 1 + 1

  • Drivna verktygshållare: 2 + 2

  • Reduktionshylsor: ER-25, Ø 25 mm

• Högtryckssystem för kylvätska

• Spåntransportör och stänkskydd
