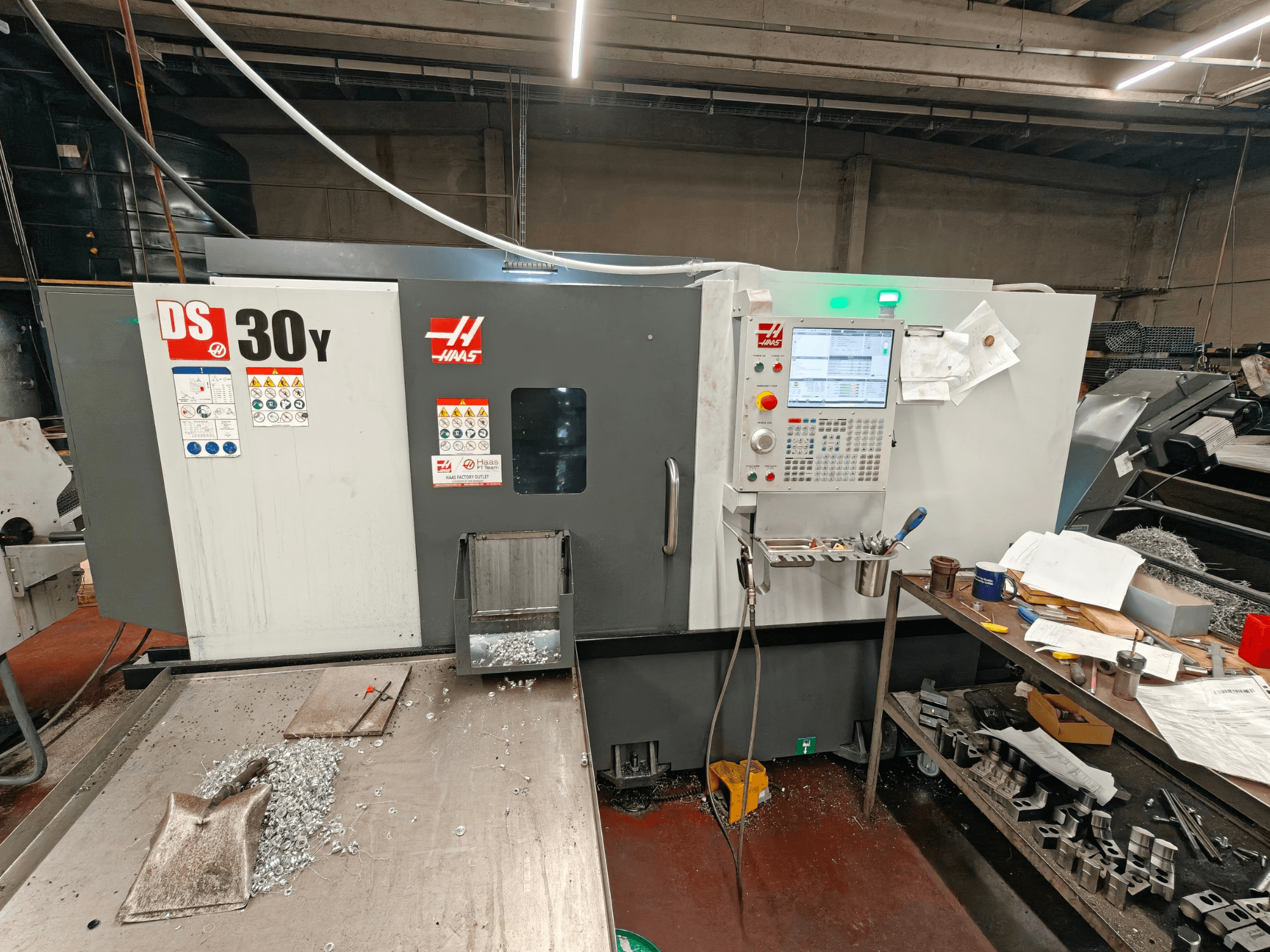

HAAS - DS30YBE-TUR-HAA-2023-00001

• Kapaciteter (S.A.E./metriska mått)

  • Chuckstorlek: 10,0 tum (254 mm)

  • Maximal svängradie för arbetsstycket: 21,0 tum (533 mm)

  • Maximal skärdiameter (med BMT65-revolver): 13,75 tum (349 mm)

  • Maximal skärlängd (varierar beroende på arbetsstycksuppspänning): 32,5 tum (826 mm)

  • Stångkapacitet: 3,00 tum (76 mm)

  • Avstånd mellan centrum: 32,5 tum (826 mm)

• Matningshastigheter (S.A.E / metrisk)

  • Snabbförflyttning på X: 472 ipm (12,0 m/min)

  • Snabbförflyttning på Y: 472 ipm (12,0 m/min)

  • Snabbförflyttning på Z: 945 ipm (24,0 m/min)

• Axelmotorer (S.A.E / metriska)

  • Max. tryckkraft X: 4100 lbf (18 238 N)

  • Max. tryckkraft Y: 2300 lbf (10 231 N)

  • Max. tryck Z: 5100 lbf (22 686 N)

• Huvudspindel (S.A.E / metrisk)

  • Spindelnos: A2-6

  • Drivsystem: Direktdrift, remdrift

  • Max vridmoment: 275,0 ft-lbf vid 500 rpm (373,0 Nm vid 500 rpm)

  • Dragrörets hål: ø 3,0 in (76 mm)

  • Spindelhål: ø 3,50 in (88,9 mm)

• Huvudspindelns C-axel (S.A.E / metrisk)

  • Maxhastighet: 60 rpm

  • Max effekt: 5,0 hp (3,7 kW)

  • Positionering (±): 0,01°

  • Bromsdiameter: 13,9 tum (353 mm)

  • Bromsens hållmoment: 250 ft-lbf (339 Nm)

  • Styrningstyp: Interpolerad rörelse och positionering

• Sekundärspindel (S.A.E / metrisk)

  • Chuckstorlek: 8,3 tum (210 mm)

  • Spindelnos: A2-5

  • Drivsystem: Direktdrift, remdrift

  • Max effekt: 15,0 hp (11,2 kW)

  • Maxhastighet: 4000 rpm

  • Max vridmoment: 100,0 ft-lbf vid 870 rpm (135,6 Nm vid 870 rpm)

  • Spindelhål ø (icke-genomgående): 0,81 tum (20,7 mm)

• Sekundärspindel C-axel (S.A.E / metrisk)

  • Max effekt: 5,0 hp (3,7 kW)

  • Maxhastighet: 60 rpm

  • Positionering (±): 0,01°

  • Bromsdiameter: 8,5 tum (216 mm)

  • Bromsens hållmoment: 140 ft-lbf (190 Nm)

  • Styrningstyp: Interpolerad rörelse och positionering

• Sekundärspindelns positionering (M119) (S.A.E / metrisk)

  • Positionering (±): 0,02°

  • Bromsdiameter: 8,5 tum (216 mm)

  • Styrningstyp: Endast positionering

• Revolverhuvud (S.A.E / metrisk)

  • Antal verktyg: 12 stationer

  • Verktyg för ytterdiameter vs innerdiameter: Valfri kombination (varierar beroende på revolverhuvud)

  • Bakre frigång för borrstång (från revolverns baksida): 4,00 tum (102,0 mm)

• Drivna verktyg (S.A.E / metriskt)

  • Maxhastighet: 4000 rpm

  • Drivförhållande: 1:1

  • Verktyg: BMT65

• Allmänt (S.A.E / metriskt)

  • Kylvätskekapacitet: 55 gal (208 L)

• Luftkrav (S.A.E / metriskt)

  • Luftbehov: 4 scfm vid 100 psi (113 L/min vid 6,9 bar)

  • Inline-luftslang: 3/8 tum

  • Koppling (luft): 3/8 tum

  • Lufttryck min: 80 psi (5,5 bar)

• Elektriska specifikationer (S.A.E / metriska mått)

  • Drivsystem: Direktdrift, remdrift

  • Spindeleffekt: 30,0 hp (22,4 kW)

  • Ingångsspänning växelström (3-fas) – Låg: 220 VAC; Ström vid full belastning (Låg): 70 A

  • Ingångsspänning växelström (3-fas) – Hög*: 440 VAC; Ström vid full belastning (Hög*): 35 A

• Mått – transport (S.A.E / metriska mått)

  • Inhemsk pall: 171 tum x 90 tum x 98 tum (434 cm x 229 cm x 249 cm)

  • Exportpall: 171 tum x 90 tum x 98 tum (434 cm x 229 cm x 249 cm)

Tilläggsutrustning

• Stångmatare
