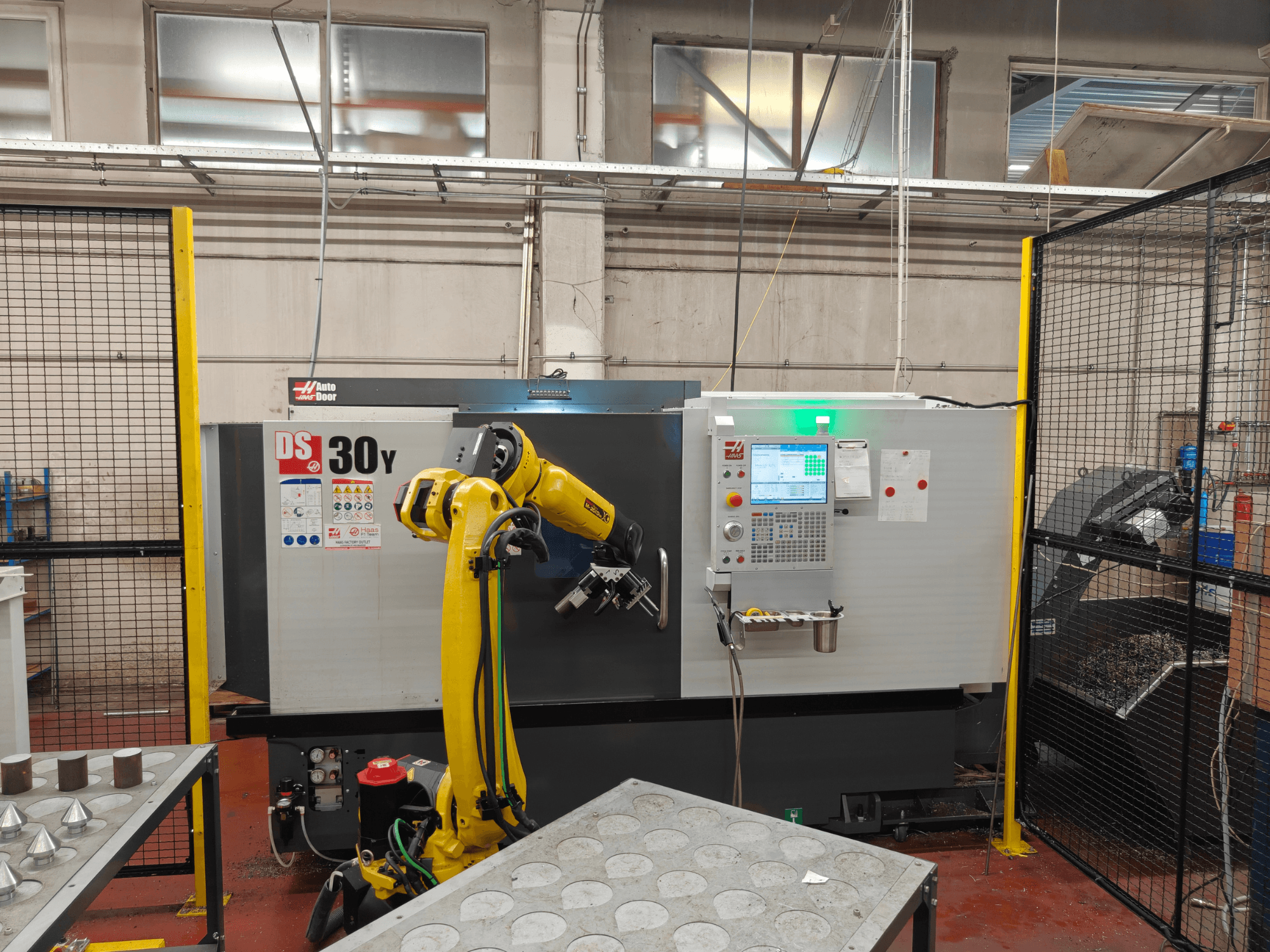

HAAS - DS30Y BE-TUR-HAA-2023-00002

Kapacitet:

• Chuckstorlek (huvud): 10,0 tum / 254 mm

• Maximal svängradie för arbetsstycket: 21,0 tum / 533 mm

• Maximal skärdiameter (med BMT65-revolver): 13,75 tum / 349 mm

• Maximal skärlängd (varierar beroende på arbetsstyckets infästning): 32,5 tum / 826 mm

• Stångkapacitet: 3,00 tum / 76 mm

• Avstånd mellan spetsarna: 32,5 tum / 826 mm

Matningshastigheter (snabbt):

• X: 472 ipm / 12,0 m/min

• Y: 472 ipm / 12,0 m/min

• Z: 945 ipm / 24,0 m/min

Axelmotorer (max. dragkraft):

• X: 4100 lbf / 18 238 N

• Y: 2300 lbf / 10 231 N

• Z: 5100 lbf / 22 686 N

Huvudspindel:

• Spindelnos: A2-6

• Drivsystem: Direktdrift, remdrift

• Max vridmoment: 275 ft-lbf vid 500 rpm / 373 Nm vid 500 rpm

• Dragrörets innerdiameter: 3,0 in / 76 mm

• Spindelhål: 3,50 in / 88,9 mm

Huvudspindelns C-axel:

• Maxhastighet: 60 rpm

• Max effekt: 5,0 hp / 3,7 kW

• Positionering (±): 0,01°

• Bromsdiameter: 13,9 tum / 353 mm

• Bromsens hållmoment: 250 ft-lbf / 339 Nm

• Styrningstyp: Interpolerad rörelse och positionering

Sekundärspindel:

• Chuckstorlek: 8,3 tum / 210 mm

• Spindelnos: A2-5

• Drivsystem: Direktdrift, remdrift

• Max. effekt: 15,0 hp / 11,2 kW

• Maxhastighet: 4000 rpm

• Max vridmoment: 100 ft-lbf vid 870 rpm / 135,6 Nm vid 870 rpm

• Spindelhål ø (icke-genomgående): 0,81 in / 20,7 mm

Sekundärspindelns C-axel:

• Max effekt: 5,0 hp / 3,7 kW

• Maxhastighet: 60 rpm

• Positionering (±): 0,01°

• Bromsdiameter: 8,5 tum / 216 mm

• Bromsens hållmoment: 140 ft-lbf / 190 Nm

• Styrningstyp: Interpolerad rörelse och positionering

Sekundärspindelns positionering (M119):

• Positionering (±): 0,02°

• Bromsdiameter: 8,5 tum / 216 mm

• Styrningstyp: Endast positionering

Revolverhuvud:

• Antal verktyg: 12 stationer

• Verktyg för ytter- och innerdiameter: Valfri kombination (varierar beroende på revolverhuvud)

• Bakre frigång för borrstång (från revolverns baksida): 4,00 tum / 102,0 mm

Drivna verktyg:

• Maxhastighet: 4000 rpm

• Drivförhållande: 1:1

• Verktyg: BMT65

Allmänt:

• Kylvätskekapacitet: 55 gal / 208 L

Luftbehov:

• Luftbehov: 4 scfm vid 100 psi / 113 L/min vid 6,9 bar

• Inbyggd luftslang: 3/8 tum

• Koppling (luft): 3/8 tum

• Minimalt lufttryck: 80 psi / 5,5 bar

Elektriska specifikationer:

• Spindelhastighet: 4500 rpm

• Drivsystem: Direktdrift, remdrift

• Spindeleffekt: 30,0 hp / 22,4 kW

• Ingångsspänning växelström (3-fas) – låg: 220 VAC; ström vid full belastning: 70 A

• Ingångsspänning (3-fas) – hög: 440 VAC; ström vid full belastning: 35 A

Mått – transport:

• Inrikes pall: 171 in x 90 in x 98 in / 434 cm x 229 cm x 249 cm

• Exportpall: 171 tum x 90 tum x 98 tum / 434 cm x 229 cm x 249 cm
