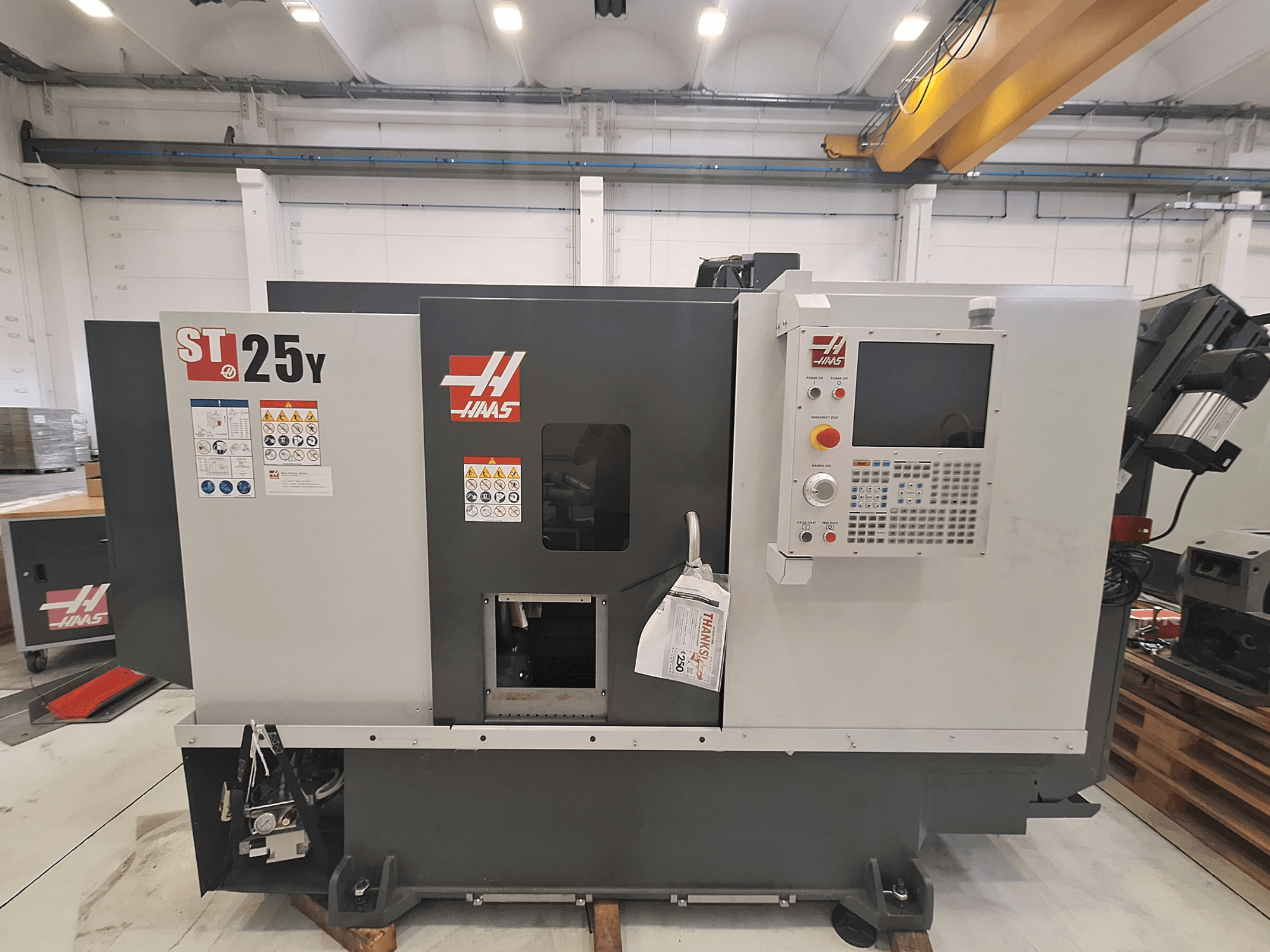

HAAS - ST-25YIT-TUR-HAA-2022-00002

Driftstid: 0 (utställningsmaskin)

Chuckstorlek: 10,0 tum / 254 mm

Maximal svängradie för arbetsstycket: 21,0 tum / 533 mm

Maximal skärdiameter (med BMT65-revolver): 11,75 tum / 298 mm

Maximal skärlängd: 22,5 tum / 572 mm

Stångkapacitet: 3,00 tum / 76 mm

Snabbförflyttning (X / Y / Z): 472 ipm (12,0 m/min) / 472 ipm (12,0 m/min) / 945 ipm (24,0 m/min)

Max. tryckkraft (X / Y / Z): 4100 lbf (18238 N) / 2300 lbf (10231 N) / 5100 lbf (22686 N)

Spindelnos: A2-6

Max spindelmoment: 300,0 ft-lbf vid 500 rpm / 407,0 Nm vid 500 rpm

Spindelhåldiameter: 3,50 tum / 88,9 mm

Huvudspindelns C-axel, max. effekt: 5,0 hp / 3,7 kW

Huvudspindelns C-axel, maxhastighet: 60 rpm

Huvudspindelns C-axelpositionering: ± 0,01°

Huvudspindelns C-axels bromsdiameter: 13,9 tum / 353 mm

Huvudspindelns C-axels bromshållmoment: 250 ft-lbf / 339 Nm

Hållarstorlek på hjälpspindeln: 5,3 tum / 135 mm

Hjälpspindelns nos: A2-5

Hjälpspindelns maxhastighet: 6000 rpm

Hjälpspindelns maximala synkroniseringshastighet med huvudspindeln: 3400 rpm

Subspindelns chuckhals: Ø 1,30 tum x 1,37 tum djup / Ø 33,0 mm x 34,8 mm djup

Hål i subspindelns dragstång (icke-genomgående): Ø 1,00 tum x 4,50 tum djup / Ø 25,4 mm x 114,3 mm djup

Hål i subspindeln (utan chuck och dragstång): 1,50 tum / 38,1 mm

Integrerat bromsmoment för subspindeln: 17 ft-lbf / 23 N·m

Riktningsnoggrannhet för subspindeln: ± 0,02°

Subspindelns snabbförflyttning (B-axeln): 400 ipm / 10 m/min

Verktyg med ytterdiameter och innerdiameter: Valfri kombination

Bakre frigång för borrstång: 4,00 tum / 102,0 mm

Maxhastighet för roterande verktyg: 4000 rpm

Gränssnitt för roterande verktyg: BMT65

Kylvätskekapacitet: 55 gal / 208 L

Luftbehov: 4 scfm vid 100 psi / 113,0 L/min vid 6,9 bar

Inline-luftslang och koppling: 3/8 tum

Minimalt lufttryck: 80 psi / 5,5 bar

Drivsystem: Direktdrift, remdrift

Elkrav: Låg 220 VAC vid 70 A / Hög 440 VAC vid 35 A (3-fas)

Transportmått (inrikes): 142,0 tum x 90,0 tum x 92,0 tum / 361 cm x 229 cm x 234 cm
