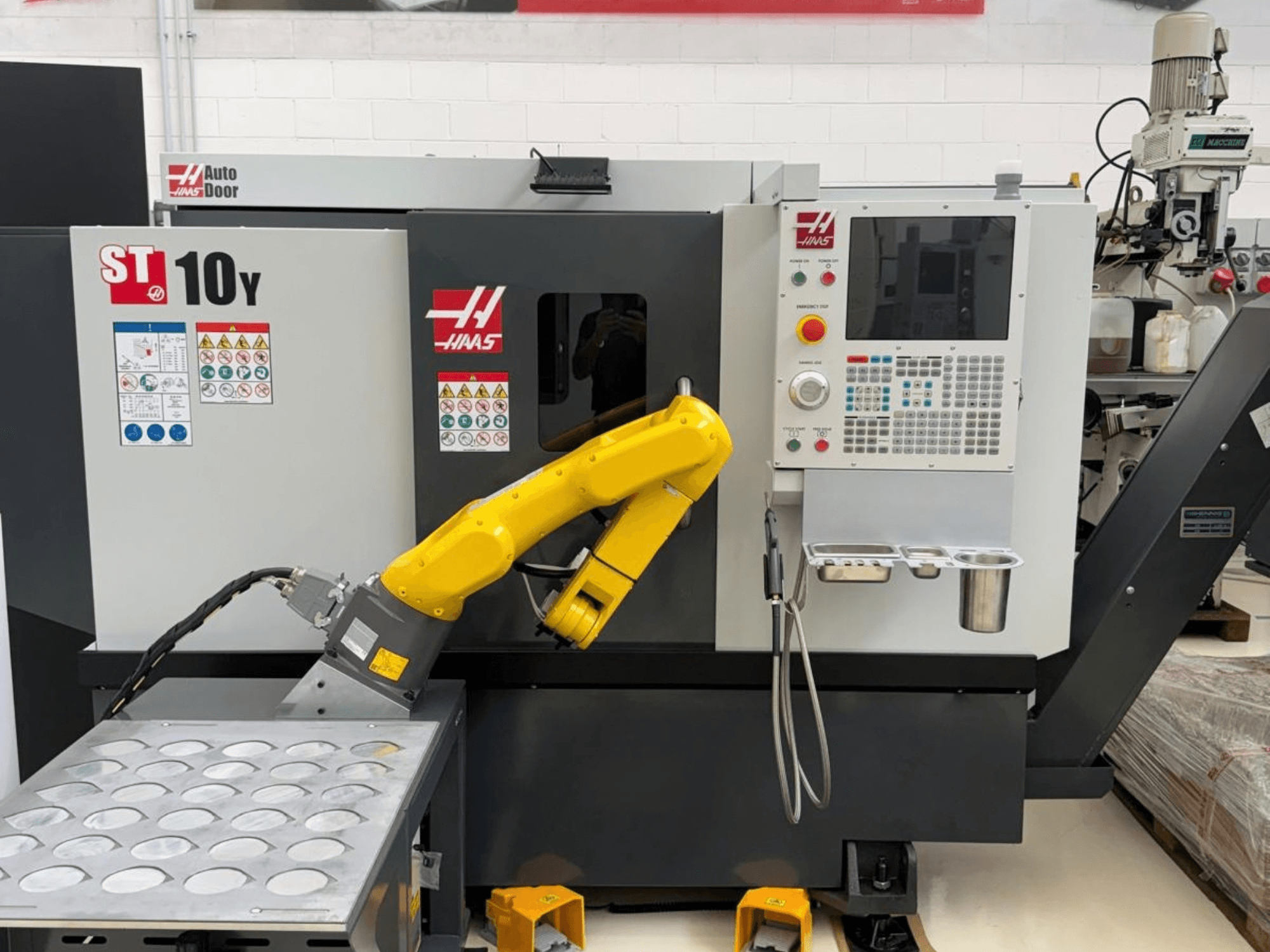

HAAS - ST-10YIT-TUR-HAA-2023-00002

• Arbetstid: 0

• Utställningsmaskin

• Spännvidd: 6,5 tum / 165 mm

• Maximal svängradie för arbetsstycket: 16,5 tum / 419 mm

• Maximal skärdiameter: 11,00 tum / 279 mm (med BMT45-revolver)

• Maximal skärlängd: 16,0 tum / 406 mm

• Stångkapacitet: 1,75 tum / 44 mm

• Snabbförflyttning på X-axeln: 472 ipm / 12,0 m/min

• Snabbförflyttning på Y-axeln: 472 ipm / 12,0 m/min

• Snabbförflyttning på Z-axeln: 1200 ipm / 30,5 m/min

• Maximal tryckkraft X: 2400 lbf / 10 676 N

• Max. tryckkraft Y: 2300 lbf / 10 231 N

• Max. tryck Z: 3700 lbf / 16 458 N

• Spindelnos: A2-5

• Spindelns maxvridmoment: 75,0 ft-lbf vid 1300 rpm / 102,0 Nm vid 1300 rpm

• Dragrörets innerdiameter: 1,81 tum / 46 mm

• Spindelhål ø: 2,31 tum / 58,7 mm

• Huvudspindelns C-axel, maxhastighet: 60 rpm

• Huvudspindelns C-axelpositionering: ± 0,02°

• Hållarstorlek på underspindeln: 5,3 tum / 135 mm

• Hjälpspindelns maxhastighet: 6000 rpm

• Bakdockans kon: MT3

• Bakdockans hydrauliska spindelslag: 3,8 tum / 95 mm

• Revolverhuvudstationer: 12 stationer (BMT45)

• Maxhastighet för roterande verktyg: 4000 rpm

• Kylvätskekapacitet: 30 gal / 114 L

• Luftbehov: 4 scfm vid 100 psi / 113,0 L/min vid 6,9 bar

• Transportvikt: 7 900 lb / 3 584,0 kg

Tilläggsutrustning

• Robotpaketets maximala lastkapacitet vid handleden: 15,4 lb / 7 kg

• Robotpaketets räckvidd: 35,9 tum / 911 mm

• Robotpaketets repeterbarhet: 0,0004 tum / 0,010 mm

• Robot med enkel gripare – maximal delvikt: 7,9 lb / 3,6 kg

• Robotens maximala delvikt med dubbla gripare: 5,0 lb / 2,3 kg per gripare
