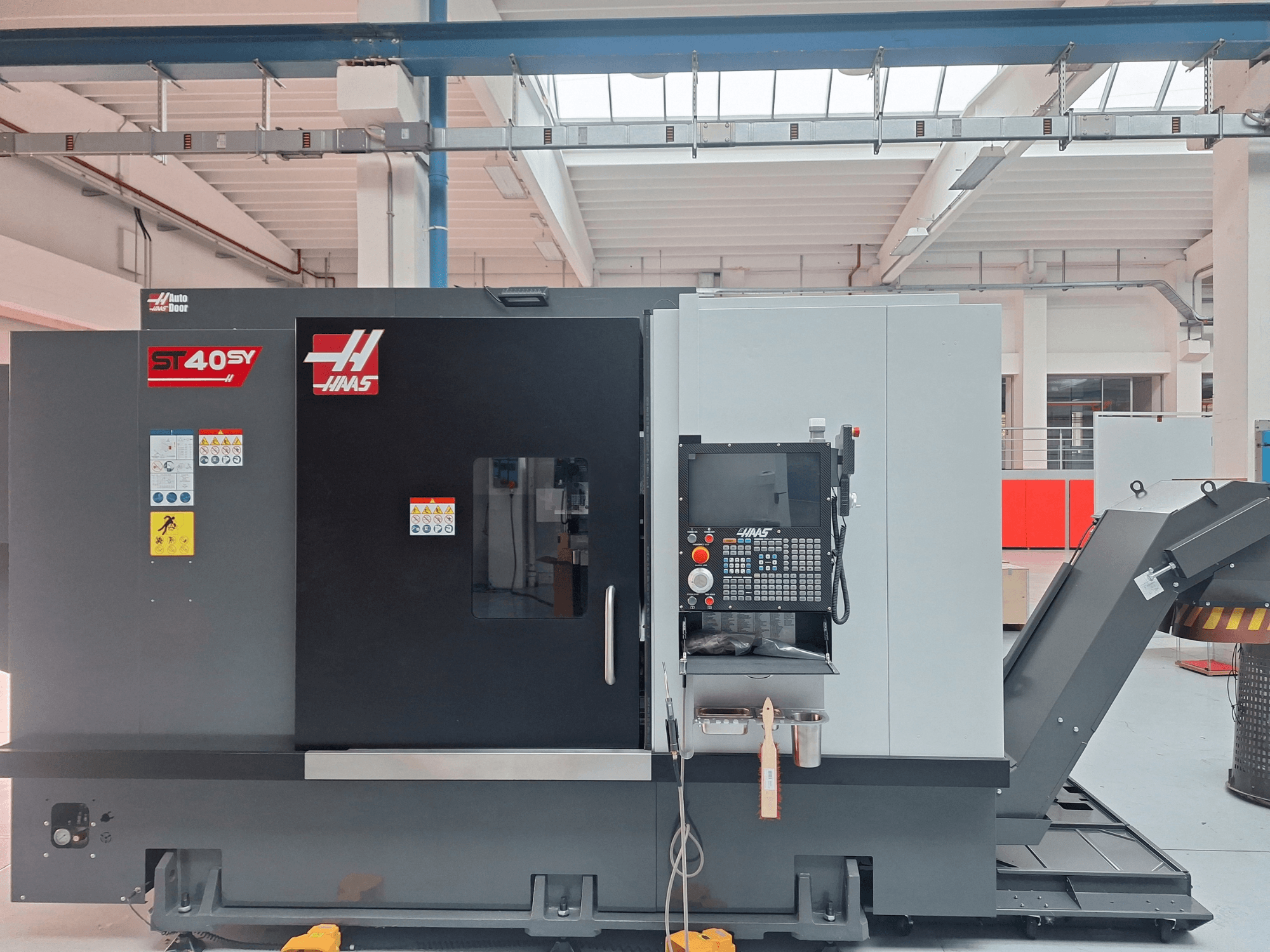

HAAS - ST-40SYIT-TUR-HAA-2025-00001

• Arbetstid: 0

• Utställningsmaskin

• Chuckstorlek: 15,0 tum / 381 mm

• Maximal svängradie för arbetsstycket: 35,5 tum / 902 mm

• Maximal skärdiameter (med BMT75-revolver): 27,50 tum / 699 mm

• Maximal skärlängd: 28,0 tum / 711 mm

• Stångkapacitet: 4,00 tum / 102 mm

• X-axelns snabbförflyttning: 472 ipm / 12,0 m/min

• Y-axelns snabbförflyttning: 472 ipm / 12,0 m/min

• Z-axelns snabbförflyttning: 710 ipm / 18,0 m/min

• Max. tryckkraft X: 5500 lbf / 24465 N

• Max. tryckkraft Y: 2300 lbf / 10231 N

• Max. tryck Z: 9000 lbf / 40034 N

• Spindelnos: A2-8

• Drivsystem: 2-växlad växellåda

• Spindelns maximala vridmoment: 1 400,0 ft-lbf vid 150 rpm / 1 898,0 Nm vid 150 rpm

• Spindelhål ø: 4,62 in / 117,3 mm

• Drivsystem för XP-tillval: 2-växlad växellåda

• XP-tillvalets maxeffekt: 55,0 hp / 41,0 kW

• XP-tillvalets maxhastighet: 2 400 rpm

• XP-tillvalets maximala vridmoment: 2100,0 ft-lbf vid 150 rpm / 2847,0 Nm vid 150 rpm

• Huvudspindelns C-axel, max. effekt: 5,0 hp / 3,7 kW

• Huvudspindelns C-axel, maxhastighet: 49 rpm

• Huvudspindelns C-axel, positionering: ± 0,01 °

• Huvudspindelns C-axel, bromsdiameter: 21,5 tum / 546 mm

• Hållmoment för broms på huvudspindelns C-axel: 450 ft-lbf / 610 Nm

• Bakdockans kon: MT5

• Bakdockans slaglängd: 26,0 tum / 660 mm

• Bakstocks max. tryckkraft (Acme): 3 000 lbf / 13 345 N

• Minsta tryckkraft på bakdockan (Acme): 200 lbf / 890 N

• Antal verktyg i revolverhuvudet: 12 stationer

• Vridhuvudets indexeringstid (ett verktyg): 2 s

• Verktyg i revolverhuvudet: BMT75

• Maxhastighet för roterande verktyg: 4 000 rpm

• Drivverktyg: BMT75

• Kylvätskekapacitet: 95 gal / 360 L

• Luftbehov: 4 scfm vid 100 psi / 113,0 L/min vid 6,9 bar

• Inline-luftslang: 3/8 tum

• Lufttryck, min.: 80 psi / 5,5 bar

• Ingångsspänning växelström (3-fas) – låg: 220 VAC

• Ström vid full belastning (3-fas) – låg: 70 A (standard) / 105 A (XP-tillval)

• Ingångsspänning växelström (3-fas) – hög: 440 VAC

• Ström vid full belastning (3-fas) – hög: 35 A (standard) / 53 A (XP-tillval)

• Pallmått för den inhemska marknaden: 217,0 tum x 95,0 tum x 116,0 tum / 551 cm x 241 cm x 295 cm

• Mått på exportlåda: 217,0 tum x 95,5 tum x 120,5 tum / 551 cm x 243 cm x 306 cm

• Exportlådans vikt: 22 141 lb / 10 043,0 kg

Tilläggsutrustning

• Spåntransportör

• Fjärrstyrt handtag / CNC-kontrollenhet

• Automatisk dörrfunktion

• Eppinger Preci-Flex-hållare för roterande verktyg

• Samchully 3-backschuck

• Verktygsinställare / beröringssond

• Slang för kylvätska/luftblåsning
