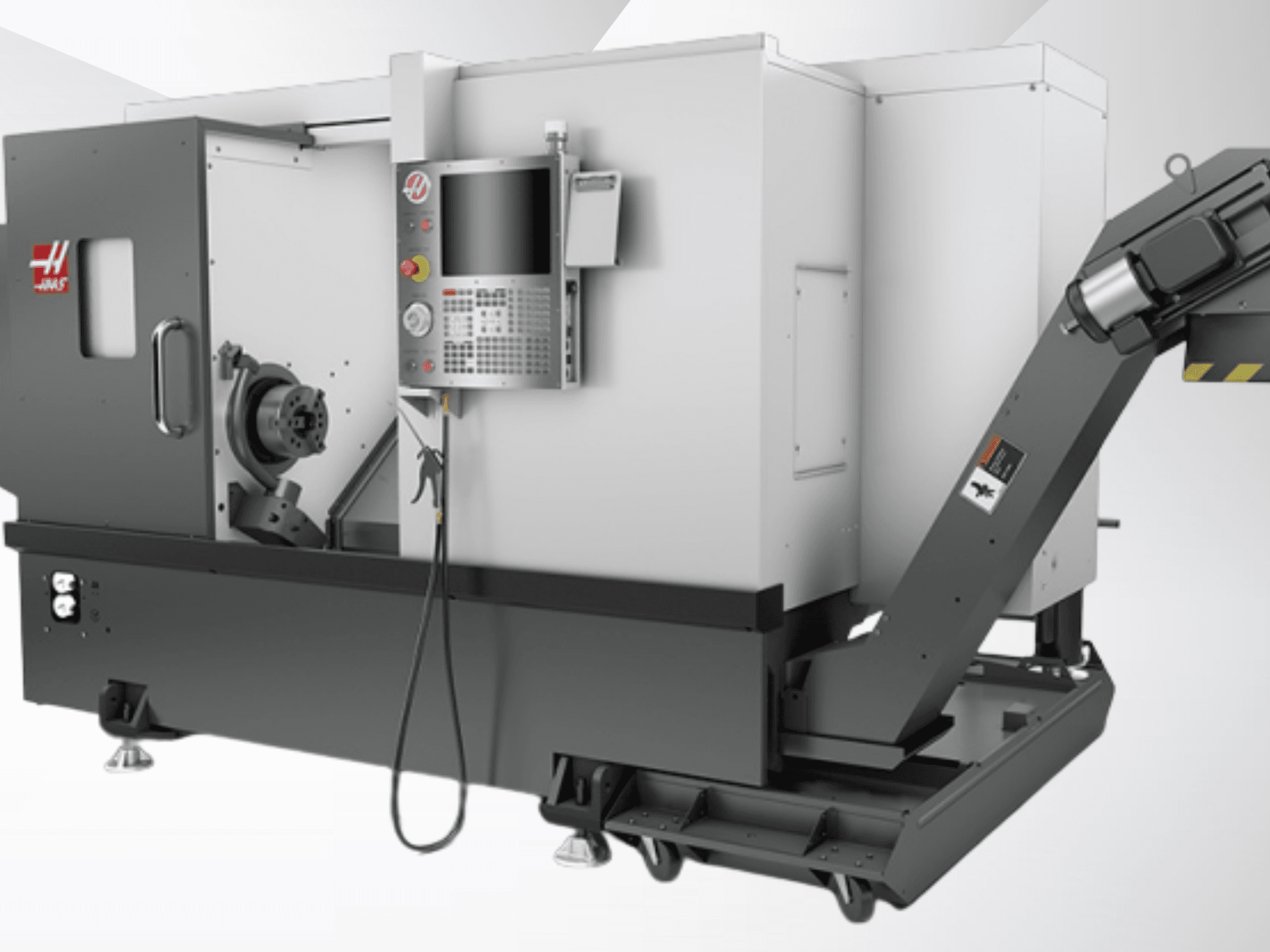

HAAS - ST-20ES-TUR-HAA-2022-00002

• Spännvidd: 8,3 tum / 210 mm

• Maximal svängradie för arbetsstycket: 21,0 tum / 533 mm

• Maximal skärdiameter (BOT-revolver): 13,00 tum / 330 mm

• Maximal skärdiameter (BMT65-revolver): 11,75 tum / 298 mm

• Maximal skärlängd: 22,5 tum / 572 mm

• Stångkapacitet: 2,50 tum / 64 mm

• Snabbförflyttning på X-axeln: 945 ipm / 24,0 m/min

• Z-axelns snabbförflyttning: 945 ipm / 24,0 m/min

• Maximal tryckkraft på X-axeln: 4 100 lbf / 18 238 N

• Maximal tryckkraft på Z-axeln: 5 100 lbf / 22 686 N

• Spindelnos: A2-6

• Spindeldrivsystem: Direktdrift, remdrift

• Spindelns maximala vridmoment: 150,0 ft-lbf vid 500 rpm / 203,0 Nm vid 500 rpm

• Spindelhål: 3,50 tum / 88,9 mm

• Revolverhuvudstationer: 12 stationer (VDI 40)

• Bakre frigång för borrstång: 4,00 tum / 102,0 mm

• Kylvätsketankens volym: 55 gal / 208 L

• Kylvätskepump: 1 HP / 0,75 kW med variabelt flöde (45 L/min vid 2 bar)

• Luftbehov: 4 scfm vid 100 psi / 113 L/min vid 6,9 bar

• Minimalt lufttryck: 80 psi / 5,5 bar

• Luftledning/kopplingsstorlek: 3/8 tum

• Lågspänningsanslutning: 220 VAC (3-fas), 40 A vid full belastning

• Högspänning: 440 VAC (3-fas), 20 A vid full belastning (intern, icke-isolerad transformator 380–480 V ingår)

• Transportmått: 143 tum x 90 tum x 92 tum / 362 cm x 229 cm x 234 cm

• Styrsystem: Haas NextGen Control med pekskärmsgränssnitt, 1 GB minne, Ethernet, Wi-Fi, HaasConnect fjärrövervakning och Haas Drop

• Medföljande maskinfunktioner/tillval: Automatisk verktygsinställare; programmerbar hydraulisk bakdocka (MT4); styv gängning; M130-mediedisplay; Safe Run; modul för detektering av strömavbrott; visuellt programmeringssystem för detaljer

Tilläggsutrustning

• Spåntransportör av remtyp

• Filtreringssats för spån (200 mikron)
