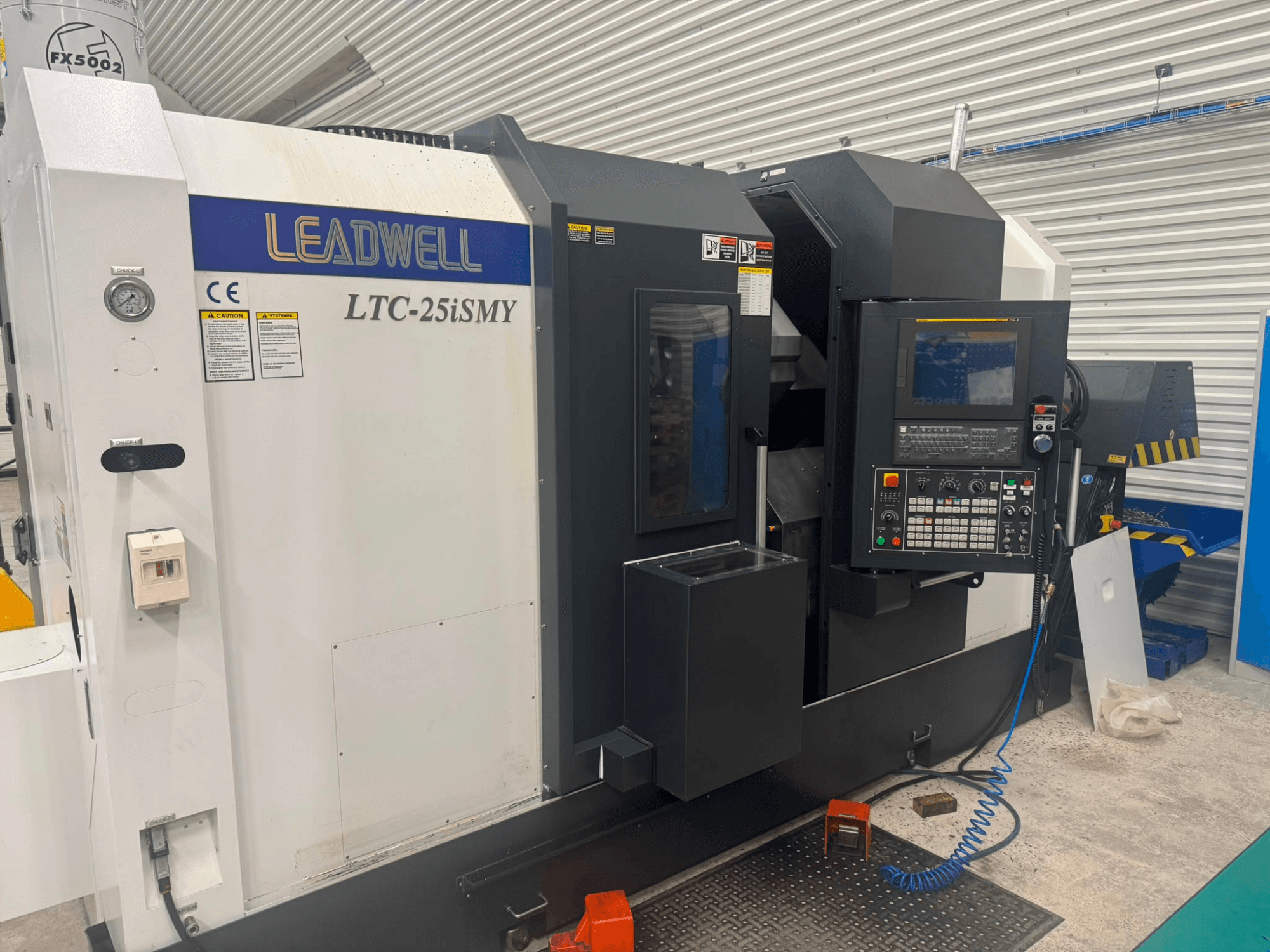

Leadwell - LTC-25iSMYSK-TUR-LEA-2025-00001

• Kapacitet

  • Max. svarvdiameter ovanför bädden: 590 mm

  • Max. vridningsdiameter ovanför tvärstödet: 590 mm

  • Max. vriddiameter: 430 mm

  • Max. svarvningslängd: 770 mm

  • Max. stångdiameter: 78 mm

  • Max. arbetsstyckets vikt: 39 kg

• Axlar och rörelseomfång

  • Z2 (motsvarande spindel) förflyttning: 780 mm

  • Min. positioneringssteg för C1-axeln (huvudspindel): 0,001

  • Min. positioneringssteg för C2-axeln (motsvarande spindel): 0,001

• Huvudspindel

  • Chuckstorlek: 254 mm

  • Spindelkon: A2-8

  • Spindelhål: 89 mm

  • Spindeldrivningstyp: Fanuc A P30/6000i

• Motspindel

  • Max. hastighet: 4000 rpm

  • Chuckstorlek: 210 mm

  • Kon: A2-6

  • Max. stångdiameter: 66 mm

  • Effekt: 15 kW

  • Spindeldrivningstyp: Fanuc A 12/7000i

• Revolverhuvud / verktyg (EWS-verktygshuvud)

  • Spännsystemets diameter: BMT65

  • Antal positioner: 12

  • Max. yttre verktygsstorlek: 25 x 25 mm

  • Max. inre verktygsspänningsdiameter (gängning): 40 mm

  • Verktygsbytestid mellan intilliggande verktyg: 0,8 s

  • Max. verktygsbytestid: 1,3 s

  • Max. hastighet för drivna verktyg (axiellt): 4000 rpm

  • Max. varvtal för drivna verktyg (radiellt): 4000 rpm

  • Effekt för roterande verktygsdrift: 4,5 kW

• Snabbmatning

  • X: 15 000 mm/min

  • Z: 20 000 mm/min

  • Y: 7 500 mm/min

  • Z2 (motsvarande spindel): 20 000 mm/min

• Styrsystem

  • Fanuc 0iTF PLUS med 15-tums LCD-skärm, Manual Guide i, Ethernet

• Maskinens ingångseffekt: 65 kVA

Tilläggsutrustning

• Spänning med spännhylsa

• Hydraulisk chuck 254/3 (10"), max stångdiameter Ø77 mm, 3500 rpm

• Renishaw HPMA-verktygssensor (motoriserad arm)

• Högtryckskylvätska 20 bar genom verktygshuvudet

• Avblåsningsmunstycke för arbetsstycket ovanför huvudspindeln

• Avblåsningsmunstycke för arbetsstycket ovanför motspindeln

• Kassettbaserad spåntransportör med spånbehållare

• Motspindel med chuck 203/3

• Skopa för borttagning av arbetsstycken med behållare

• Förberedelse/gränssnitt för stångmatare

• Varningslampa (maskinstatuslampa)

• Oljeseparator för kylvätskeemulsion (från spillsmörjning)

• 3 st. axiell roteringsenhet BMT65

• 3 st radiella roteringsenheter BMT65

• 4 st dubbelsidiga hållare för utvändig svarvning BMT65

• 4 st dubbelsidiga hållare för inre svarvning BMT65

• 1 st ensidig hållare för inre svarvning

• Filtermist-avsugning FX5002
