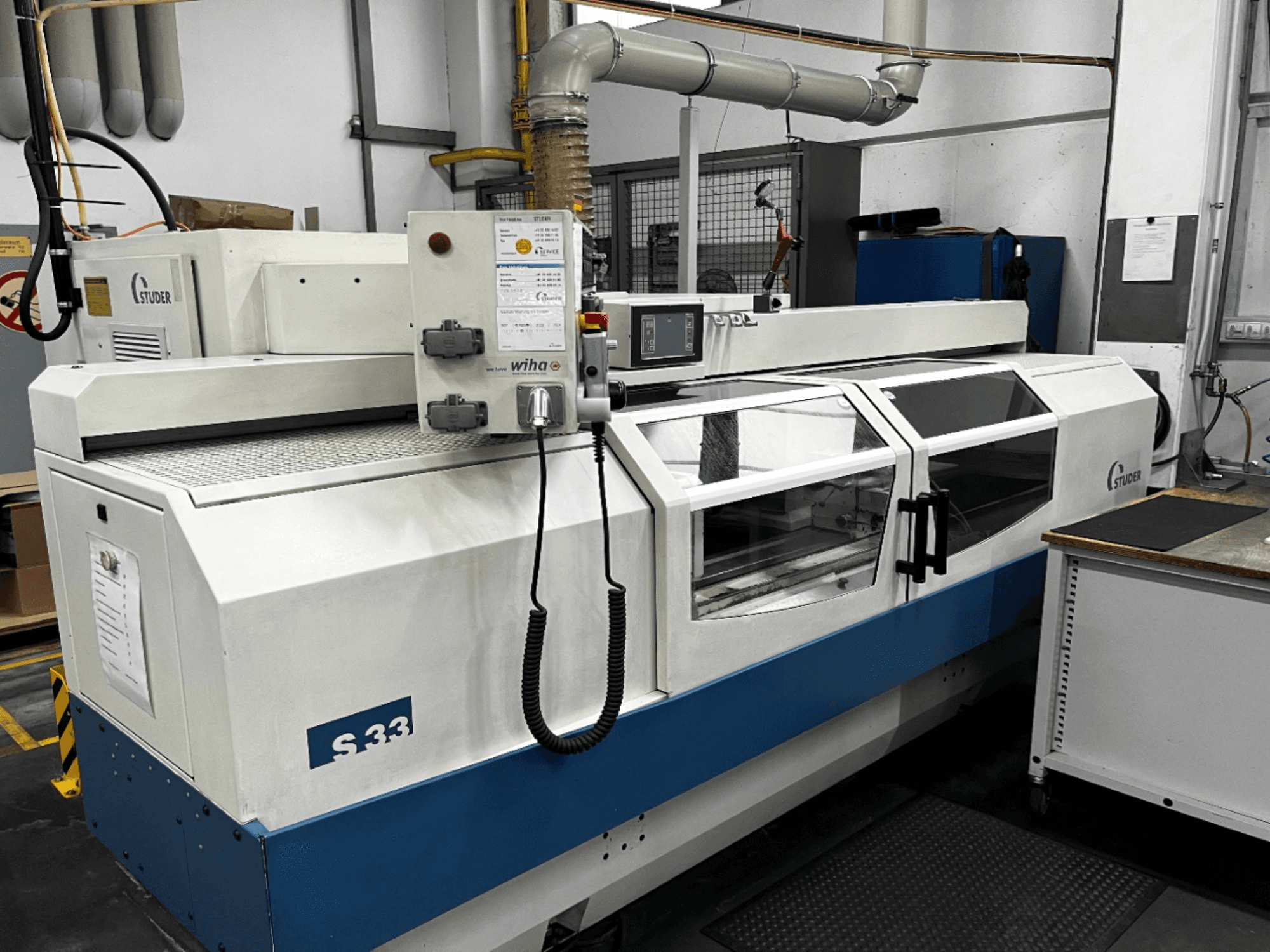

STUDER - S33 CNCDE-GRI-STU-2004-00001

• Avstånd mellan centrum 1000 mm

• Centrumhöjd 175 mm

• Max längd på arbetsstycket 1000 mm

• Max diameter på arbetsstycket 175 mm

• Max vikt på arbetsstycket 120 kg

• Arbetsstyckets vikt mellan centrumen max. 80 kg (1000 mm)

• Arbetsstyckets vikt mellan centrum max. 120 kg (650 mm)

• Svängbart arbetsbord ±8,5°

• Maskinbädd i granit S103

• X-axelns rörelse 285 mm

• Z-axelns rörelse 1000 mm

• Programmerbar matningshastighet 0,001-5000 mm/min

• Direkt mätsystem X-axel upplösning 0,0001 mm

• Direkt mätsystem Z-axel upplösning 0,0001 mm

• Slipspindelhuvudets svängningsområde 0°-30°

• Slipskivans diameter max. 500 mm

• Slipskivans bredd 63 mm

• Slipskivans hål 203,2 mm

• Slipspindelns diameter 73 mm

• Motoreffekt för slipspindel 7,5 kW

• Spindelhastighet 3200 rpm

• Arbetshuvudets spindelborrning 30 mm

• Drivkraft för arbetshuvud 3 kW

• Rundhetsnoggrannhet minst 0,0004 mm

• Pinoldiameter för dubbdocka 50 mm

• Avsmalning av dubbdocka MK3

• Hydrauliskt manövrerad pinol för dubbdocka

• Pneumatisk rörelse av dubbdockan

• Strömförsörjning 400 V ±10

• Frekvens 50 Hz ±1 Hz

• Styrspänning 24 V DC

• CNC-styrning Fanuc 21i-TB

• Programminne 64 kB

• Programkapacitet 125 program

• Kylvätskesystem för emulsion

• Kapacitet för kylvätskepump 40 l/min vid 3 bar

• Kapacitet för pappersbandfilter 375 liter

• Filterfleece bredd 1000 mm

• Kapacitet för dimutsug upp till 1800 m³/h

• Maskinens mått 3,5 m x 3 m x 2,2 m

• Maskinens vikt 4000 kg

• Maskinbelysning 24 V 36 W

• Utnyttjandegrad 40%.

Ytterligare utrustning

VALFRI mot en extra kostnad

• 9x fläns

• 1x Studer stödben med skyddskåpa

• Anordning för balansering
