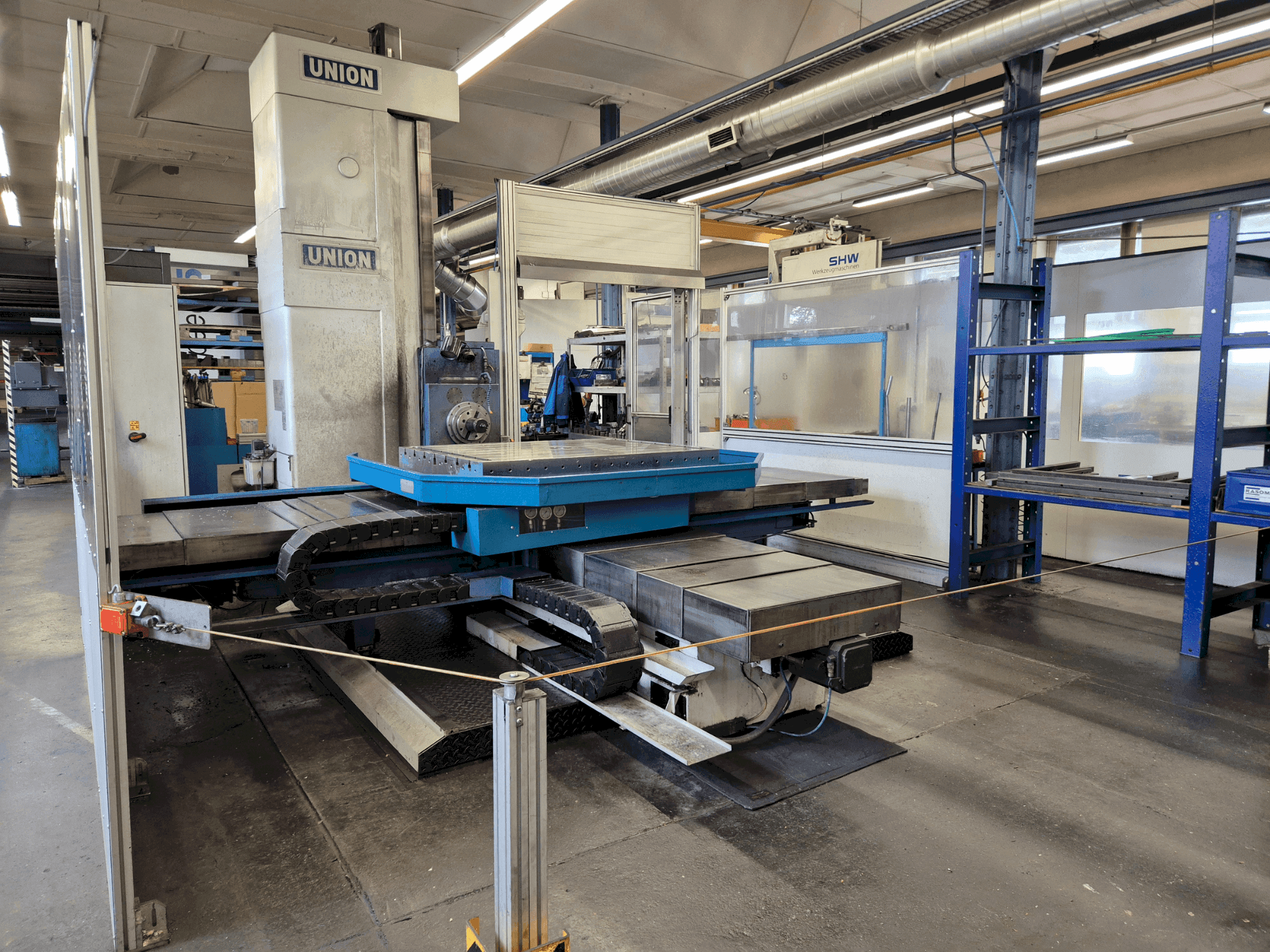

Denna horisontella fleroperationsmaskin UNION T105 tillverkades 1999. Den har en arbetsyta med en bearbetningshöjd på 1600 mm, en bredd på 2000 mm och en längsgående bordsrörelse på 1600 mm. Borrspindelns diameter är 105 mm och den har ett Heidenhain TNC 426-styrsystem. Bordet kan vridas 360° med 1° stigning. Överväg möjligheten att köpa denna horisontella fleroperationsmaskin UNION T105. Kontakta oss för mer information.
Översikt
- märke: UNION
- år: 1999
- MODELL: T105
- tillämpningstyp: Fräsning
- Plats: Tyskland
- maskintyp: Horisontellt bearbetningscenter
- styrenhetens märke: HEIDENHAIN
Teknisk information - UNION T105
Styrenhet
- Märke: HEIDENHAIN
- Modell: TNC 426
Huvuddrev
- Antal axlar: 3
Rörelse
- X-AXEL Rörelse: 1600 mm
- Y-AXEL Rörelse: 2000 mm
- Z-AXEL Rörelse: 1600 mm
Ytterligare information
- Tekniska maskinfördelar:
- - Borrspindelrörelse w-axel: 710 mm
- - Klämyta: 1200 x 1500 mm
- - Vridbarhet: 360°/ 1° lutning
- - Positionerings- och repetitionsnoggrannhet: +/- 0,025 mm
- - Fyrsidig bearbetning: möjlig
- - Maskin fortfarande under ström / Y-axel (vertikal rörelse) 1600 mm / W-axel (borrspindelrörelse) 700 mm / Lägsta position för borrspindelns centrum ovanför bordets centrum 0 mm / max. Matningskraft Y 16000 kN / max. Matningskraft W 16000 kN / Matningshastighet 2...4000 mm/min / Snabbtransporthastighet Y 6 m/min / Snabbtransporthastighet W 4 m/min / Borrspindeldiameter 105 mm / Antal kugghjulssteg 2 / Hastighetsområde I. Växelsteg min⁻¹5...630 / Hastighetsområde II. Växelsteg min⁻¹631...2000 / Huvuddrivkraft (S1-drift) 22 kW / max. Vridmoment på spindeln (S1-drift) 1327 Nm / max. Vridmoment på spindeln (S6-drift, 60 % utslag) 2000 Nm/ Platsbehov, L x B x H mm se installationsplan/ Nettovikt (ovanstående version) ca 17 200 kg/ Anslutningsvärden, elektriska: Total effekt 63 kVa/ Försäkring A125/ Märkström A92/ Tvärsnitt på matningsledningen 50 mm²/ Driftspänning, maskin/kopplingsskåp/uttag 400/230V +6/-10 %/ Frekvens Hz50/ Styrspänning 24V ±10 %/ Anslutning kopplingsskåpsbelysning och uttag A 10/ Skyddsklass maskin IP 54/ Skyddsklass kopplingsskåp IP 54/ Y-axel (vertikal rörelse) 1600 mm/ W-axel (borrspindelrörelse) 700 mm/ Lägsta position för borrspindelns centrum ovanför bordets centrum 0 mm/ max. Matningskraft Y 16000 kN/ max. Matningskraft W 16000 kN/ Matningshastighet 2...4000 mm/min/ Snabbtransporthastighet Y 6 m/min/ Snabbtransporthastighet W 4 m/min/ Borrspindeldiameter 105 mm/ Antal kugghjulssteg 2/ Hastighetsområde I. Kugghjulssteg min⁻¹5...630// Hastighetsområde II. Kugghjulssteg min⁻¹631...2000/ Huvuddrivkraft (S1-drift) 22 kW max./ Vridmoment på spindeln (S1-drift) 1327 Nm max./ Vridmoment på spindeln (S6-drift, 60 % utslagsvinkel) 2000 Nm
Maskinfördelar
Extra information
*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
