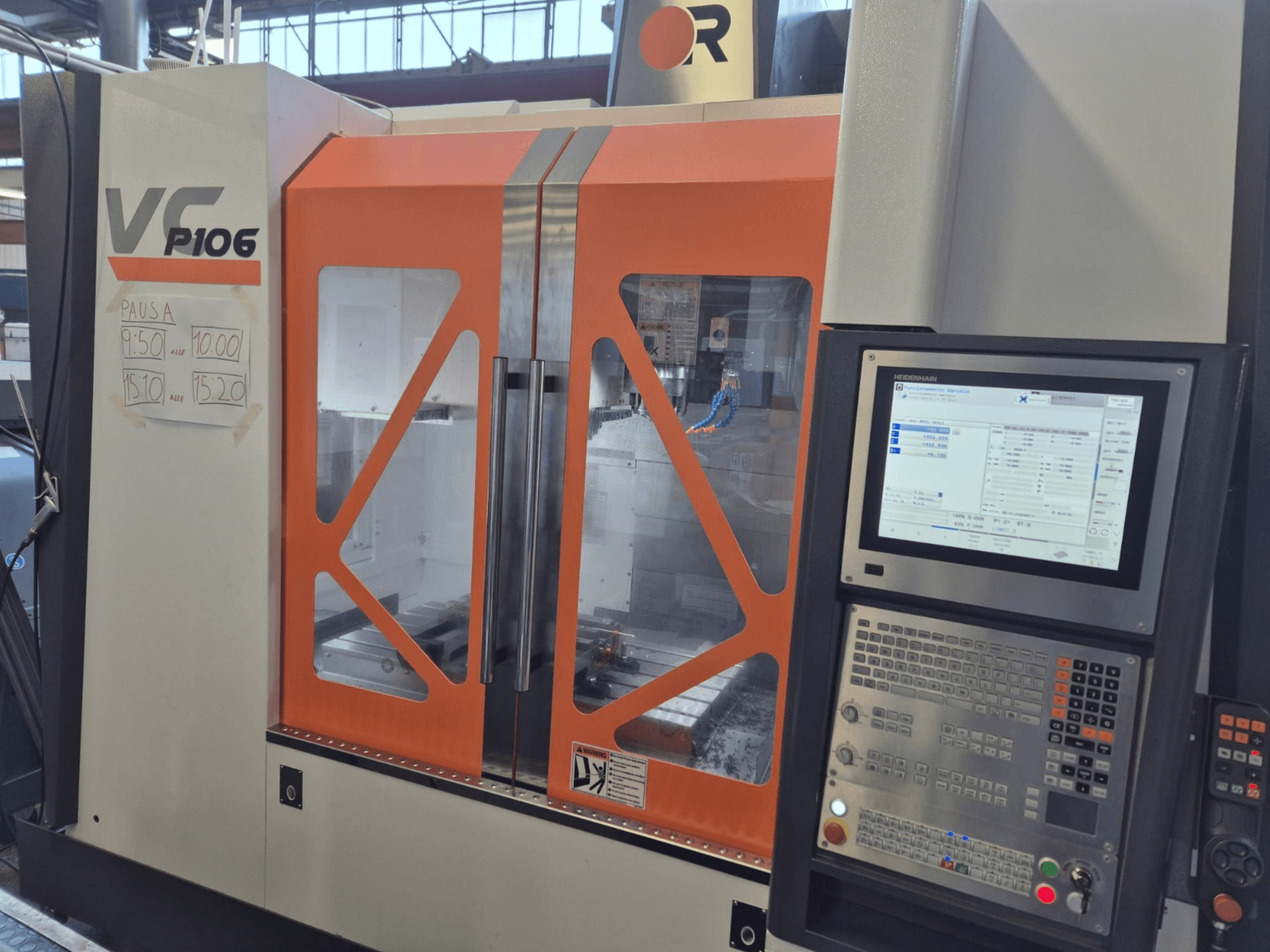

Victor - Vcenter P106IT-MIL-VIC-2023-00001

Ytterligare information

• Rörelser: X-axel 1060 mm, Y-axel 600 mm, Z-axel 560 mm

• Snabbmatning X/Y/Z: 32 / 48 m/min

• Servomotoreffekt för axlar: 3 kW

• Kulskruvens diameter: 40-45 mm

• Kulskruvens stigning: 16 mm

• Styrbanans bredd: 45-35 mm

• Acceleration av axel: 0.5-0.7 G

• Tabell: Storlek

  • Storlek: 520 × 1120 mm

  • Max belastning: 600 kg

  • T-spår: 5 × 18 × 100 mm

• Max hastighet: 12000 rpm

• Avsmalnande spindel: BBT-40

• Motoreffekt: 11-15 kW

• Kapacitet för verktygsväxlare: 30 verktyg

• Max verktygsdiameter (intilliggande tom): 75 (150) mm

• Max verktygslängd: 300 mm

• Max verktygsvikt: 7 kg

• Tid för byte från verktyg till verktyg: 2,3 s.

• Bas och pelare i Meehanite-gjutjärn i ett stycke med överdimensionerade ribbor för hög styvhet

• Stabiliserad utomhus i minst 6 månader för att avlägsna inre spänningar

• Utformad för effektiv spånevakuering och enkel åtkomst för operatören

• Struktur utvecklad med FEA (Finite Element Analysis) för optimal styvhet och vibrationsdämpning

• Linjära styrskenor på bas (X/Y-axlar) och pelare (Z-axel)

• Dubbla skruvtransportörer för borttagning av spån
